Podłączanie uchwytu spawalniczego i kabla masy

Urządzenie X3 FastMig jest przeznaczone do użytku z uchwytami spawalniczymi MIG Kemppi Flexlite GXe. Instrukcje obsługi uchwytów Flexlite GXe znajdziesz na stronie userdoc.kemppi.com.

Za każdym razem sprawdzaj, czy prowadnica drutu, końcówka prądowa i dysza gazowa są odpowiednie do danego zadania.

Aby podłączyć uchwyt spawalniczy MIG do podajnika drutu X3, należy wykonać następujące czynności:

1.

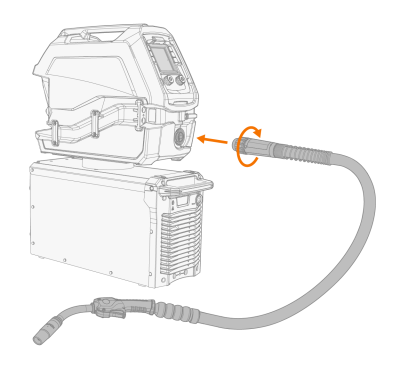

Wsuń uchwyt spawalniczy (Euro) do złącza uchwytu (Euro) podajnika drutu i ręcznie dokręć kołnierz.

2.

Jeśli konfiguracja obejmuje źródło prądu z modułem chłodzenia i uchwyt chłodzony cieczą, podłącz również węże cieczy chłodzącej. Węże są oznaczone kolorami.

3.

Zamontuj i załaduj drut elektrodowy zgodnie z instrukcją w rozdziale Instalacja i wymiana drutu spawalniczego i szpuli drutu.

4.

Sprawdź przepływ gazu osłonowego. Więcej informacji: Montaż butli z gazem i test przepływu gazu:.

5.

Podłącz kabel masy do złącza (-) źródła prądu z przodu.

(Powyższa ilustracja przedstawia różne opcje konfiguracji sprzętu).
