Montaż butli z gazem i test przepływu gazu:
|
Podczas pracy z butlą z gazem zachowaj ostrożność. Uszkodzenie butli lub zaworu grozi urazem. |
|
Butla musi być zawsze prawidłowo przymocowana w pozycji pionowej w specjalnym uchwycie ściennym lub na podwoziu. Podczas przerwy w spawaniu zawór butli musi być zakręcony. |
|
- Jeśli używasz podwozia z uchwytem na butlę, przed podłączeniem jej do urządzenia należy ją ustawić na podwoziu. - Podłącz uchwyt spawalniczy do podajnika drutu przed montażem i testem butli z gazem. - Nie wolno zużywać całej zawartości butli. - Zawsze używaj zatwierdzonego i sprawdzonego reduktora i przepływomierza. |
W kwestii doboru gazu i sprzętu skontaktuj się z lokalnym sprzedawcą Kemppi.
| 1. | Bez wózka na butlę: ustaw butlę z gazem w odpowiednim, bezpiecznym miejscu. |

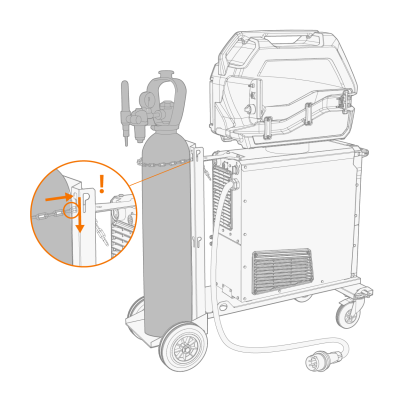

| 2. | Z wózkiem na butle z gazem: Przesuń butlę z gazem na stojak na butle z gazem modułu transportowego i zabezpiecz ją na miejscu za pomocą dostarczonego łańcucha. |
>> Przełóż łańcuch przez górną część otworu na klucz i opuść go w dół do wąskiej części otworu na klucz, aby zablokować łańcuch na miejscu.
| 3. | Jeśli nie zostało to zrobione wcześniej, podłącz uchwyt spawalniczy do podajnika drutu. |
| 4. | Podłącz wąż gazu osłonowego do podajnika drutu. |
| 5. | Otwórz zawór butli. |

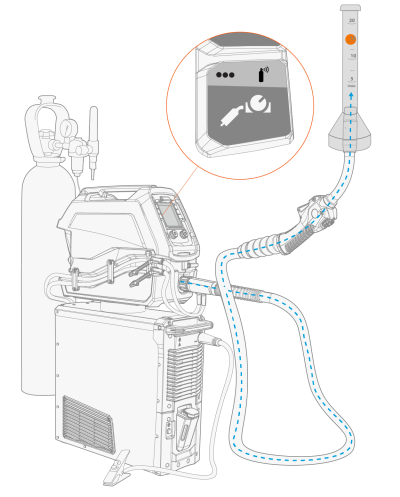

| 6. | Naciśnij przycisk testu wypływu gazu na panelu sterowania podajnika drutu, aby wypłukać poprzedni gaz osłonowy i wprowadzić do systemu nowy gaz. |
>> W podajniku drutu X3 funkcję testu wypływu gazu aktywuje się poprzez długie naciśnięcie przycisku wyboru zdalnego sterowania w panelu sterowania.
|
|
Funkcja testu gazu służy również do sprawdzenia prawidłowego przepływu gazu osłonowego przez system. |
| 7. | Aby wyregulować przepływ gazu, należy ponownie nacisnąć przycisk testu gazu. Do pomiaru i regulacji należy użyć zewnętrznego przepływomierza i regulatora. |
>> W podajniku drutu X3 funkcja testu gazu jest aktywowana przez długie naciśnięcie przycisku zdalnego wyboru na panelu sterowania.
Zalecane natężenie przepływu gazu (tylko jako ogólne wytyczne):
| MIG* | |
|---|---|
| Argon | 10...25 l/min |
| Hel | - |
| Argon + 18 - 25% CO2 | 10...25 l/min |
| CO2 | 10...25 l/min |
* W zależności od rozmiaru dyszy gazowej i prądu spawania.
