Instalacja podajnika drutu z płytą stałą (X3 WF HD200)

W tej sekcji opisano instalację podajnika drutu X3 HD200 na górze źródła prądu za pomocą stałej płyty montażowej.

Podajnik drutu X3 HD200 można zainstalować na górze źródła prądu za pomocą stałej płyty montażowej podajnika drutu z dodatkowymi prowadnicami ochronnymi. Ta metoda nie ma zastosowania w przypadku podajnika drutu X3 HD300.

Wymagane narzędzia:

1.

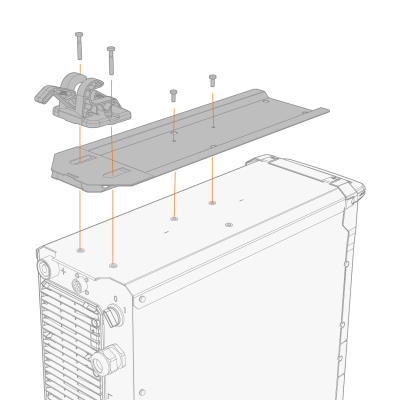

Zainstalować zespół stałej płyty montażowej podajnika drutu na źródle prądu, mechanizm blokujący z tyłu.

2.

Zainstalować prowadnice ochronne na podajniku drutu.

3.

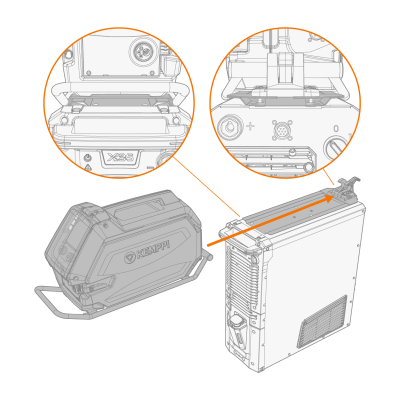

Podnieść podajnik drutu na stałą płytę montażową, lekko do przodu. Upewnić się, że interfejs montażowy jest prawidłowo wyrównany i wcisnąć podajnik drutu do tyłu, do mechanizmu blokującego. Przednie zaczepy mocujące prowadnice ochronne muszą znajdować się pod przednimi krawędziami płyty montażowej.
