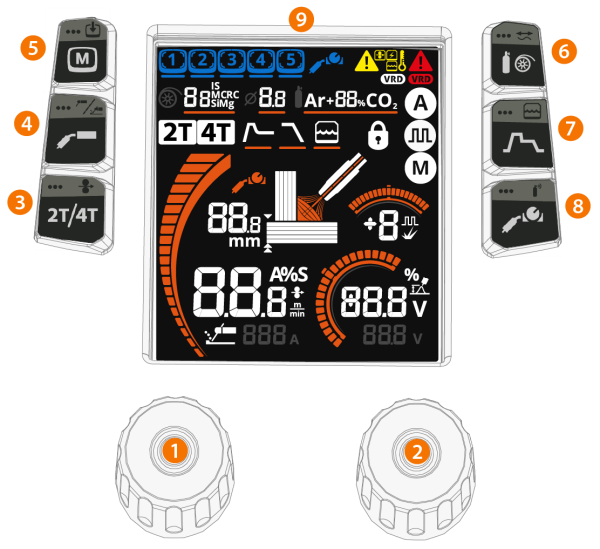

X3 functiepaneel
In dit gedeelte worden de bedieningselementen en functies van het functiepaneel van de draadaanvoerunit X3 beschreven.
|
1.
|
Regelknop links (meer informatie hieronder) |
>> Draai en druk op de regelknop om selecties te maken
|
2.
|
Regelknop rechts (meer informatie hieronder) |
>> Draai en druk op de regelknop om selecties te maken
|
3.
|
Schakelaarlogica en knop voor draadin- en -doorvoer |
>> Kort indrukken: Selectie Schakelaarlogica (2T/4T)
>> Lang indrukken: Draadin- en -doorvoer, rijd de lasdraad naar voren (met boog uit)
|
Tijdens draadin- en -doorvoer kan de draadaanvoersnelheid worden aangepast met de rechter regelknop. |
>> Kort indrukken: Selectie van het MIG-lassen (handmatig MIG (M) / 1-MIG (A) / Puls-MIG (
)). Gebruik de rechter regelknop om de selectie te maken. In de handmatige MIG-modus opent u door kort op de knop te drukken eerst het materiaalkeuzemenu.
>> Lang indrukken: Selectie werkingsmodus (MIG/MMA/Gutsen)
|
|
Het Puls-MIG-proces is alleen beschikbaar met een stroombron met puls. |
|
|
Wanneer het lasproces in de MMA- of Gutsmodus staat, keert het apparaat bij kort indrukken altijd terug naar de MIG-modus. |
>> Kort indrukken: Geheugenkanaal wijzigen
>> Lang indrukken: Opslaan in geheugenkanaal >> Raadpleeg voor meer informatie: Geheugenkanalen
|
6.
|
Materiaalkeuze en kabel kalibratie knop |
>> Kort indrukken: Materiaal toevoegmateriaal, dikte en beschermgas selecteren >> Raadpleeg voor meer informatie: Basisinstellingen voor 1-MIG en Puls-MIG
>> Lang indrukken: Kabel kalibratie >> Voor meer informatie, zie: Het kalibreren van de laskabel
>> Kort indrukken: Extra aanpassingen lasparameters: Hot start / Kratervulling / Nastroom (PC) >> Raadpleeg voor meer informatie: Extra lasparameters
>> Lang indrukken: Waterkoeling AUT/ON/OFF (AUT = automatisch). Gebruik de rechter regelknop om de selectie te maken.
|
8.
|
Afstandsbediening en knop gastest |
>> Kort indrukken: Selectie van de modus Afstandsbediening (alleen van toepassing op afstandsbediening in de toorts): Draadaanvoersnelheid / Kanaal / UIT
>> Lang indrukken: Gastest, test de beschermgasstroom en spoel de gasleiding door.
|
|
Tijdens de gastest kan de gasstroom worden aangepast met de regelknop. |
|
9.
|
Functiepaneel, display. |
>> Raadpleeg voor meer informatie: X3 functiepaneel.
Regelknop functies in hoofdlasweergave
Linker regelknop:
|
•
|
Handmatige MIG: Aanpassing draadaanvoersnelheid |
|
•
|
1-MIG: Aanpassing draadaanvoersnelheid |
|
•
|
Puls-MIG: Afstelling draadaanvoersnelheid |
|
•
|
MMA: Verstelling van lasstroom |
|
•
|
Gutsen: Stroomverstelling. |
Rechter regelknop:
|
•
|
Handmatige MIG: Verstelling lasspanning |
|
•
|
1-MIG: Fijnafstemming van lasspanning / Dynamiek (indrukken om te schakelen tussen aangepaste parameters) |
|
•
|
Puls-MIG: Fijnafstemming / Pulsstroom (indrukken om te schakelen tussen aangepaste parameters) |
|
•
|
MMA: Aanpassing dynamische eigenschappen |
|
|
De rechter regelknop is de standaard regelknop voor aanpassingen en selecties bij het opslaan van lasparameters in een geheugenkanaal of bij het aanpassen van extra parameters. |
|
|
In de meeste instel- en instelweergaven keert u door op de linker regelknop of een van de zijknoppen te drukken terug naar de hoofdweergave. |
>> Raadpleeg voor meer informatie: Belangrijkste lasparameters
Veiligheidsvergrendeling: Door de regelknoppen 1 en 2 tegelijkertijd 2 seconden lang in te drukken, kan het apparaat voor de veiligheid worden vergrendeld. Dit voorkomt onbedoeld lassen en bedienen van het apparaat zonder dat u de apparatuur hoeft uit te schakelen. Ontgrendel het apparaat door de regelknoppen 1 en 2 gelijktijdig 2 seconden lang in te drukken.
Fabrieksinstellingen herstellen: Door de functieknoppen 3 en 8 (knoppen voor schakelaarlogica en afstandsbediening) tegelijkertijd 5 seconden lang in te drukken, kan het apparaat worden gereset naar de fabrieksinstellingen.
|
|
Als je de fabrieksinstellingen terugzet, worden alle gebruikersgegevens gewist. |
