Apparatuur installeren op X3T4-kar (optioneel)
De X3T4 wagen is een optionele 4-wiel wagen met gasflesrek voor de X3 FastMig.
Raadpleeg naast deze instructie ook de installatie-instructies die bij de wagen worden geleverd.
Benodigde gereedschappen:
|

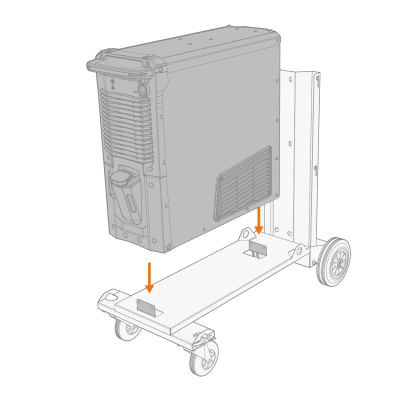

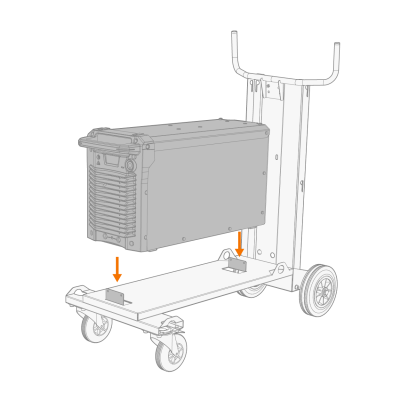

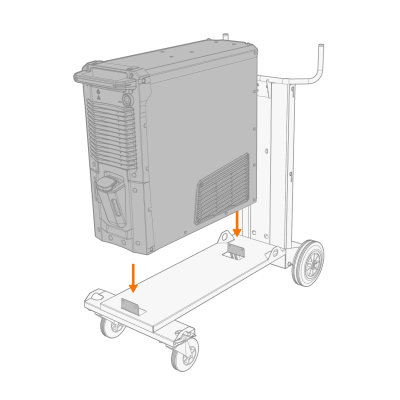

| 1. | Installeer de stroombron op de wagen. |
| 2. | Zet de stroombron vast op de wagen. |

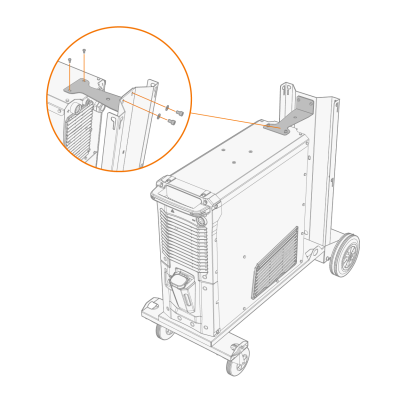

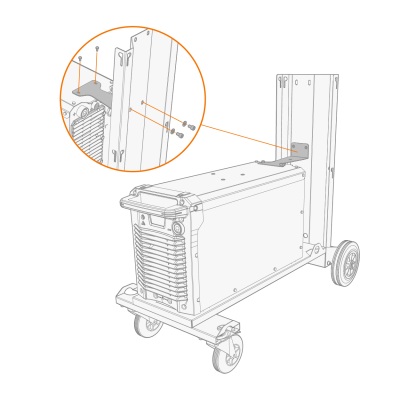

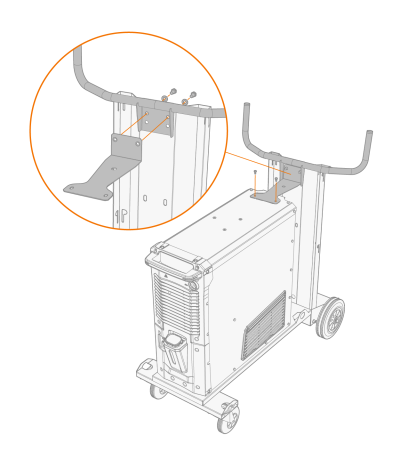

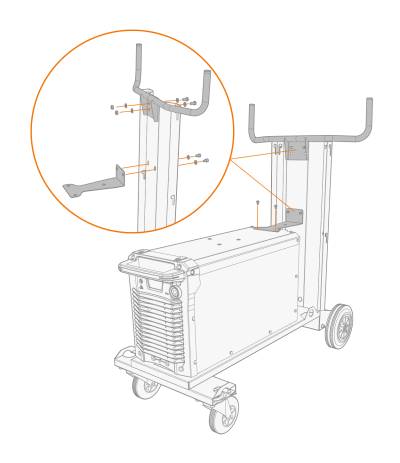

>> Met de bevestigingsbeugel die bij de wagen wordt geleverd:
|
Let ook op de installatie van de handgreep / kabelhouder samen met de borgbeugel bij gebruik van een watergekoelde stroombron: Kabels installeren (X3 WF HD300) of Kabels installeren (X3 WF HD200). |

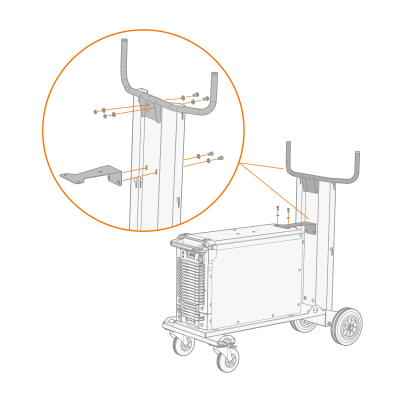

X3 stroombron, modellen met standaardhoogte:

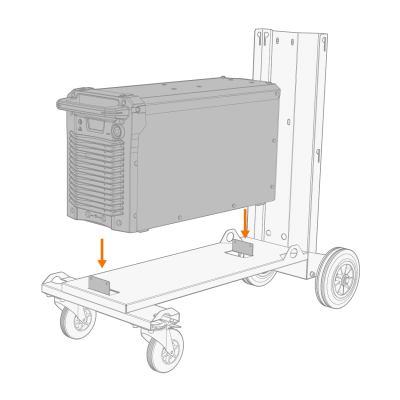

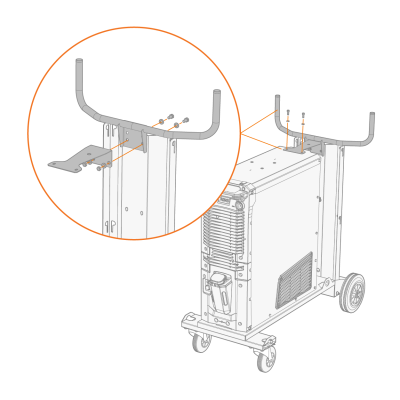

X3 stroombron, hogere multi-spanningsmodellen:

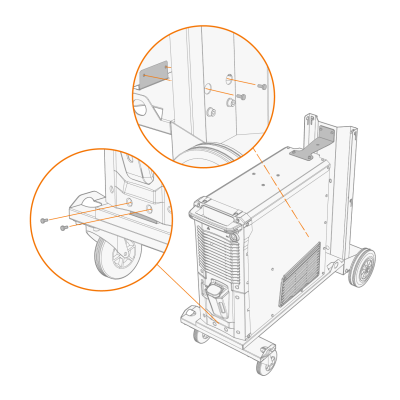

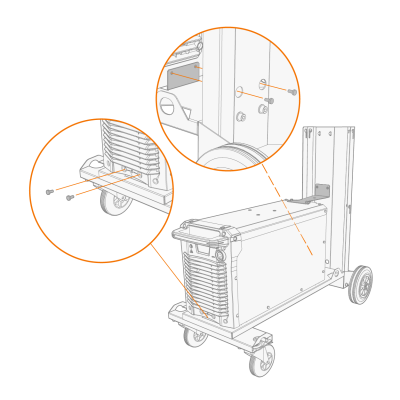

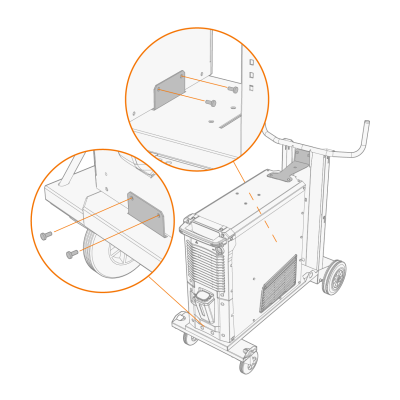

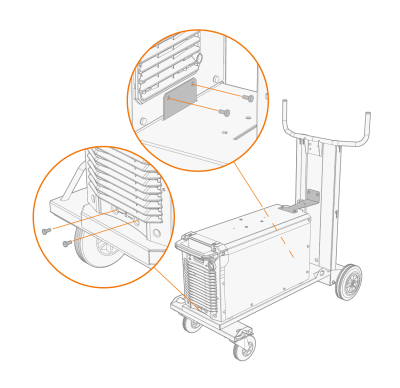

>> En met twee schroeven aan de voorkant en twee schroeven aan de achterkant (gebruik de schroeven die bij de borgbeugel worden geleverd):
|
|
De X3 HD200 draadaanvoerunit kan bovenop de stroombron worden geïnstalleerd met behulp van de vaste bevestigingsplaat voor de draadaanvoerunit en beschermglijders. |
|
|

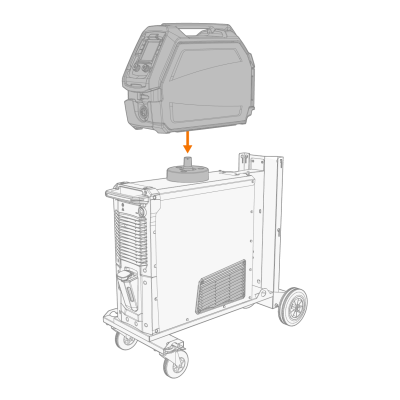

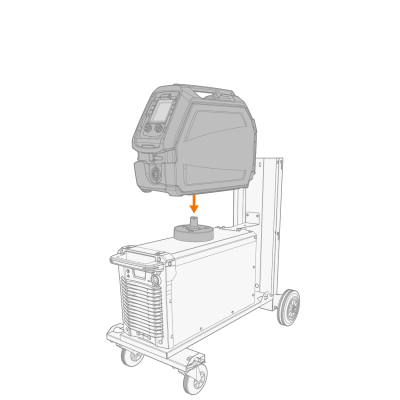

De X3 Wire Feeder HD300 kan bovenop de stroombron worden geïnstalleerd met behulp van de ronde montageplaat voor draadaanvoer (draaien mogelijk). |
| 3. | Installeer de montageplaat van de draadaanvoerunit op de stroombron. |
>> X3 WF HD200: Raadpleeg Draadaanvoerunit installeren met vaste plaat (X3 WF HD200) voor meer informatie.
>> X3 WF HD300: Raadpleeg Installeren van draadaanvoerunit met montageplaat (X3 WF HD300) voor meer informatie.
| 4. | Til de draadaanvoerunit bovenop de stroombron, op de montageplaat. |
>> X3 WF HD200: Raadpleeg Draadaanvoerunit installeren met vaste plaat (X3 WF HD200) voor meer informatie.
>> X3 WF HD300: Raadpleeg Installeren van draadaanvoerunit met montageplaat (X3 WF HD300) voor meer informatie.

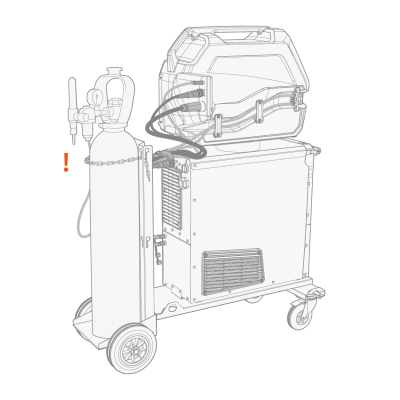

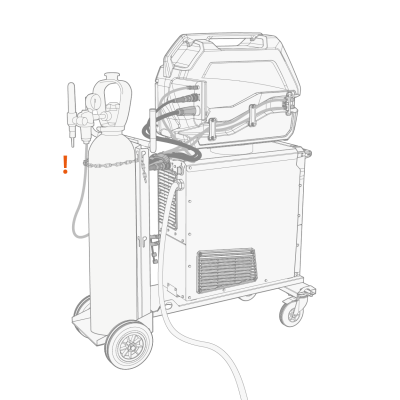

| 5. | Plaats de gasfles op het achterrek en zet hem vast met de ketting die bij de wagen wordt geleverd. |
Zie Hefapparatuur voor het heffen van de apparatuur.
