Kabels installeren

Sluit de tussenkabels eerst aan op de draadaanvoerunit en vervolgens op de stroombron. Voor de beschrijving van de connectors, zie X3 draadaanvoerunit.

Benodigde gereedschappen:
Leid de kabels zo netjes mogelijk.

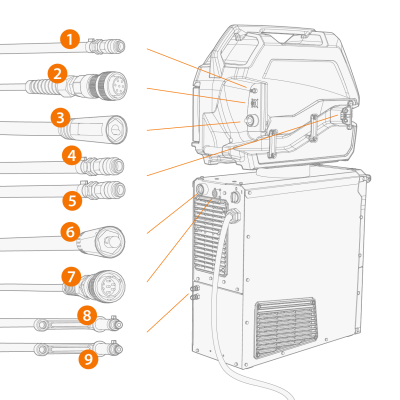

1. Sluit de lasstroomkabel (3) aan op de draadaanvoerunit. Druk de kabel zo ver mogelijk aan en draai de connector rechtsom om de kabel vast te zetten.
Zet de laskabel zo goed mogelijk met de hand vast. Als de verbinding van de laskabel los is, kan deze oververhit raken.
2. Druk de beschermgasslang (1) in de richting de slangconnector van de beschermgasslang, zodat de connector vergrendelt.
3. Sluit de stuurstroomkabel (2) aan op de connector. Draai de kraag rechtsom vast.

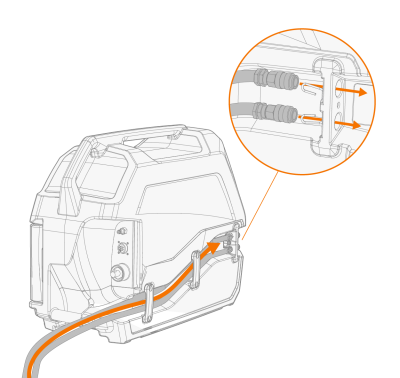

4. Als u de optionele koelunit hebt, plaatst u de koelvloeistofslangen (4, 5) in de uitsparing aan de kant van de draadaanvoerunit en de connectors door de openingen.

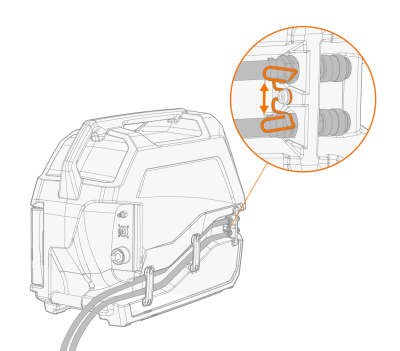

5. Druk de veerbevestiging in om de slangconnectoren op hun plaats te houden. Zorg ervoor dat de veerbevestiging op zijn plaats vastklikt in de groeven van de slangconnector, wanneer u deze eenmaal hebt losgelaten.

6. Zet de kabelbevestigingen vast.
7. Sluit de laskabel (6) aan op de plus (+) aansluiting van de stroombron.
8. Sluit de stuurstroomkabel (7) aan op de stroombron.
9. Sluit de gasfles met beschermgas aan op de gasfles.
10. Als je de optionele koelunit hebt, sluit dan de koelvloeistofslangen (8, 9) aan op de koelunit. De slangen hebben een kleurcodering.
11. Indien van toepassing, zet u de kabels vast met de meegeleverde kabelklem(men), afhankelijk van de installatie van uw apparatuur. De kabelklemmen helpen de kabels te geleiden en werken als trekontlasting.

De tussenkabels van 1,5 meter worden geleverd met een kabelklem aan het uiteinde van de stroombron.
Op de tussenkabels van 5 meter en langer zijn twee kabelklemmen bevestigd, één aan het uiteinde van de stroombron en één aan het uiteinde van de draadaanvoerunit.

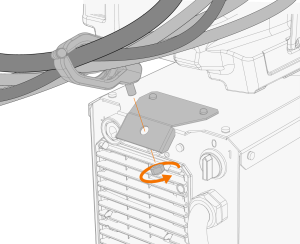

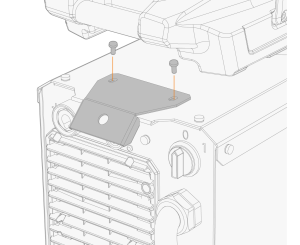

>>  Als de draadaanvoerunit bovenop de stroombron is geïnstalleerd, kan de bijgeleverde kabelklem worden bevestigd aan de optionele steunbeugel op de stroombron (met de bijgeleverde moer):

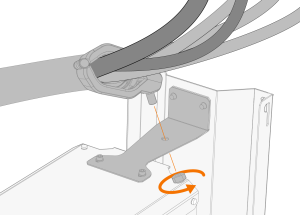

>>  Bevestig bij de optionele wagen de bevestigde kabelklem aan de steunbeugel van de wagen (met de meegeleverde moer):

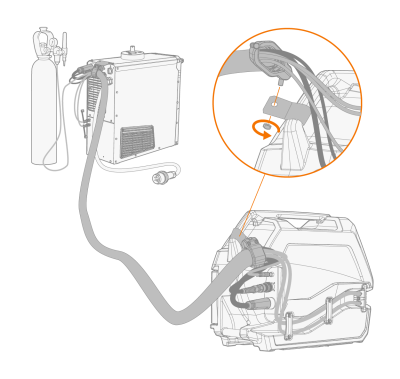

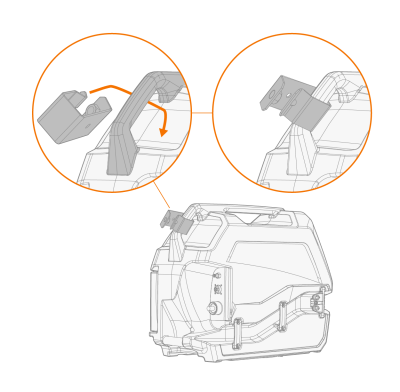

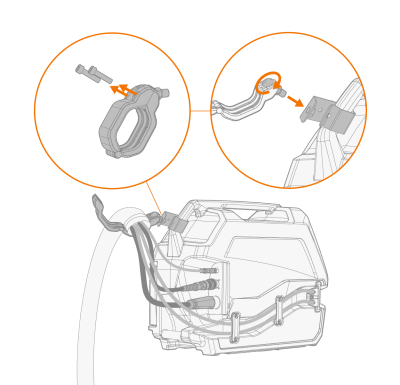

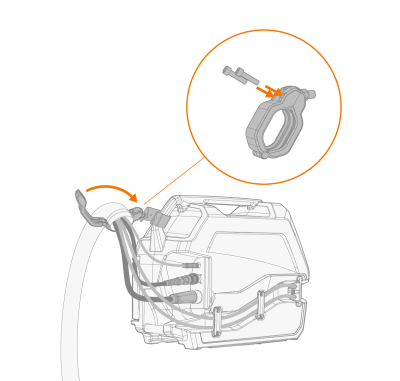

>>  5 meter en langere kabels: Om het draadaanvoeruiteinde van de tussenkabel vast te zetten, plaatst u de extra steunbeugel om de achterste handgreep van de draadaanvoerunit en bevestigt u de kabelklem eraan (met de meegeleverde moer).

Raadpleeg Lastoorts en werkstukkabel aansluiten voor het aansluiten van de werkstukkabel en de MIG-lassen op het systeem.

Bij de meeste MIG/MAG-toepassingen en lasdraden wordt de lasstroomkabel van de draadaanvoerunit aangesloten op de positieve pool van de stroombron. De polariteit kan gekozen worden door de lasstroomkabel en de aardretourkabel dienovereenkomstig aan te sluiten op de positieve of negatieve aansluitingen op de stroombron. Hiervoor is optioneel een extra kabelverlenging voor de laskabel van de tussenkabel verkrijgbaar.
Controleer of u alle kabels goed hebt aangesloten en vastgezet.
De tussenkabel warmt op tijdens het lassen. De kabels moeten direct na het lassen voorzichtig worden gehanteerd.
