X3 draadaanvoerunit
Dit hoofdstuk beschrijft de structuur van de X3 draadaanvoerunit.
|

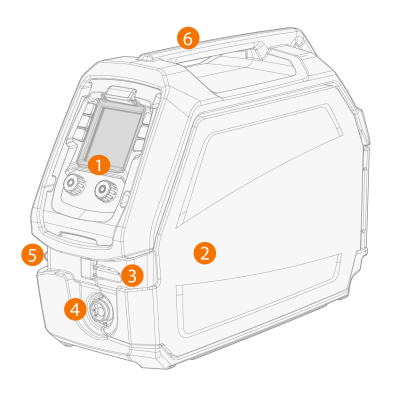

1.
|
Bedieningspaneel (en scharnierend display van bedieningspaneel) |
>> Zie X3 functiepaneel voor meer informatie over het functiepaneel van de draadaanvoerunit X3.
|
2.
|
Compartimentdeur voor draadaanvoerunit |
|
Houd de deur van de draadaanvoerunitkast tijdens het lassen gesloten om het risico op letsel of een elektrische schok te beperken. De deur van de kast moet ook verder gesloten blijven om de binnenkant van de draadaanvoerunit schoon te houden. |
|
3.
|
Vergrendeling van deurtje van draadaanvoercompartiment |
|
4.
|
Euro-stekker voor laskabelaansluiting |
|
5.
|
Houder voor koelvloeistof in- en uitlaatconnector |
|

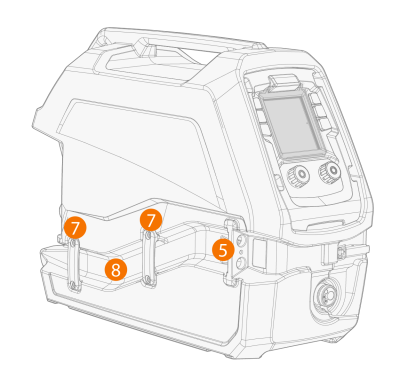

7.
|
Beugels voor koelvloeistofslangkanaal |
|
8.
|
Kanaal voor koelvloeistofslang. |

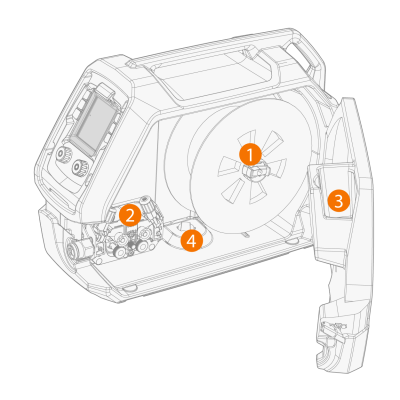

Binnenkant draadaanvoerunit (compartiment draadaanvoerunit)
|
1.
|
Draadhaspel en draadhaspelnaaf |
>> Zie Lasdraad en draadhaspel installeren en vervangen voor meer informatie over de draadhaspel.
|
2.
|
Draadaanvoerrolmechanisme |
>> Voor het tijdelijk opbergen van kleinere spullen.
|
4.
|
Opening voor aansluiting montageplaat |

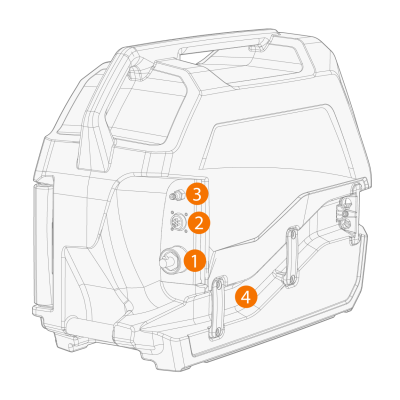

Draadaanvoerunit achterzijde
|
2.
|
Stuurstroomkabelconnector |
|
3.
|
Slangconnector beschermgas |
|
4.
|
Kanaal voor koelvloeistofslang. |
Zie X3 tussenkabels en Kabels installeren voor het installeren en aansluiten van de kabels.
