Lastoorts en werkstukkabel aansluiten

X3 FastMig is ontworpen voor gebruik met de Kemppi Flexlite GXe MIG-lassen. Zie userdoc.kemppi.com voor de bedieningsinstructies voor Flexlite GXe.

Controleer altijd of de draadliner, de contacttip en het gasmondstuk geschikt zijn voor de laswerkzaamheden.

Ga als volgt te werk om de MIG-lastoorts aan te sluiten op de X3 draadaanvoerunit:

1.

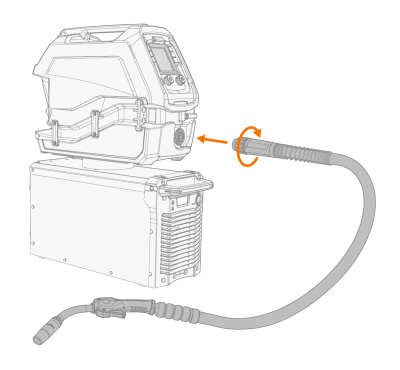

Duw de lastoortsconnector (Euro) in de toortsaansluiting (Euro) van de draadaanvoerunit en draai de kraag met de hand vast.

2.

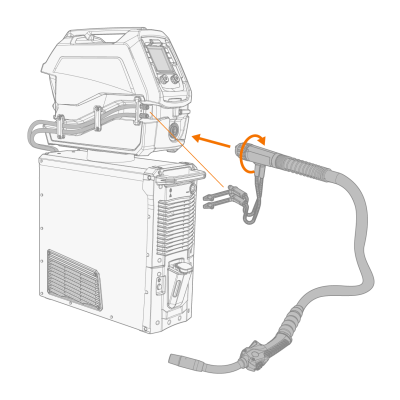

Als uw opstelling een stroombron met koelunit en een watergekoelde toorts bevat, sluit dan ook de vloeistofgekoelde toortsen aan. De slangen hebben een kleurcodering.

3.

Installeer en laad de lasdraad zoals beschreven in Lasdraad en draadhaspel installeren en vervangen.

4.

Controleer de gasstroom. Raadpleeg Gasfles installeren en gasstroom testen voor meer informatie.

5.

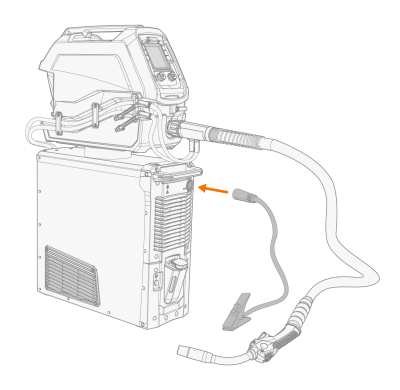

Sluit de werkstukkabel aan op de connector (-) van de stroombron aan de voorkant.

(De bovenstaande illustratie toont verschillende instellingsopties voor de apparatuur).
