Gasfles installeren en gasstroom testen

Ga voorzichtig om met gasflessen. Als de fles of de rozet beschadigd is, bestaat er risico op letsel.
Zeker de gasfles altijd correct rechtop aan een speciale wandhouder of op de wagen van de lasapparatuur. Houd de gaskraan van de gasfles altijd gesloten als u niet last.
- Als een transportunit met een gasflessenrek wordt gebruikt, installeer dan eerst de gasfles op de transportunit en sluit deze daarna pas aan.
- Bevestig het laspistool aan de draadaanvoerunit voordat u de gasfles installeert en test.
- Gebruik niet de volledige flesinhoud.
- Gebruik altijd een gecertificeerde en geteste regelaar en debietmeter.

Neem voor de keuze van het gas en de apparatuur contact op met uw plaatselijke Kemppi-dealer.

1. Zonder gasfleswagen: plaats de gasfles op een geschikte, veilige plaats.

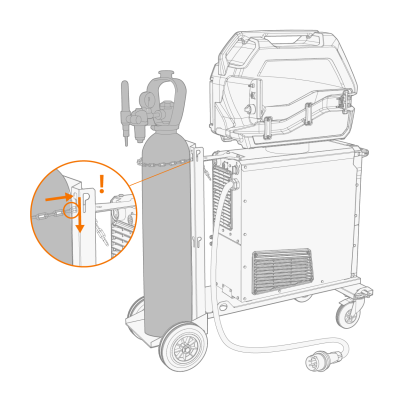

2. Met gasfleswagen: Verplaats de gasfles op het gasflesrek van de transportunit en zet hem op zijn plaats vast met de meegeleverde ketting.

>>  Haal de ketting door het bovenste deel van het sleutelgat en laat hem zakken in het smalle deel van het sleutelgat om de ketting vast te zetten.

3. Sluit de lastoorts aan op de draadaanvoerunit als dat nog niet gebeurd is.
4. Sluit de gasslang aan op de draadaanvoerunit.
5. Open de gasfleskraan.

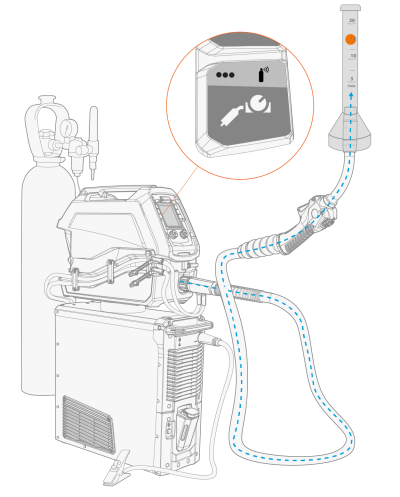

6. Druk op de gastestknop op het functiepaneel van de draadaanvoerunit om het vorige beschermgas door te spoelen en het nieuwe gas in het systeem te laten lopen.

>>  In de X3 draadaanvoerunit wordt de gastestfunctie geactiveerd door lang te drukken op de selectieknop van de afstandsbediening in het functiepaneel.

Gebruik de gastestfunctie ook om te testen of het beschermgas goed door het systeem stroomt.
7. Druk nogmaals op de gastestknop om de gasstroom aan te passen. Gebruik een externe debietmeter en regelaar om te meten en af te stellen.

>>  In de X3 draadaanvoerunit wordt de gastestfunctie geactiveerd door lang te drukken op de selectieknop van de afstandsbediening in het functiepaneel.



Aanbevolen gasstroomsnelheden (alleen als algemene richtlijn):

  MIG*
Argon 10-25 l/min.
Helium -
Argon + 18-25% CO2 10-25 l/min.
CO2 10-25 l/min.

* Afhankelijk van de grootte van het gasmondstuk en de lasstroom.
