Draadaanvoerunit installeren met vaste plaat (X3 WF HD200)

Dit gedeelte beschrijft de installatie van de X3 HD200 draadaanvoerunit bovenop de stroombron met de vaste montageplaat.

De X3 HD200 draadaanvoerunit kan bovenop de stroombron worden geïnstalleerd met behulp van de vaste montageplaat voor de draadaanvoerunit met extra beschermglijders. Deze methode is niet van toepassing op de X3 Wire Feeder HD300 draadaanvoerunit.

Benodigde gereedschappen:

1.

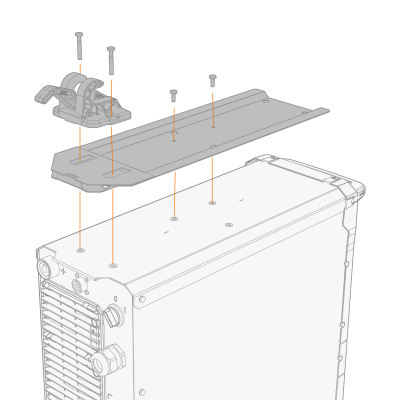

Installeer de montageplaat voor de vaste draadaanvoerunit op de stroombron, met het vergrendelingsmechanisme aan de achterkant.

2.

Installeer de beschermglijders op de draadaanvoerunit.

3.

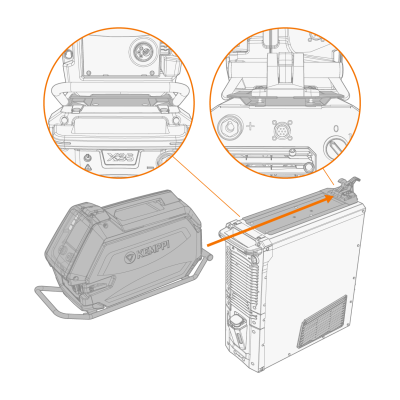

Til de draadaanvoerunit bovenop de vaste montageplaat, iets naar voren. Zorg ervoor dat de montage-interface goed is uitgelijnd en duw de draadaanvoerunit naar achteren, in het vergrendelmechanisme. De voorste bevestigingslipjes op de beschermglijders moeten onder de voorranden van de montageplaat komen.
