Installeren van draadaanvoerunit met montageplaat (X3 WF HD300)

Dit gedeelte beschrijft de installatie van de X3 Wire Feeder HD300 draadaanvoerunit bovenop de stroombron met de montageplaat. Dankzij de montageplaat kan de draadaanvoerunit draaien.

De X3 Wire Feeder HD300 draadaanvoerunit kan bovenop de stroombron worden geïnstalleerd met behulp van de montageplaat voor de draadaanvoerunit. Deze methode is niet van toepassing op de X3 HD200 draadaanvoerunit.

Benodigde gereedschappen:

1.

Installeer de montageplaat van de draadaanvoerunit op de stroombron. Zorg ervoor dat de positioneringslijnen in de montageplaat en op de stroombron uitgelijnd zijn.

2.

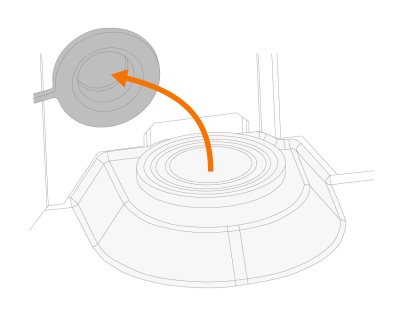

Verwijder de afdekdop van de draadaanvoerunit en plaats deze in de houder aan de zijkant.

3.

Til de draadaanvoerunit bovenop de stroombron, op de montageplaat. Zorg ervoor dat de montage-interface goed uitgelijnd is en dat de as volledig door de opening in de draadaanvoerunit gaat.

De draadaanvoerunit moet worden vastgezet op de as van de montageplaat om een veilige werking te garanderen.

4.

Open de draadaanvoerkast en installeer de splitpen door de gaten in de as van de montageplaat.

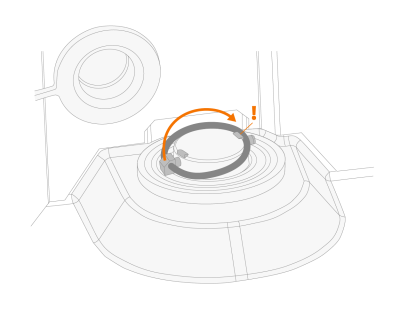

Als de draadaanvoerunit van de montageplaat wordt verwijderd en elders in gebruik wordt genomen, moet de afdekdop van de opening worden teruggeplaatst.
