X3 Drahtvorschub

In diesem Abschnitt wird der Aufbau des Drahtvorschubs X3 beschrieben.

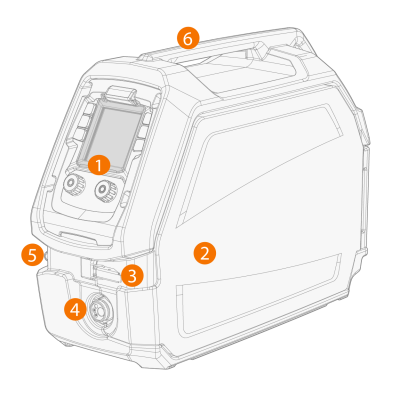

1.

Bedienpanel (und aufklappbare Bedienpanel-Display-Abdeckung)

>>  Weitere Informationen über das Bedienpanel des Drahtvorschubs X3 finden Sie unter X3 Bedienpanel.

2.

Gehäusedeckel des Drahtvorschubs

Die obere Abdeckung des Drahtvorschubs während des Schweißens geschlossen halten. Dies verringert das Risiko von Verletzungen und/oder Stromschlag. Um das Innere des Drahtvorschubs sauberzuhalten, die Gehäusetür immer geschlossen halten.

3.

Verriegelung für die Klappe des Drahtvorschubgehäuses

4.

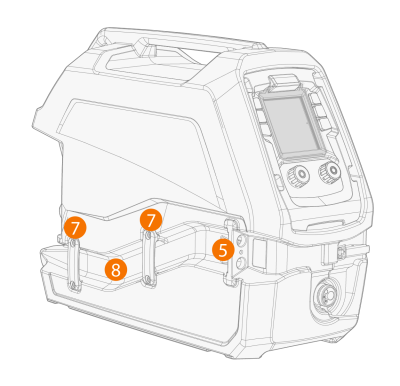

Euro-Stecker für Schweißkabelanschluss

5.

Halter für Kühlmittelein- und -auslassstecker

6.

Griff

7.

Halterung für Kühlmittelschlauchführung

8.

Kühlmittel-Schlauchführung.

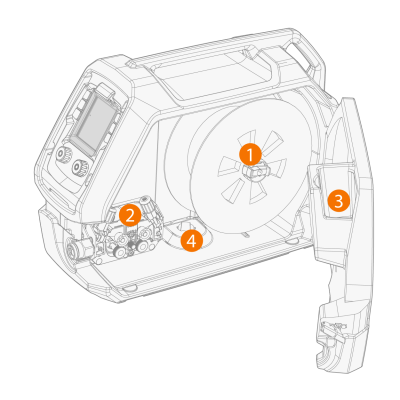

Innenansicht des Drahtvorschubs (Drahtvorschubgehäuse)

1.

Drahtspule und Drahtspulennabe

>>  Für weitere Angaben zur Drahtspule, siehe Installation und Ersetzen von Schweißdraht und Drahtspule.

2.

Drahtvorschub-Rollenmechanismus

3.

Teilelagerung

>>  Zur vorübergehenden Aufbewahrung kleinerer Gegenstände.

4.

Öffnung für Montageplattenanschluss

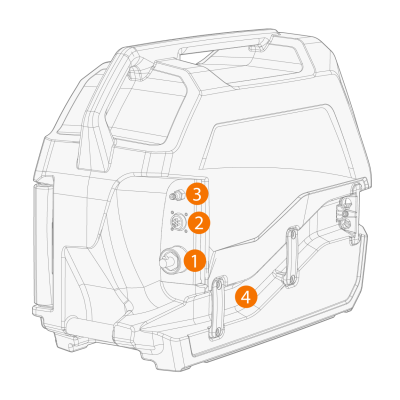

Drahtvorschub hinten

1.

Schweißkabelanschluss

2.

Steuerkabelanschluss

3.

Anschluss für Schutzgasschlauch

4.

Kühlmittel-Schlauchführung.

Montage und Anschluss der Kabel siehe X3 Schlauchpakete und Installation der Kabel.
