X3 Schlauchpakete
Die X3 FastMig-Schlauchpakete sind in verschiedenen Längen und Konfigurationen erhältlich, um sie an Ihre Ausrüstung anzupassen.
Informationen zur Installation des Zwischenkabels finden Sie unter Installation der Kabel.
|

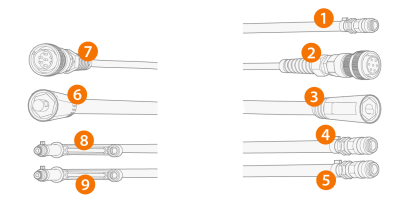

1.
|
Schutzgasschlauch (WF) |
|
3.
|
Schweißstrom-Kabel (WF) |
|
4.
|
Kühlmittelschlauch (Ausgang/Eingang, farbcodiert) (WF) |
|
5.
|
Kühlmittelschlauch (Ausgang/Eingang, farbcodiert) (WF) |
|
6.
|
Schweißstrom-Kabel (PS) |
|
8.
|
Nur flüssiggekühlte Modelle: Kühlmittelschlauch (Auslass/Einlass, farbcodiert) (PS) |
|
9.
|
Nur flüssiggekühlte Modelle: Kühlmittelschlauch (Auslass/Einlass, farbcodiert) (PS) |
(PS = Stromquellenende des Zwischenkabels, WF = Drahtvorschubende des Zwischenkabels)
Spezifikationen für Zwischenkabel
| X37001MG |
70 mm2 |
1,5 m |
Gasgekühlt |
7-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom) |
| X39501MG |
95 mm2 |
1,5 m |
Gasgekühlt |
7-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom) |
| X37005MG |
70 mm2 |
5 m |
Gasgekühlt |
7-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom) |
| X37010MG |
70 mm2 |
10 m |
Gasgekühlt |
7-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom) |
| X37015MG |
70 mm2 |
15 m |
Gasgekühlt |
7-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom) |
| X37020MG |
70 mm2 |
20 m |
Gasgekühlt |
7-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom) |
| X37025MG |
70 mm2 |
25 m |
Gasgekühlt |
7-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom) |
| X37030MG |
70 mm2 |
30 m |
Gasgekühlt |
7-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom) |
| X37001MW |
70 mm2 |
1,5 m |
Wassergekühlt |
7-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom) |
| X39501MW |
95 mm2 |
1,5 m |
Wassergekühlt |
7-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom) |
| X37005MW |
70 mm2 |
5 m |
Wassergekühlt |
7-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom) |
| X37010MW |
70 mm2 |
10 m |
Wassergekühlt |
7-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom) |
| X37015MW |
70 mm2 |
15 m |
Wassergekühlt |
7-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom) |
| X37020MW |
70 mm2 |
20 m |
Wassergekühlt |
7-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom) |
| X37025MW |
70 mm2 |
25 m |
Wassergekühlt |
7-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom) |
| X37030MW |
70 mm2 |
30 m |
Wassergekühlt |
7-polig (Steuerung), Snap (Wasser/Gas), DIX (Strom) |
