安装保护气瓶并测试保护气流

小心操作气瓶。如果气瓶或瓶阀损坏，可能会造成人身伤害！

务必要让气瓶以直立方式正确固定在墙壁或焊接设备推车的特殊支架上。不焊接时，务必要保持气瓶阀门关闭。

- 如果使用带有气瓶架的移动车架，首先将气瓶安装在移动车架上，然后进行连接。
- 在安装和测试保护气瓶之前，先将焊枪安装到送丝机。
- 不要用完气瓶中的全部气体。
- 要始终使用经过测试和批准使用的调节器和流量计。

欲了解有关选择保护气和设备的信息，请联系您当地的肯倍经销商。

没有保护气瓶推车：将保护气瓶放置在合适的安全位置。

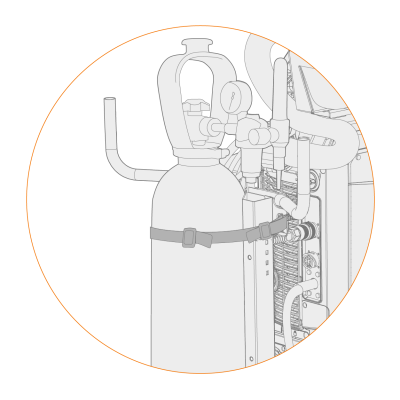

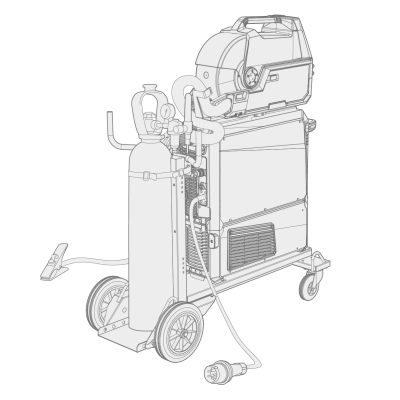

有保护气瓶推车：将保护气瓶移动到搬运单元的气瓶架上，并使用提供的皮带和固定点将其固定在适当的位置。

如果尚未将焊枪连接到送丝机，请进行连接。

将保护器软管连接到送丝机。

在标准设置中，保护气软管包含在中继线束中（更多信息，请参见安装电缆（X5 WF 200、X5 WF 300、X5 WF HD300）或安装电缆（X5 WF HD200））。

打开保护气瓶阀门。

按下送丝机机柜中的气体检测按钮，以冲洗之前的保护气并将新保护气输入系统。

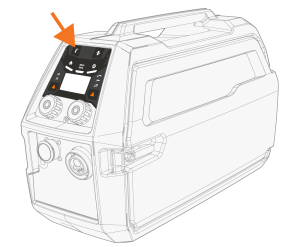

>>对于 X5 Wire Feeder 200 Manual，气体检测按钮位于控制面板上：

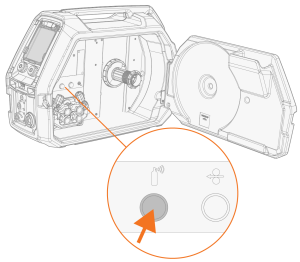

>>对于 X5 Wire Feeder 300，气体检测按钮位于送丝机机柜中：

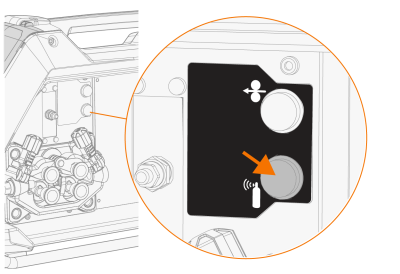

>>对于 X5 Wire Feeder HD200，气体检测按钮位于送丝机机柜中：

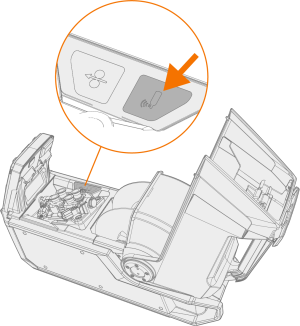

>>对于 X5 Wire Feeder HD300，气体检测按钮位于送丝机机柜中：

再次按下保护气检测按钮以调节保护气流。使用内置转速计或外部流量计和调节器进行测量和调节。

还可使用气体检测按钮测试保护气是否正确在系统中流通。

建议的保护气流量（仅用于一般指导）：

*取决于喷嘴尺寸。

**取决于喷嘴尺寸和焊接电流。

调节气流量检测器（选配）

可按如下方式调节气流量检测器的灵敏度（仅适用于 X5 Wire Feeder HD300）。

打开中继线柜。

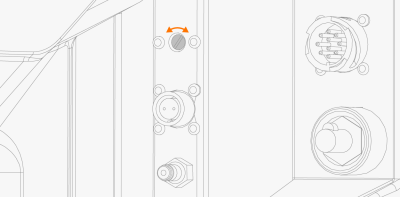

用一字螺丝刀旋转气流量检测调节螺钉，按所需方向调节灵敏度 (+/-)。

检测气流量检测器是否在新设置下正常工作。
