安装电缆（X5 WF HD200）
先将中继线连接到送丝机，再安装到电源。有关接头描述及其位置，请参见X5 Wire Feeder HD200。
将中继线连接到送丝机

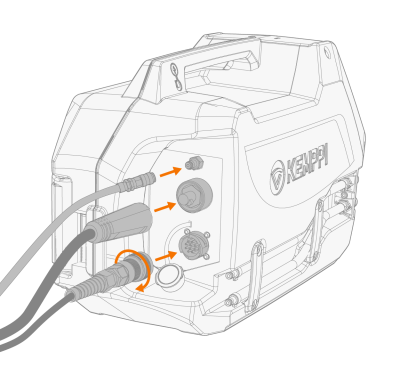

| 1. | 将焊接电流电缆连接到送丝机。将电缆推到尽可能远的位置，顺时针旋转连接器，将电缆拧紧到位。 |
|
用手尽可能拧紧焊接电流电缆。如果焊接电流电缆松动，可能是过热。 |
| 2. | 将保护气管推到保护气管连接器上，使其锁定。 |
| 3. | 将控制电缆连接到连接器。顺时针旋转枪环使其锁定到位。 |
| 4. | 如果您有选配的冷却单元，请将冷却剂水箱软管连接到延续软管连接器上。出口和入口接头以颜色编码。 |
| 5. | 锁紧电缆应变消除装置。 |

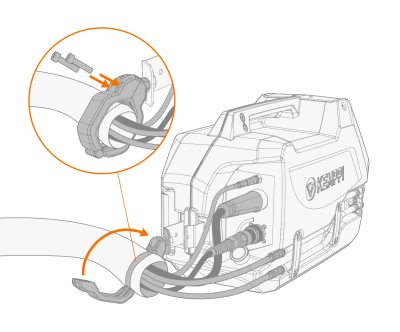

>>松开应力消除块螺钉，打开顶部部分。然后将电缆包放置到屏蔽块上，并通过关闭顶部部分和更换螺钉将其固定。

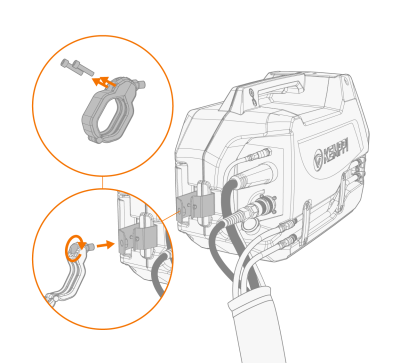

>>如果还没有，将应力消除块连接到送丝机后部的接口上。
|
将电缆连接到送丝机时，要将电缆整齐地布线。 |
|
中继线在焊接过程中会发热，必须小心操作电缆。 |
将中继线和地线连接到电源

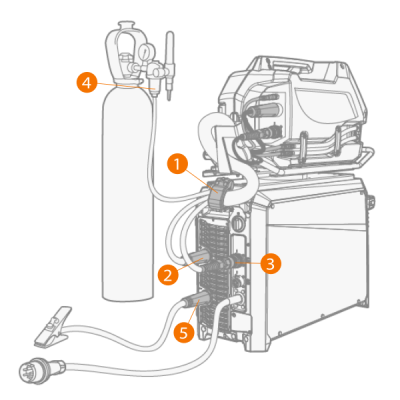

| 1. | 将电缆的应变消除装置 (1) 连接到后固定板。 |
| 2. | 将焊接电流电缆连接到电源的正极 (+) 接头 (2)。 |
| 3. | 将地线连接到电源的负极 (-) 接头 (5)。 |
| 4. | 将控制电缆 (3) 连接到电源。 |
| 5. | 将保护气管 (4) 连接至保护气瓶。 |

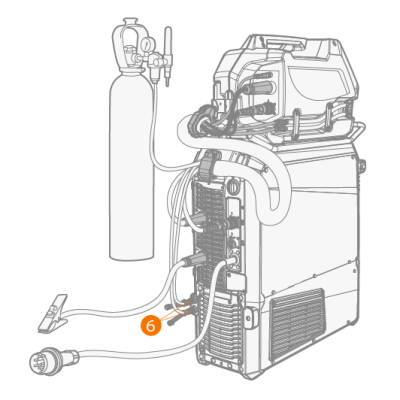

| 6. | 如果您有可选的水冷单元，请连接冷却液软管 (6)。软管使用颜色编码。 |
|
|
大多数 MIG/MAG 应用和填充焊丝都运行送丝单元的连接到电源正极的焊接电流电缆。通过将焊接电流电缆和地线相应地连接到电源的正极或负极接头，可以选择极性。 |
|
|
对于氩弧焊，必须切换极性 (+/-)。通过将焊接电流电缆和地线相应地连接到电源的正极或负极接头，可以选择极性。 |
|
|
对于双送丝机安装，使用针对两台送丝机设计的中继线。 |
|
|
确保您已正确连接并紧固了所有电缆。 |
拆下并更换中继线电源端的应变消除装置：
| 1. |
|
| 2. |
|
