X5 Wire Feeder HD200

本节介绍 X5 Wire Feeder HD200 Manual、AP 和 APC 的结构。

在焊接过程中保持送丝机盖关闭，以减少受伤或触电的危险。在其他时间也要保持盖关闭，以保持送丝机内部清洁。

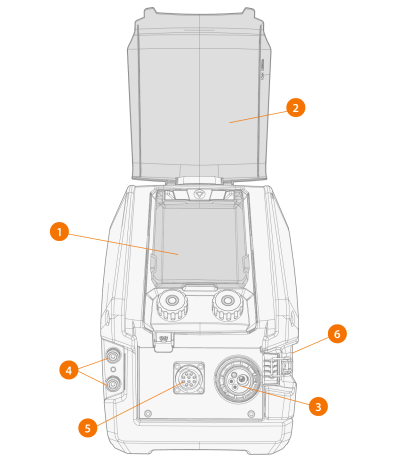

1.

控制面板（和控制面板显示盖 *)

>>有关 X5 Wire Feeder HD200 Manual 控制面板的更多信息，请参见 X5 WF 300 Manual 和 HD200 Manual 的控制面板。

>>有关 X5 Wire Feeder HD200 AP/APC 控制面板的更多信息，请参阅 AP/APC 控制面板。

2.

控制面板盖 * 控制电缆连接器（10 针

3.

用于焊接电缆连接的欧式接头

4.

冷却液进口和出口接头（颜色编码）

5.

控制电缆接头（10 针）

6.

送丝柜和柜门闩。

* 显示屏和控制面板盖为标准配置。可根据需要拆除其中任何一个。

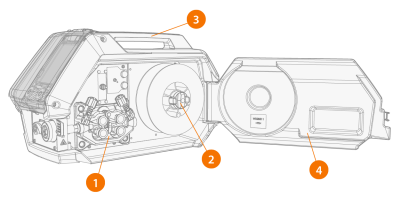

送丝柜

1.

送丝轮机构

2.

焊丝轮毂

>>有关焊丝盘卷轴的更多信息，请参见 焊丝盘轴和轮毂 (200)。

3.

送丝机手柄

4.

送丝机机箱门

5.

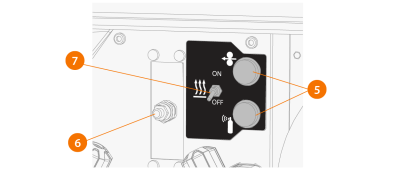

冷送丝和气体检测按钮

6.

保护气体流量调节表阀

7.

机箱加热器开关（机箱加热器为选购件）。

还可提供内置气体转速计的单独型号版本。在这种情况下，气体流量调节表由转速计调节旋钮和刻度取代。

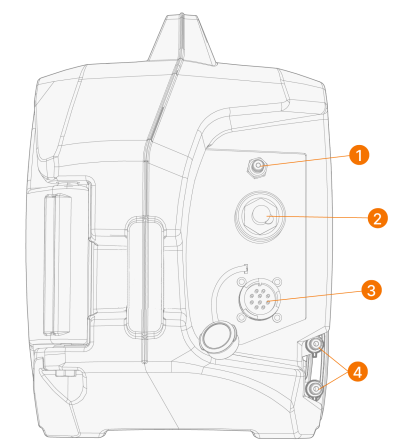

中继线连接器

1.

保护气软管接头

2.

焊接电流电缆接头 (DIX 接头)

3.

控制电缆接头

4.

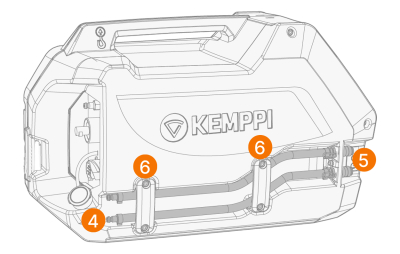

冷却剂软管连接器*。

5.

冷却液进口和出口接头支架

6.

冷却剂管支架。

* 使用 X3 HD200 送丝机时，冷却剂软管与引导至前方的延续软管相连。

有关安装和连接电缆，请参见 X5 中继线 和安装电缆（X5 WF HD200）。
