Kabloları takma

Ara bağlantı kablosunu önce tel besleyiciye, ardından güç kaynağına bağlayın. Soket açıklamaları ve konumları için X5 Wire Feeder 200, X5 Wire Feeder 300 veya X5 Wire Feeder HD300 bölümüne bakınız (tel besleyici modelinize göre).

Ara bağlantı kablosunu tel besleyiciye bağlama

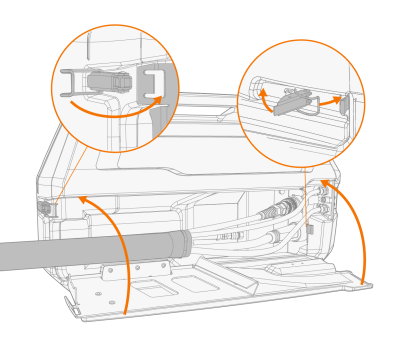

Soketleri ortaya çıkarmak için kablo kabini kapağını açın.

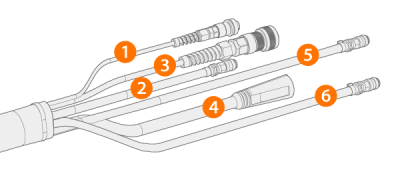

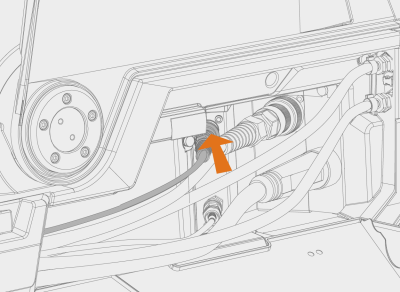

Kaynak akım kablosunu (4) tel besleyiciye bağlayın. Kabloyu gidebildiği kadar itin ve kabloyu yerine sıkıştırmak için soketi saat yönünde çevirin.

Kaynak akım kablosunu elinizle, mümkün olduğunca sıkın. Kaynak akım kablosunun bağlantısı gevşekse, kablo aşırı ısınabilir.

Koruyucu gaz hortumunu (2), kilitlenmesi için koruyucu gaz hortumu soketine itin.

Kontrol kablosunu (3) sokete bağlayın. Sıkma bileziğini yerine kilitlemek için saat yönünde çevirin.

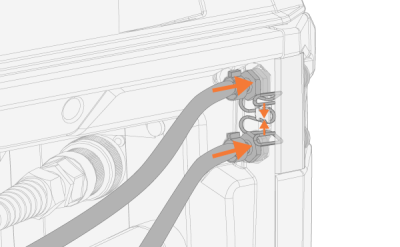

İsteğe bağlı soğutma üniteniz varsa, soğutma sıvısı hortum bağlantılarını (5, 6) yuvasına yerleştirerek delikten geçirin.

>> Hortum bağlantılarını yerine oturtmak için yaylı tutturucuyu sıkıştırın. Serbest bırakıldıktan sonra yaylı tutturucunun hortum bağlantı yivlerine oturup yerine kilitlendiğinden emin olun.

Gerilim algılama kablosu (1) kullanılıyorsanız bunu, kabinin içindeki gerilim algılama kablosu soketine bağlayın.

Ayrı gerilim algılama kablosu yalnızca Pulse+ güç kaynakları tarafından desteklenir.

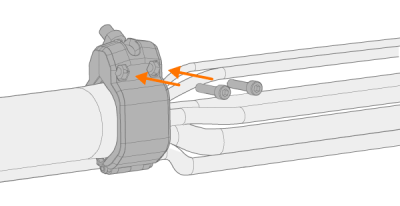

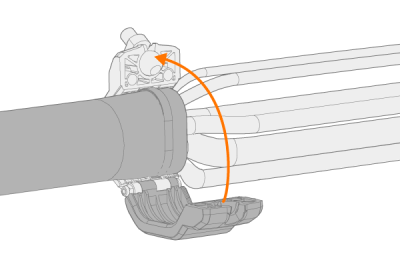

Kablo gerilim azaltıcıyı sabitleyin.

>> X5 Wire Feeder 200: Kabloyu tel besleyicideki yuvaya yerleştirin ve kapağı kapatıp mandalları kilitleyerek yerine sabitleyin.

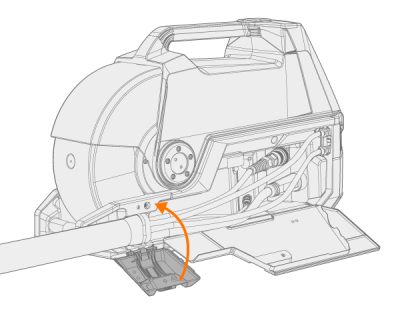

>> X5 Wire Feeder 300: Kablonun gerilim azaltıcı bloğunu tel besleyicideki yuvaya yerleştirin ve gerilim azaltıcı mandalını kapatıp kilitleyerek yerine sabitleyin.

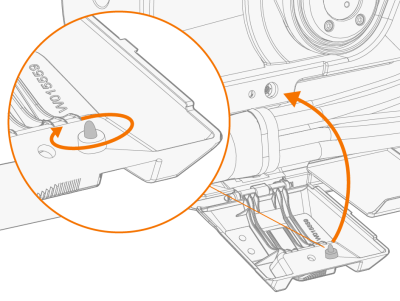

Genişleyen kilitleme topuzunun sıkılığını kontrol edin ve gerekirse sıkın:

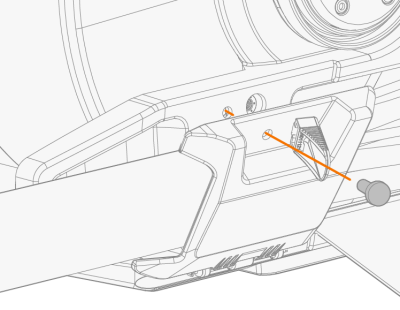

İpucu: Ek X5 Wire Feeder 300 gerilim azaltıcı sabitlemesi (M6x16 vida), isteğe bağlı:

X5 Wire Feeder 300: Kablo kabini kapağını kapatın ve kilitleyin.

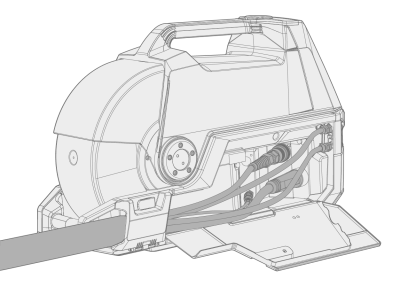

Kabloları tel besleyiciye bağlarken, kabloları düzgünce, kablo kabininin kapısı düzgün kapanacak şekilde yerleştirin.

Ara bağlantı kablosu kaynak sırasında ısınır. Kaynak yaparken, tel besleyici kablo kabininin kapağı kapalı tutulmalı ve kaynaktan hemen sonra kabin kapısı açılırsa kablolar dikkatli bir şekilde ele alınmalıdır.

Ara bağlantı kablosunu ve topraklama kablosunu güç kaynağına bağlama

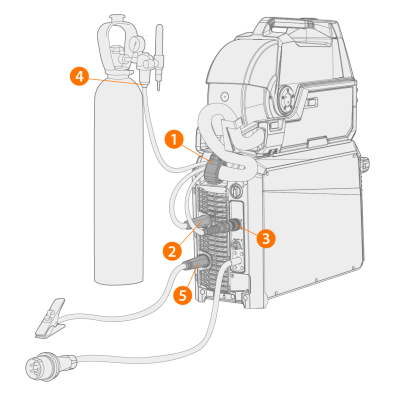

Kablonun gerilim azaltıcısını (1) arka sabitleme plakasına takın.

Kaynak akım kablosunu güç kaynağındaki artı (+) sokete (2) bağlayın.

Topraklama kablosunu güç kaynağındaki eksi (-) sokete (5) bağlayın.

Kontrol kablosunu (3) güç kaynağına bağlayın.

Koruyucu gaz hortumunu (4) gaz şişesine bağlayın.

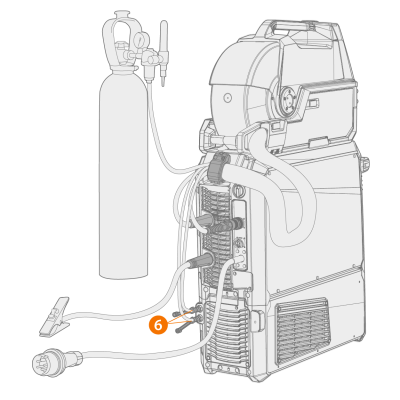

İsteğe bağlı soğutma üniteniz varsa, soğutma sıvısı hortumlarını (6) bağlayın. Hortumlar renk kodludur.

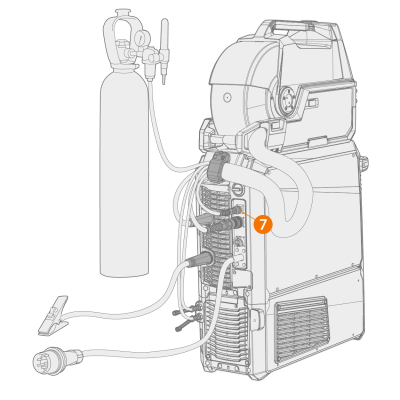

Yalnızca Pulse+ güç kaynağı: Gerilim algılama kablosu kullanılıyorsanız bunu, güç kaynağının arkasındaki sokete (7) bağlayın.

Çoğu MIG/MAG uygulaması ve dolgu teli, güç kaynağının pozitif terminaline bağlı tel besleyici ünitesinin kaynak akımı kablosunu çalıştırır. Polarite, kaynak akım kablosu ve topraklama kablosu, güç kaynağı üzerindeki pozitif veya negatif soketlere göre bağlanarak seçilebilir.

TIG kaynağı için polaritenin (+/-) de değiştirilmesi gerekir. Polarite, kaynak akım kablosu ve topraklama kablosu, güç kaynağı üzerindeki pozitif veya negatif soketlere göre bağlanarak seçilebilir.

Çift tel besleyici kurulumunda, iki tel besleyici için tasarlanmış ara bağlantı kablosunu kullanın.

Tüm kabloları doğru şekilde bağladığınızdan ve sıktığınızdan emin olun.

Gerilim azaltıcıyı değiştirme

Ara bağlantı kablosunun güç kaynağı ucundaki gerilim azaltıcının çıkarılması ve değiştirilmesi:
