X5 Wire Feeder HD300
Bu bölümde, X5 Wire Feeder HD300'ün yapısı açıklanmaktadır.
|
Modele özgü farklılıklar olabilir. |

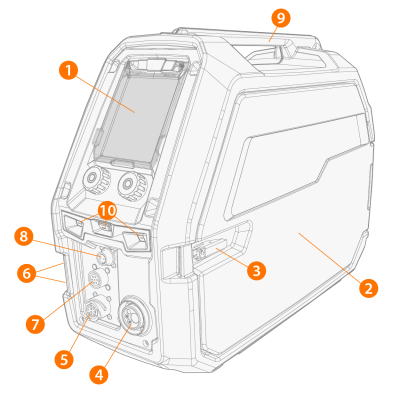

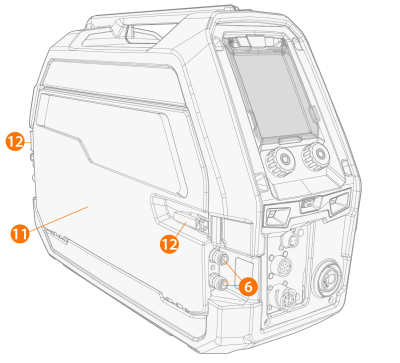

X5 Wire Feeder HD300:
|
1.
|
Kontrol paneli (ve menteşeli kontrol paneli kapağı) |
>> X5 Wire Feeder 300 Manual kontrol paneli hakkında daha fazla bilgi için Manual kontrol paneli bölümüne bakın.
>> X5 Wire Feeder 300 AP/APC kontrol paneli hakkında daha fazla bilgi için AP/APC kontrol paneli bölümüne bakın.
|
2.
|
Tel besleyici kabin kapısı |
|
Yaralanma veya elektrik çarpması riskini azaltmak için kaynak sırasında tel besleyicinin kabin kapısını kapalı tutun. Tel besleyicinin içini temiz tutmak için diğer zamanlarda da kabin kapısını kapalı tutun. |
|
3.
|
Tel besleyici kabin kapısı mandalı |
|
4.
|
Kaynak kablosu bağlantısı için Euro soketi |
|
5.
|
Kontrol kablosu soketi |
|
6.
|
Soğutma sıvısı giriş ve çıkış soketleri (renk kodlu) |
|
7.
|
Alt besleyici senkronizasyon soketi |
|
8.
|
Yalnızca AP/APC modelleri: Gerilim algılama kablosu soketi |
|
|
Ekipmanın özel askı aksesuarlarıyla (ör. kaldırma veya hareket ettirme için) koldan asılması mümkündür. |
|
10.
|
Ortada ışık anahtarlı LED çalışma lambaları |
>> Işık anahtarı: İlk basışla ışıklar açılır (tam parlaklık), ikinci basışla ışıklar kısılır (orta parlaklık), üçüncü basışla ışıklar kapatılır
>> Yerleşik bir pil içerir (ekipman şebekeye bağlıyken pil şarj edilir).
|
11.
|
Ara bağlantı kablosu kabini kapağı |
|
12.
|
Ara bağlantı kablosu kabini kapağı mandalları |

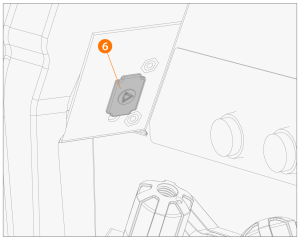

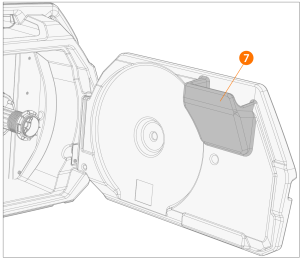

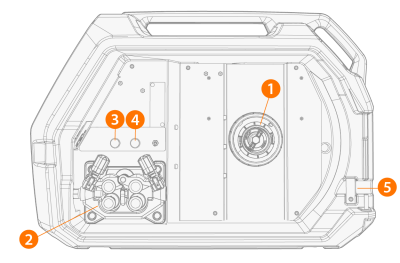

Tel besleyicinin iç kısmı (tel besleyici kabini)
>> Tel makarasının kurulumu hakkında daha fazla bilgi için Tel takma ve değiştirme (X5 WF HD300) bölümüne bakın.
|
2.
|
Tel besleme makarası mekanizması |
>> Koruyucu gaz akışını test eder ve gaz hattını yıkar.
>> Dolgu telini ileriye doğru yönlendirir (ark kapalıyken).
|
5.
|
Tel tamburu kiti iletim hattı için delik (isteğe bağlı) |
>> Yazılımı/üretici yazılımını güncellemek için.
>> Daha küçük eşyaların geçici olarak depolanması için.
Gaz için isteğe bağlı yerleşik rotametre kullanılıyorsa bu, tel besleyici kabininde de bulunur.

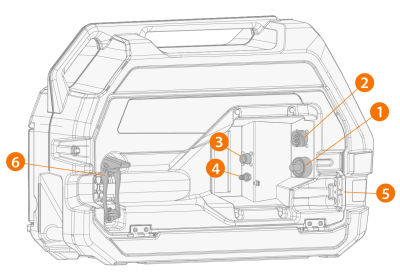

Tel besleyicinin iç kısmı (ara bağlantı kablosu kabini)
|
1.
|
Kaynak akım kablosu euro tipi soketi |
|
2.
|
Kontrol kablosu soketi |
|
3.
|
Gerilim algılama kablosu soketi |
|
4.
|
Koruyucu gaz hortumu soketi |
|
5.
|
Soğutma sıvısı hortumu bağlantı yuvası |
|
6.
|
Ara bağlantı kablosu gerilim azaltıcı (ayarlanabilir) |
Kabloları takmak ve bağlamak için X5 ara bağlantı kablosu ve Kabloları takma bölümüne bakın.
|
|
X5 Wire Feeder HD300 ile tel besleyici kabin kapısı yandan açılır. Çift döner bir plaka üzerine bir çift tel besleyici tertibatının kurulması düşünülüyorsa buna dikkat edilmelidir. |
