Tel takma ve değiştirme (X5 WF HD300)
Bu bölüm, telin ve makaranın X5 Wire Feeder HD300'e nasıl takılacağını açıklamaktadır.
|
Tel makarasını takmadan önce, kaynak tabancasını tel besleyiciye takın. |
|
|
Tel makarasını değiştirirken, tel makarasını çıkarmadan önce kalan dolgu telini kaynak tabancasından ve tel besleme mekanizmasından çıkarın. |
Tel makarasını çıkarmak için:
|
1.
|
Tel besleme kabininin kapısını açın. |
|
2.
|
Makara tutucuyu gevşeterek çıkarın ve tel makarasını çıkarın. |
Yeni bir tel makarası takmak için:
|
1.
|
Tel besleme kabininin kapısını açın. |
|
2.
|

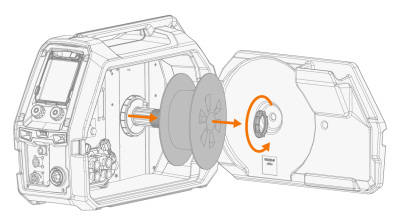

Tel makarasını makara göbeğine takın. Makara tutucuyu takıp sıkarak tel makarasını yerine sabitleyin. |
|
Tel makarasının doğru yöne baktığından, dolgu telinin makaranın altından sürücü makaralara doğru ilerlediğinden emin olun. |
|
3.
|
Gerekirse, makara göbeğinin ortasındaki makara yavaşlatıcı sıkma topuzunu çevirerek makara yavaşlatmasını ayarlayın. |
Dolgu telini takmak için:
|
1.
|
Dolgu telinin ucunu makaradan ayırın ve ucun düz olması için deforme olmuş kısımları kesin. |
|
|
Dolgu telinin, serbest bırakıldığında makaradan dökülmemesine dikkat edin. |
|
2.
|
Dolgu telinin ucunu eğeleyerek pürüzsüz hale getirin. |
|
Dolgu telinin ucundaki keskin kenarlar, spirale zarar verebilir. |
|
3.
|

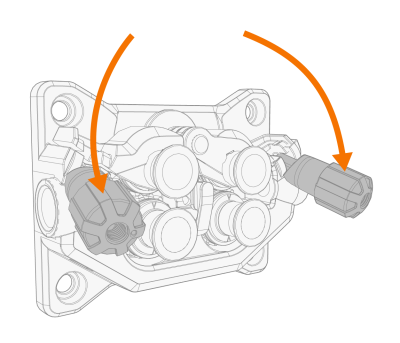

Sürücü makaraları birbirinden ayırmak için basınç kollarını serbest bırakın. |
|
4.
|

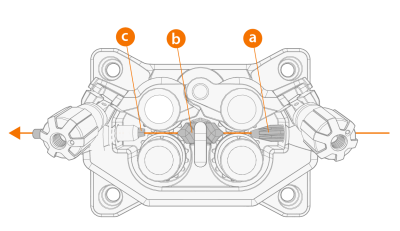

Dolgu telini giriş borusundan (a) orta tel kılavuz borusuna (b) ve ardından dolgu telini kaynak tabancasına besleyen çıkış kılavuz borusuna (c) geçirin. |
|
5.
|
Dolgu telini, tel spirale ulaşacak şekilde tabancanın içine elle itin (yaklaşık 20 cm). |
|
6.
|

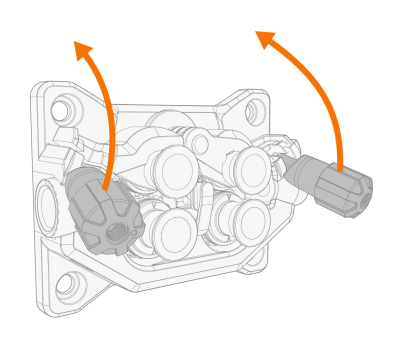

Dolgu teli sürücü makaralar arasında kilitlenecek şekilde basınç kollarını kapatın. Dolgu telinin sürücü makara yivlerine oturduğundan emin olun. |
|
7.
|

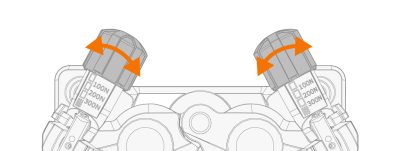

Basınç ayar çarkları ile sürücü makaraların basıncını ayarlayın. Basınç, her iki sürücü makara çifti için aynıdır. |
Basınç kolundaki dereceli ölçekler, sürücü makaralara uygulanan basıncı gösterir. Sürücü makaraların basıncını aşağıdaki tabloya göre ayarlayın.
| Fe/Ss katı |
V-yivi
|
0.8−1.0 |
1.5−2.0 |
| ≥ 1.2 |
2.0−2.5 |
| Metal ve özlü (MC/FC) |
V-yivi, tırtıklı
 |
≥ 1.2 |
1.0−2.0 |
| Kendinden korumalı (gazsız) |
V-yivi, tırtıklı
|
≥ 1.6 |
2.0−3.0 |
| Alüminyum |
U-yivi
 |
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
| 1.4 |
1.5−2.0 |
| ≥ 1.6 |
2.0−2.5 |
|
|
Aşırı basınç, dolgu telini düzleştirir ve kaplamalı veya özlü dolgu tellerine zarar verebilir. Aşırı basınç, ayrıca sürücü makaraları gereksiz yere aşındırır ve şanzıman yükünü arttırır. |
|
8.
|

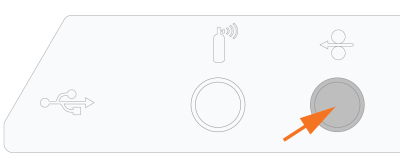

Dolgu telini kaynak tabancasına sürmek için tel inç düğmesine basın. Tel, kaynak tabancasının temas ucuna ulaştığında durun. |
|
Temas ucuna ulaştığında ve tabancadan çıktığında tele dikkat edin. |
|
9.
|
Kaynak yapmadan önce, kontrol panelindeki kaynak parametrelerinin ve ayarların kaynak kurulumunuza uygun olduğundan emin olun. |
>> Daha fazla bilgi için X5 AP/APC kontrol panelini kullanma bölümüne bakın.
