Sürücü makaraları takma ve değiştirme

Burada açıklanan takma yöntemi hem X5 Wire Feeder 200 hem de X5 Wire Feeder 300 ile aynıdır. Görsel olarak görünüm açısından ve konumlandırmada modele özgü farklılıklar olabilir.

Dolgu telinin çapı veya malzemesi değiştiğinde tel sürücü makaralarını değiştirin.

Şuradaki tablolara göre yeni tel sürücü makaralarını seçin: Tel besleyici sarf malzemeleri.

Tel sürücü makaralarını değiştirmek için:

1.

Tel besleyici kabinini açın.

2.

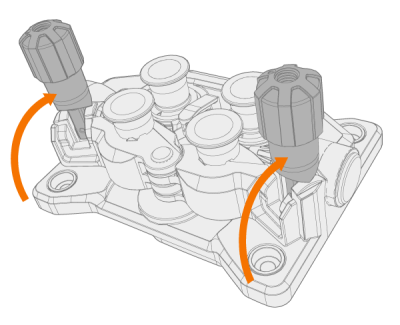

Tel besleme mekanizması üzerindeki basınç kollarını serbest bırakın.

3.

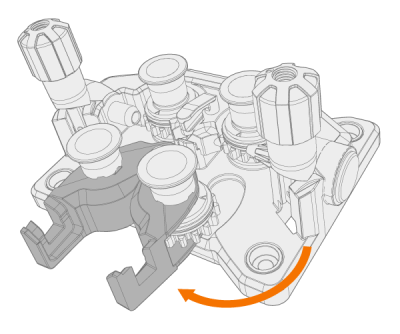

Sürücü makaraları serbest bırakmak için kilitleme kollarını açın.

4.

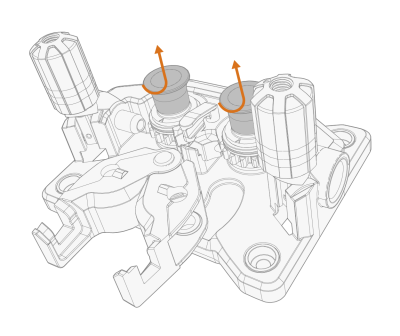

Basınçlı besleme makarası montaj pimlerini çekerek çıkarın.

Basınç makarası bağlantı pimlerinin kendilerine bağlı merkezi aksları vardır; tahrik makaralarının merkezi aksları, doğrudan doğruya tel besleme mekanizmasına/motoruna bağlı tahrik milleri olarak görev yapar.

5.

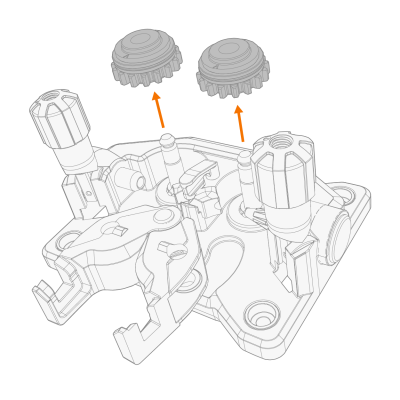

Basınçlı besleme makaralarını çıkarın.

6.

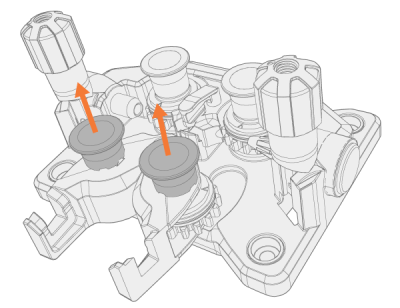

Sürücü besleme makarası montaj kapaklarını çevirip çekerek çıkarın.

7.

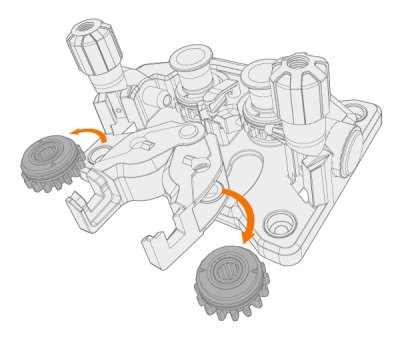

Sürücü besleme makaralarını çıkarın.

8.

Tel besleme makaralarını takmak için önceki adımları tersten uygulayın. Tahrik makaralarının alt kısmındaki kesiği tahrik mili üzerindeki pim ile hizalayın.

9.

Tahrik ve basınç makaralarını yerlerine kilitlemek için bağlantı kapaklarını ve bağlantı pimlerini takın.

10.

Kilitleme kollarını kapatın ve sürücü makaralardaki basınç kollarını indirin. Tel kurulumu hakkında daha fazla bilgi için Tel takma ve değiştirme (X5 WF 300) ve Tel takma ve değiştirme (X5 WF 200) bölümüne bakın.

11.

Tel besleyici kabinini kapatın.
