X5 ara bağlantı kablosu

X5 FastMig ara bağlantı kabloları, ekipman kurulumunuza uyacak şekilde çok sayıda farklı uzunluk ve yapılandırma ile gelir.

Ara bağlantı kablosunu takmak için Kabloları takma bölümüne bakın.

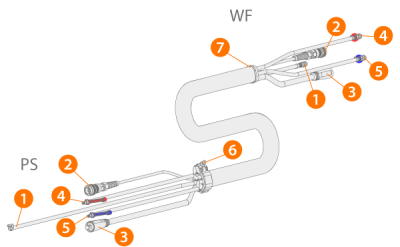

Su soğutma ile

(PS = Ara bağlantı kablosunun güç kaynağı ucu, WF = Ara bağlantı kablosunun tel besleyici ucu.)

1.

Koruyucu gaz hortumu

2.

Kontrol kablosu

3.

Kaynak akım kablosu

4.

Soğutma hortumu (çıkış/giriş, renk kodlu)

5.

Soğutma hortumu (çıkış/giriş, renk kodlu)

6.

Gerilim azaltıcı bilezik (güç kaynağı ucunda)

7.

Gerilim azaltıcı bloğu (tel besleyici ucunda).

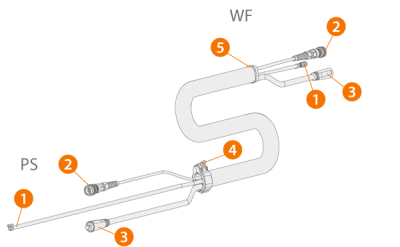

Su soğutma olmadan

(PS = Ara bağlantı kablosunun güç kaynağı ucu, WF = Ara bağlantı kablosunun tel besleyici ucu.)

1.

Koruyucu gaz hortumu

2.

Kontrol kablosu

3.

Kaynak akım kablosu

4.

Gerilim azaltıcı bilezik (güç kaynağı ucunda)

5.

Gerilim azaltıcı bloğu (tel besleyici ucunda).

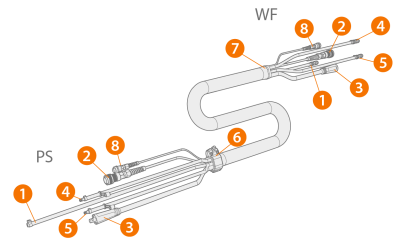

Gerilim algılama kablosu ve su soğutma ile

(PS = Ara bağlantı kablosunun güç kaynağı ucu, WF = Ara bağlantı kablosunun tel besleyici ucu.)

1.

Koruyucu gaz hortumu

2.

Kontrol kablosu

3.

Kaynak akım kablosu

4.

Soğutma hortumu (çıkış/giriş, renk kodlu)

5.

Soğutma hortumu (çıkış/giriş, renk kodlu)

6.

Gerilim azaltıcı bilezik (güç kaynağı ucunda)

7.

Gerilim azaltıcı bloğu (tel besleyici ucunda)

8.

Gerilim algılama kablosu.

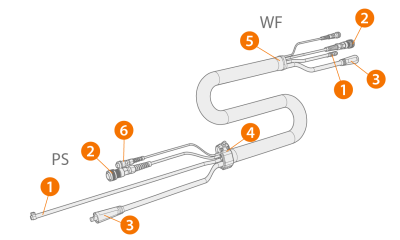

Gerilim algılama kablosu ile, su soğutma olmadan

(PS = Ara bağlantı kablosunun güç kaynağı ucu, WF = Ara bağlantı kablosunun tel besleyici ucu.)

1.

Koruyucu gaz hortumu

2.

Kontrol kablosu

3.

Kaynak akım kablosu

4.

Gerilim azaltıcı bilezik (güç kaynağı ucunda)

5.

Gerilim azaltıcı bloğu (tel besleyici ucunda)

6.

Gerilim algılama kablosu.

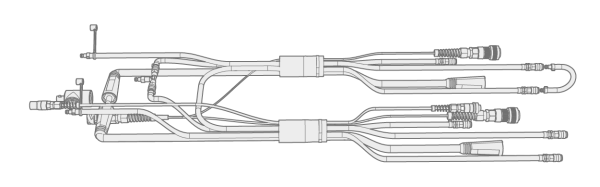

Çift tel besleyici ünitesi kurulumu için adaptör kablosu

Çift tel besleyici kurulumu için adaptör kablosu, iki tel besleyici için bir ara bağlantı kablosunu böler.

Ara bağlantı kablosu özellikleri

Kablo	Kablo tipi*	Kablo uzunluğu	Soğutma	Soket tipleri
X57002MW	70 mm2	2 m	Su soğutmalı	10 pimli (kontrol), geçmeli (su/gaz), DIX (akım)
X57005MW	70 mm2	5 m	Su soğutmalı	10 pimli (kontrol), geçmeli (su/gaz), DIX (akım)
X57010MW	70 mm2	10 m	Su soğutmalı	10 pimli (kontrol), geçmeli (su/gaz), DIX (akım)
X57020MW	70 mm2	20 m	Su soğutmalı	10 pimli (kontrol), geçmeli (su/gaz), DIX (akım)
X57030MW	70 mm2	30 m	Su soğutmalı	10 pimli (kontrol), geçmeli (su/gaz), DIX (akım)
X57002MG	70 mm2	2 m	Gaz soğutmalı	10 pimli (kontrol), geçmeli (su/gaz), DIX (akım)
X57005MG	70 mm2	5 m	Gaz soğutmalı	10 pimli (kontrol), geçmeli (su/gaz), DIX (akım)
X57010MG	70 mm2	10 m	Gaz soğutmalı	10 pimli (kontrol), geçmeli (su/gaz), DIX (akım)
X57020MG	70 mm2	20 m	Gaz soğutmalı	10 pimli (kontrol), geçmeli (su/gaz), DIX (akım)
X57030MG	70 mm2	30 m	Gaz soğutmalı	10 pimli (kontrol), geçmeli (su/gaz), DIX (akım)
X59502MW	95 mm2	2 m	Su soğutmalı	10 pimli (kontrol), geçmeli (su/gaz), DIX (akım)

* Kaynak akım kablosu
