Kabloların takılması (X5 WF HD200)

Ara bağlantı kablosunu önce tel besleyiciye, ardından güç kaynağına bağlayın. Konektör açıklamaları ve konumları için X5 Wire Feeder HD200 bölümüne bakın.

Ara bağlantı kablosunu tel besleyiciye bağlama

1.

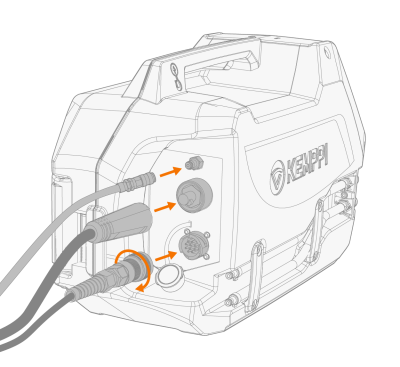

Kaynak akım kablosunu tel besleyiciye bağlayın. Kabloyu gidebildiği kadar itin ve kabloyu yerine sıkıştırmak için soketi saat yönünde çevirin.

Kaynak akım kablosunu elinizle, mümkün olduğunca sıkın. Kaynak akım kablosunun bağlantısı gevşekse, kablo aşırı ısınabilir.

2.

Koruyucu gaz hortumunu koruyucu gaz hortumu konektörüne iterek kilitlenmesini sağlayın.

3.

Kontrol kablosunu sokete bağlayın. Sıkma bileziğini yerine kilitlemek için saat yönünde çevirin.

4.

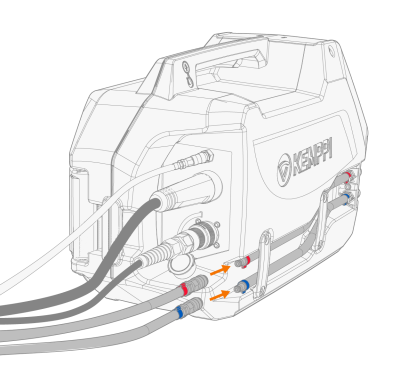

İsteğe bağlı soğutma üniteniz varsa, soğutma sıvısı hortumlarını devam hortumu konektörlerine bağlayın. Çıkış ve giriş konektörleri renk kodludur.

5.

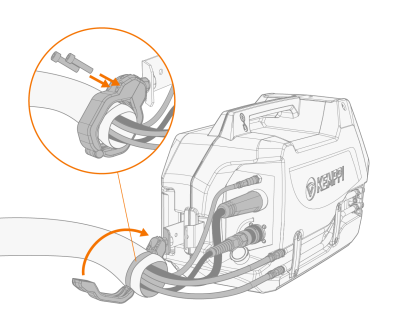

Kablo gerilim azaltıcıyı sabitleyin.

>>  Üst bölümü açmak için gerilim azaltma bloğu vidalarını serbest bırakın. Ardından kablo paketini bloğa yerleştirin ve üst bölümü kapatıp vidaları yerine takarak sabitleyin.

>>  Henüz yapmadıysanız, gerilim azaltma bloğunu tel besleyiciyin arkasındaki arayüze bağlayın.

Kabloları tel besleyiciye bağlarken, kabloları düzgün bir şekilde yönlendirin.

Ara bağlantı kablosu kaynak sırasında ısınır, kablolar dikkatli kullanılmalıdır.

Ara bağlantı kablosunu ve topraklama kablosunu güç kaynağına bağlama

1.

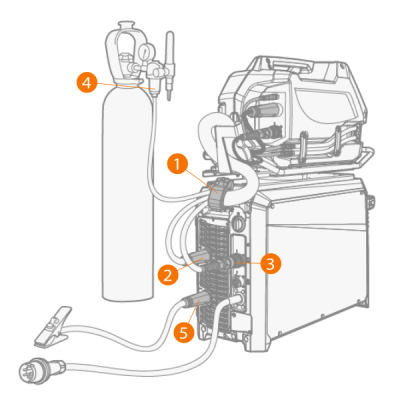

Kablonun gerilim azaltıcısını (1) arka sabitleme plakasına takın.

2.

Kaynak akım kablosunu güç kaynağındaki artı (+) sokete (2) bağlayın.

3.

Topraklama kablosunu güç kaynağındaki eksi (-) sokete (5) bağlayın.

4.

Kontrol kablosunu (3) güç kaynağına bağlayın.

5.

Koruyucu gaz hortumunu (4) gaz şişesine bağlayın.

6.

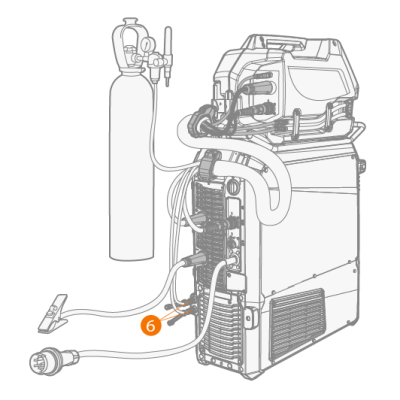

İsteğe bağlı soğutma üniteniz varsa, soğutma sıvısı hortumlarını (6) bağlayın. Hortumlar renk kodludur.

Çoğu MIG/MAG uygulaması ve dolgu teli, güç kaynağının pozitif terminaline bağlı tel besleyici ünitesinin kaynak akımı kablosunu çalıştırır. Polarite, kaynak akım kablosu ve topraklama kablosu, güç kaynağı üzerindeki pozitif veya negatif soketlere göre bağlanarak seçilebilir.

TIG kaynağı için polaritenin (+/-) de değiştirilmesi gerekir. Polarite, kaynak akım kablosu ve topraklama kablosu, güç kaynağı üzerindeki pozitif veya negatif soketlere göre bağlanarak seçilebilir.

Çift tel besleyici kurulumunda, iki tel besleyici için tasarlanmış ara bağlantı kablosunu kullanın.

Tüm kabloları doğru şekilde bağladığınızdan ve sıktığınızdan emin olun.

Gerilim azaltıcıyı değiştirme

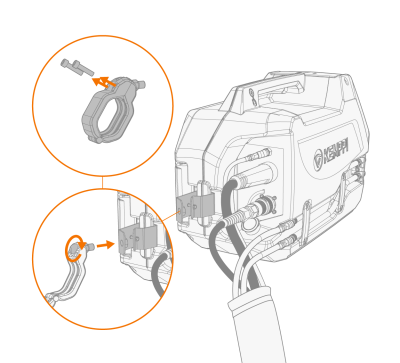

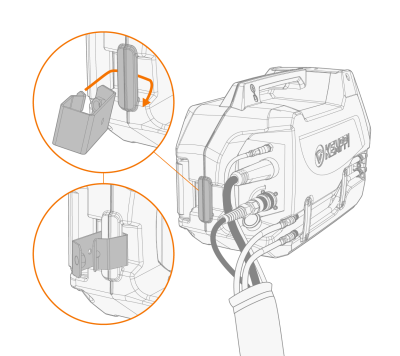

Ara bağlantı kablosunun güç kaynağı ucundaki gerilim azaltıcının çıkarılması ve değiştirilmesi:
