X5 Wire Feeder HD200
Bu bölümde X5 Wire Feeder HD200 Manual, AP ve APC'nin yapısı açıklanmaktadır.
|
Yaralanma veya elektrik çarpması riskini azaltmak için kaynak sırasında tel besleyici kapaklarını kapalı tutun. Tel besleyicinin içini temiz tutmak için diğer zamanlarda da kapakları kapalı tutun. |
|

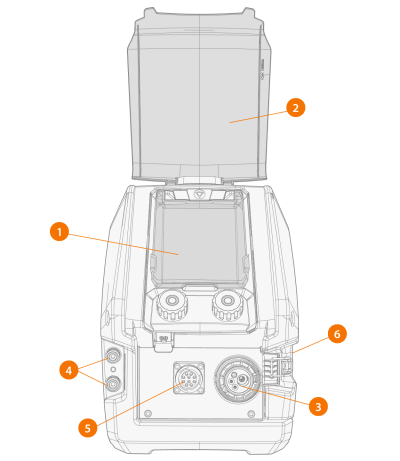

1.
|
Kontrol paneli (ve kontrol paneli ekran kapağı *) |
>> X5 Wire Feeder HD200 Manual kontrol paneli hakkında daha fazla bilgi için X5 WF 300 Manual ve HD200 Manual'in kontrol paneli bölümüne bakın.
>> X5 Wire Feeder HD200 AP/APC kontrol paneli hakkında daha fazla bilgi için AP/APC kontrol paneli bölümüne bakın.
|
2.
|
Kontrol paneli kapağı * |
|
3.
|
Kaynak kablosu bağlantısı için Euro soketi |
|
4.
|
Soğutma sıvısı giriş ve çıkış soketleri (renk kodlu) |
|
5.
|
Kontrol kablosu soketi (10 pimli) |
|
6.
|
Tel besleme dolabı ve dolap kapağı mandalı. |
* Ekran ve kontrol paneli kapakları standart olarak gelir. İhtiyaçlarınıza göre her ikisi de çıkarılabilir.

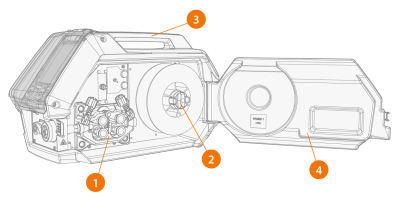

Tel besleme dolabı
|
1.
|
Tel besleme makarası mekanizması |
>> Tel makaralarının kurulumu hakkında daha fazla bilgi için Tel makarası ve göbeği (200) bölümüne bakın.
|
4.
|
Tel besleyici kabin kapısı |
|

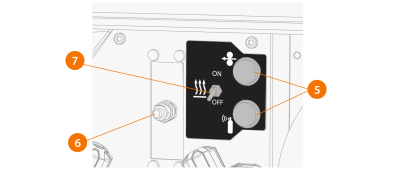

5.
|
Tel inç düğmesi ve gaz testi düğmeleri |
|
6.
|
Koruyucu gaz akış regülatörü valfi |
|
7.
|
Kabin ısıtıcısı anahtarı (kabin ısıtıcısı opsiyoneldir). |
|
Gaz için dahili rotametreye sahip ayrı bir model versiyonu da mevcuttur. Bu durumda, gaz akış regülatörü, rotametre ayar topuzu ve skalası ile değiştirilir. |

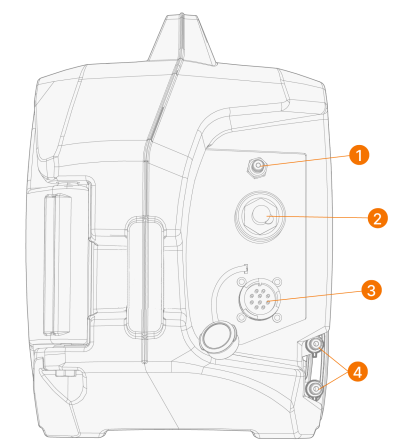

Ara bağlantı kablosu konnektörleri
|
1.
|
Koruyucu gaz hortumu soketi |
|
2.
|
Kaynak akımı kablosu konnektörü (DIX) |
|
3.
|
Kontrol kablosu soketi |
|
4.
|

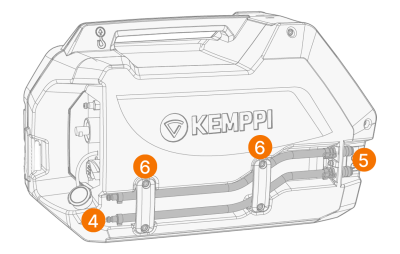

Soğutma sıvısı hortum bağlantıları * |
|
5.
|
Soğutma sıvısı giriş ve çıkış bağlantı tutucusu |
|
6.
|
Soğutma sıvısı hortum kanalı braketleri. |
X3 HD200 tel besleyici ile soğutma sıvısı hortumları öne doğru yönlendirilen devam hortumlarına bağlanır.
Kabloları takmak ve bağlamak için X5 ara bağlantı kablosu ve Kabloların takılması (X5 WF HD200) bölümüne bakın.
Tel besleyici sabitleme aksesuarları
X5 Wire Feeder HD200, ek koruma ve kurulum seçenekleri için tel besleyici koruma sürgüleri ile donatılabilir. Koruma sürgüleri kullanıldığında, X5 Wire Feeder HD200, X5 Wire Feeder 300 ile aynı isteğe bağlı sabitleme aksesuar setleri kullanılarak X5 güç kaynaklarının üzerine de monte edilebilir. Koruma sürgüleri ile doğrudan tel besleyici arabasına ve 2 tekerlekli arabağa bağlamak da mümkündür.
