X5 Wire Feeder 300
Bu bölümde, X5 Wire Feeder 300 Manual ve 300 AP/APC'nin yapısı açıklanmaktadır.
|
Modele özgü farklılıklar olabilir. |
|
1.
|
Kontrol paneli (ve menteşeli kontrol paneli kapağı) |
>> X5 Wire Feeder 300 AP/APC kontrol paneli hakkında daha fazla bilgi için AP/APC kontrol paneli bölümüne bakın.
>> X5 Wire Feeder 300 Manual kontrol paneli hakkında daha fazla bilgi için Manual kontrol paneli bölümüne bakın.
>> Tel besleyici kabin kapısı
>> Kol
|
Yaralanma veya elektrik çarpması riskini azaltmak için kaynak sırasında tel besleyicinin üst kapağını kapalı tutun. Tel besleyicinin içini temiz tutmak için diğer zamanlarda da kapakları kapalı tutun. |
|
|
Kol, kısa mesafeli manuel taşıma için tasarlanmıştır. Ekipmanın kol askılarıyla geçici olarak askıya alınmasına (ör. hareket ettirmek için) izin verilir. |
|
4.
|
Kaynak kablosu bağlantısı için Euro soketi |
|
5.
|
Kontrol kablosu soketi |
|
6.
|
Soğutma sıvısı giriş ve çıkış soketleri (renk kodlu) |
|
7.
|
Alt besleyici senkronizasyon soketi |
|
8.
|
Yalnızca X5 Wire Feeder 300 AP/APC: Gerilim algılama kablosu soketi |
|
|
Desteklenen alt besleyiciler için kontrol paneli ayarlarına bakın. |
Tel besleyicinin iç kısmı (tel besleyici kabini)
>> Tel makaralarının kurulumu hakkında daha fazla bilgi için Tel makaraları ve göbekleri (300) bölümüne bakın.
|

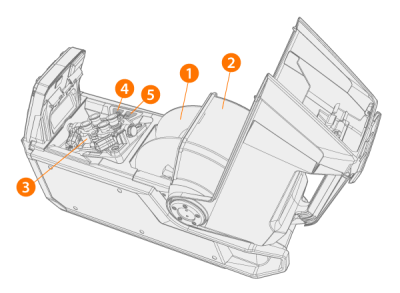

2.
|
Tel makarası kilitleme kapağı |
|
3.
|
Tel besleme makarası mekanizması |
>> Dolgu telini ileriye doğru yönlendirir (ark kapalıyken).
>> Koruyucu gaz akışını test eder ve gaz hattını yıkar.
Tel besleyicinin iç kısmı (ara bağlantı kablosu kabini)
|

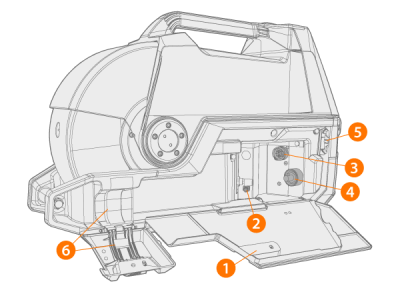

1.
|
Ara bağlantı kablosu kabin kapısı ve mandalı |
|
2.
|
Koruyucu gaz hortumu soketi |
|
3.
|
Kontrol kablosu soketi |
|
4.
|
Kaynak akım kablosu euro tipi soketi |
|
5.
|
Soğutma sıvısı hortumu bağlantı yuvası |
|
6.
|
Ara bağlantı kablosu gerilim azaltıcı |
|
7.
|

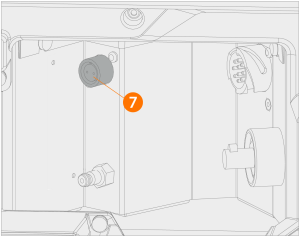

X5 Wire Feeder 300 AP/APC: Ara bağlantı kablosu için gerilim algılama kablosu soketi |
Kabloları takmak ve bağlamak için X5 ara bağlantı kablosu ve Kabloları takma bölümüne bakın.
Gaz için yerleşik rotametre dahilse bu soket, ara bağlantı kablosu kabininde de bulunur.
Tel besleyici sabitleme aksesuarları
X5 Wire Feeder 300, aşağıdaki isteğe bağlı sabitleme aksesuar setleriyle bir X5 güç kaynağının üzerine kurulabilir:
|
•
|
Bir tel besleyici için sabit sabitleme plakaları ve kilitleme mekanizması |
|
•
|
Bir tel besleyici için kilitleme mekanizmalı döner plaka |
|
•
|
İki tel besleyici için iki kilitleme mekanizmalı çift döner plaka |
|
•
|
Bir tel besleyici için dengeleme kollu döner plaka. |
