X5 Wire Feeder 200
Bu bölümde, X5 Wire Feeder 200 Manual'in yapısı açıklanmaktadır.
|
Yaralanma veya elektrik çarpması riskini azaltmak için kaynak sırasında tel besleyici kapaklarını kapalı tutun. Tel besleyicinin içini temiz tutmak için diğer zamanlarda da kapakları kapalı tutun. |
|
|
Kol, kısa mesafeli manuel taşıma için tasarlanmıştır. Ekipmanın kol askılarıyla geçici olarak askıya alınmasına (ör. hareket ettirmek için) izin verilir. |

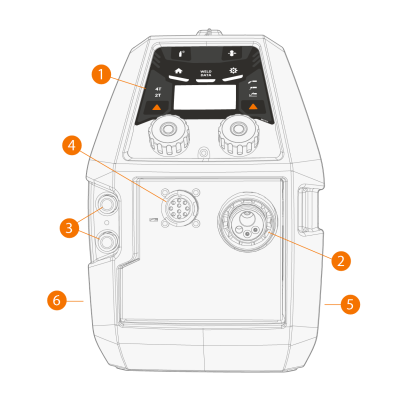

>> X5 Wire Feeder 200 Manual kontrol paneli hakkında daha fazla bilgi için Manual kontrol paneli bölümüne bakın.
|
2.
|
Kaynak kablosu bağlantısı için Euro soketi |
|
3.
|
Soğutma sıvısı giriş ve çıkış soketleri (renk kodlu) |
|
4.
|
Kontrol kablosu soketi |
|
5.
|
Tel besleme kabininin yan kısmı |
|
6.
|
Ara bağlantı kablosu kabini yan kısmı |

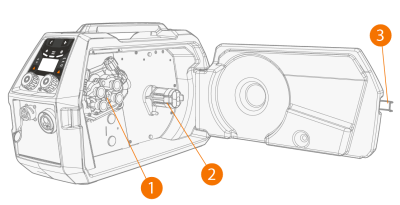

Tel besleyicinin iç kısmı (tel besleme kabini)
|
1.
|
Tel besleme makarası mekanizması |
>> Tel makaralarının kurulumu hakkında daha fazla bilgi için Tel makarası ve göbeği (200) bölümüne bakın.
|
3.
|
Tel besleyici kabin kapısı mandalı |

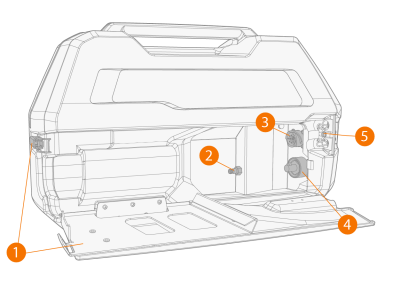

Tel besleyicinin iç kısmı (ara bağlantı kablosu kabini)
|
1.
|
Ara bağlantı kablosu kabini kapağı ve kilitleme mandalı |
>> Kapının arka kısmı aynı zamanda kablo için bir gerilim azaltıcı görevi görür.
|
2.
|
Koruyucu gaz hortumu soketi |
|
3.
|
Kontrol kablosu soketi |
|
4.
|
Kaynak akım kablosu euro tipi soketi |
|
5.
|
Soğutma sıvısı hortumu bağlantı yuvası |
Kabloları takmak ve bağlamak için X5 ara bağlantı kablosu ve Kabloları takma bölümüne bakın.
Tel besleyici sabitleme aksesuarları
X5 Wire Feeder 200, ek koruma ve kurulum seçenekleri için bir çelik boru çerçevesi ile donatılabilir. Çelik boru çerçevesi kullanıldığında, X5 Wire Feeder 200, X5 Wire Feeder 300 ile aynı isteğe bağlı sabitleme aksesuar setleri kullanılarak X5 güç kaynaklarının üzerine de takılabilir.
