Installera gasflaska och testa gasflödet
|
Hantera gasflaskor försiktigt. En skada på en gasflaska eller dess ventil kan orsaka person- eller egendomsskada! |
|
Kontrollera att gasflaskan är ordentligt förankrad i stående position i en specialhållare på väggen eller på svetsutrustningsvagnen. Gasflaskans ventil ska alltid vara stängd när du inte svetsar. |
|
- Om en transportenhet med gasflaskställ används ska gasflaskan först monteras på transportenheten och därefter görs anslutningarna. - Montera svetspistolen på trådmatarverket innan gasflaskan installeras och testas. - Använd inte hela innehållet i flaskan. - Använd alltid en godkänd och testad regulator och flödesmätare. |
För val av gas och utrustning, kontakta din Kemppi återförsäljare.
| 1. | Utan vagn med hylla för gasflaska: Placera gasflaskan på en lämplig och säker plats. |
| 2. | Vagn med hylla för gasflaska: Flytta gasflaskan till transportenhetens gasflaskhållare och säkra den på plats med de medföljande remmarna. |
| 3. | Anslut svetspistolen till trådmatarverket om den inte redan är ansluten. |
| 4. | Anslut gasslangen till trådmatarverket. |
|
|
I en standardinstallation ingår gasslangen i mellanledarsatsen (för mer information, se Installation av kablar (X5 WF 200, X5 WF 300, X5 WF HD300) eller Installera kablar (X5 WF HD200)). |
| 5. | Öppna gasflaskans ventil. |
| 6. | Tryck på knappen för gastest som sitter i trådmatarverkets skåp, för att spola ut resterna av föregående skyddsgas och mata in ny gas i systemet. |

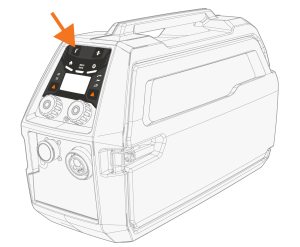

>> På X5 Wire Feeder 200 Manual sitter gastestknappen på funktionspanelen:

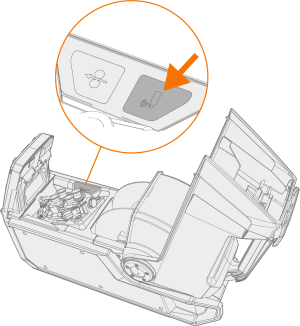

>> På X5 Wire Feeder 300 sitter gastestknappen placerad i trådmatarverkets skåp:

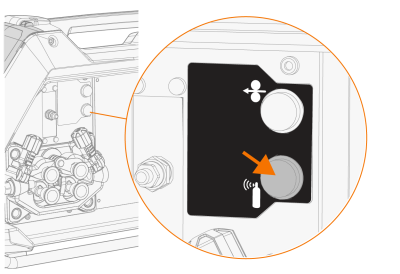

>> På X5 Wire Feeder HD200 sitter gastestknappen placerad i trådmatarverkets skåp:

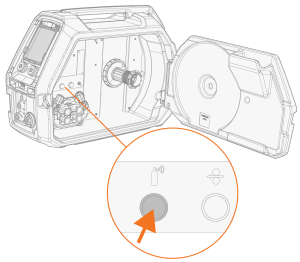

>> På X5 Wire Feeder HD300 sitter gastestknappen placerad i trådmatarverkets skåp:
| 7. | Tryck en gång till på knappen för gastest för att justera gasflödet. Använd antingen den inbyggda rotametern eller en extern flödesmätare och regulator för mätning och justering. |
|
|
Du kan även använda gastestknappen för att testa att gasen strömmar genom systemet på rätt sått. |
Rekommenderade gasflöden (endast för allmän vägledning):
| TIG* | MIG** | |
|---|---|---|
| Argon | 5...15 l / min | 10...25 l / min |
| Helium | 15...30 l / min | - |
| Argon + 18-25% CO2 | - | 10...25 l / min |
| CO2 | - | 10...25 l / min |
* Beroende på gaskåpans storlek.
** Beroende på gaskåpans storlek och svetsströmmen.
Justering av gasvakt (tillval)
Känslighetsnivån för den valfria (endast med X5 Wire Feeder HD300) gasvakten kan justeras enligt följande.
| 1. | Öppna skåpet för mellanledaren. |

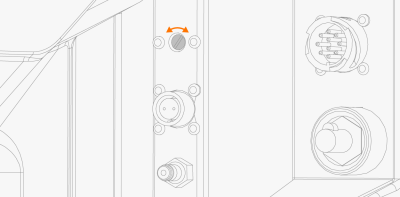

| 2. | Vrid gasvaktens justerskruv med en platt skruvmejsel för att justera känsligheten i önskad riktning (+/-). |
| 3. | Testa att gasvakten fungerar korrekt med den nya inställningen. |
Gasvakten kan slås på och av i kontrollpanelens inställningar: Manuell funktionspanel: Inställningar och AP/APC funktionspanel: Inställningar.
