Установка кабелей (X5 WF 200, X5 WF 300, X5 WF HD300)

Подключите соединительный кабель сначала к механизму подачи проволоки, а затем к источнику питания. Описание разъемов и их расположение см. в разделе X5 Wire Feeder 200, X5 Wire Feeder 300 или X5 Wire Feeder HD300 (в зависимости от модели механизма подачи проволоки).

Подключение соединительного кабеля к механизму подачи проволоки

1.

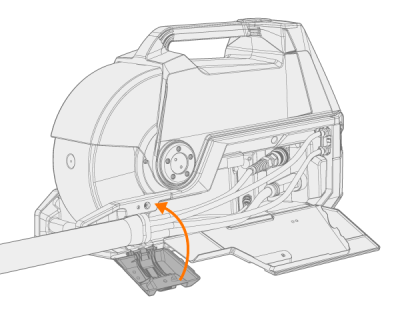

Откройте лючок коммутационного ящика, чтобы открыть доступ к разъемам.

2.

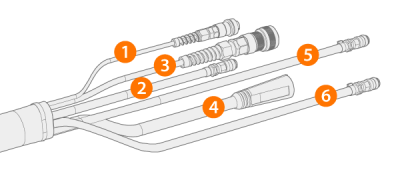

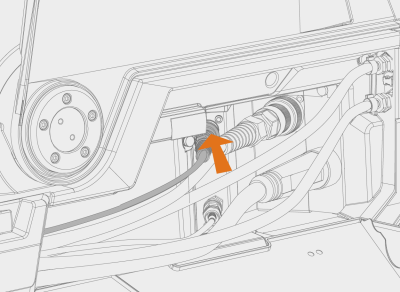

Подключите сварочный кабель (4) к механизму подачи проволоки. Вставьте кабель как можно дальше, а затем поверните разъем по часовой стрелке, чтобы затянуть кабель на его месте.

Затяните сварочный кабель от руки как можно сильнее. Если разъем сварочного кабеля плохо затянут, он может перегреваться.

3.

Вставьте шланг защитного газа (2) в разъем шланга защитного газа до его фиксации.

4.

Подключите кабель управления (3) к разъему. Поверните кольцо по часовой стрелке, чтобы зафиксировать его.

5.

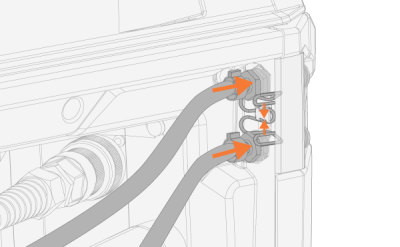

В случае использования дополнительного блока охлаждения поместите соединители шлангов охлаждающей жидкости (5, 6) в гнезда и пропустите через отверстие.

>>  Сожмите пружинные фиксаторы, чтобы вставить соединители в гнезда. После отпускания пружинных фиксаторов убедитесь, что они зафиксировались в пазах шланговых соединителей.

6.

Если вы используете кабель потенциального считывания (1), подключите его к разъему кабеля потенциального считывания в шкафу.

Отдельный кабель потенциального считывания поддерживается только источниками питания Pulse+.

7.

Обеспечьте нужное натяжение кабеля.

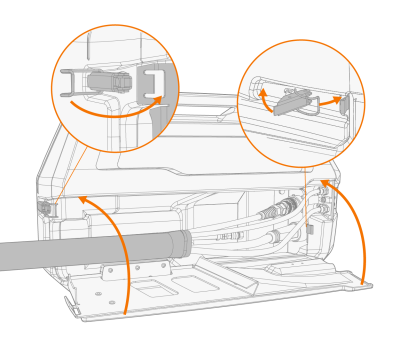

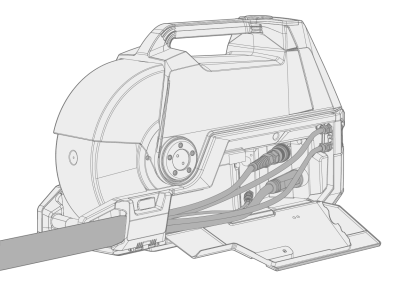

>>  X5 Wire Feeder 200: Установите кабель в гнездо на механизме подачи проволоки и закрепите его путем закрытия лючка и запирания фиксаторов.

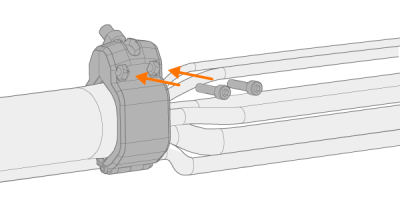

>>  X5 Wire Feeder 300: Прикрепите узел компенсатора натяжения кабеля к гнезду на механизме подачи проволоки и закрепите его путем закрытия и запирания фиксатора компенсатора натяжения.

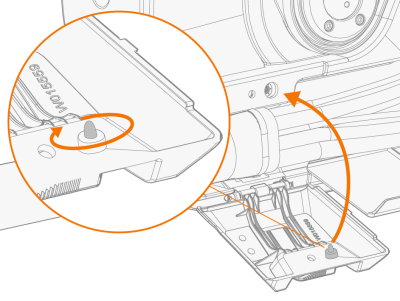

Проверьте затяжку ручки разжимного фиксатора и при необходимости подтяните ее:

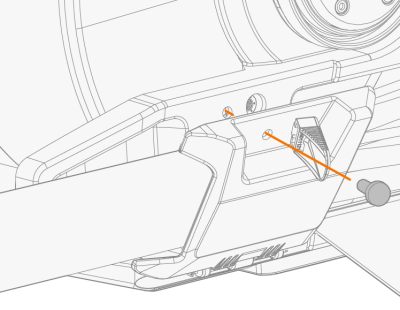

Совет. Дополнительный фиксатор компенсации натяжения X5 Wire Feeder 300 (винт M6x16), опция:

8.

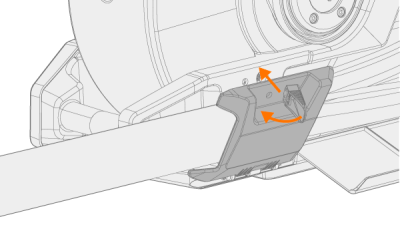

X5 Wire Feeder 300: закройте и заприте дверцу коммутационного ящика.

При подключении кабелей к механизму подачи проволоки прокладывайте кабели аккуратно, чтобы дверка коммутационного ящика свободно закрывалась.

Соединительный кабель нагревается во время сварки. Дверка коммутационного ящика механизма подачи проволоки должна быть закрыта во время сварки. С кабелями следует обращаться осторожно при открытии дверки коммутационного ящика непосредственно после сварки.

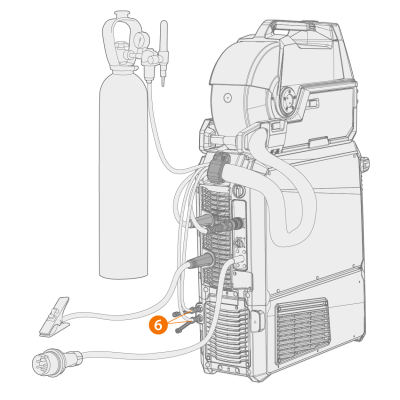

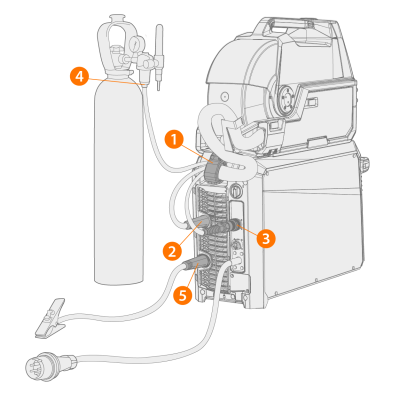

Подключите соединительный кабель и кабель заземления к источнику питания.

1.

Прикрепите компенсатор натяжения (1) кабеля к задней монтажной пластине.

2.

Подключите сварочный кабель к положительному разъему (+) (2) на источнике питания.

3.

Подключите кабель заземления к отрицательному разъему (-) (5) на источнике питания.

4.

Подключите кабель управления (3) к источнику питания.

5.

Подключите шланг для подачи защитного газа (4) к газовому баллону.

6.

В случае использования дополнительного блока охлаждения подключите шланги охлаждающей жидкости (6). Шланги имеют цветовую маркировку.

7.

Только источники питания Pulse+. Если вы используете кабель потенциального считывания, подключите его к разъему (7) на задней панели источника питания.

В большинстве случаев применения сварки MIG/MAG и присадочной проволоки используется сварочный кабель устройства подачи проволоки, подключенный к положительному зажиму источника питания. Полярность выбирается путем присоединения сварочного кабеля и кабеля заземления либо к положительному, либо к отрицательному разъемам источника питания соответственно.

Для сварки TIG необходимо переключить полярность (+/-). Полярность выбирается путем присоединения сварочного кабеля и кабеля заземления либо к положительному, либо к отрицательному разъемам источника питания соответственно.

В конфигурации с двойным механизмом подачи проволоки используйте соединительный кабель, предназначенный для двух механизмов подачи проволоки.

Убедитесь, что все кабели правильно подключены и надежно затянуты.

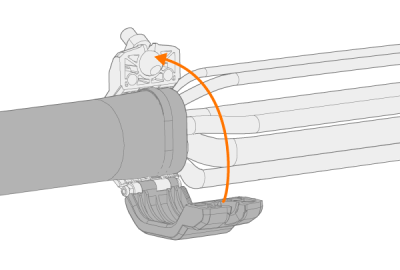

Замена компенсатора натяжения

Снятие и замена компенсатора натяжения соединительного кабеля со стороны источника питания:
