X5 Wire Feeder 300
В этом разделе описана конструкция механизмов подачи проволоки X5 Wire Feeder 300 Manual и 300 AP/APC.
|
Возможны определенные отличия в зависимости от модели. |
|
1.
|
Панель управления (и поворотная крышка панели управления) |
>> Более подробная информация о панели управления X5 Wire Feeder 300 AP/APC приведена в разделе Панель управления AP/APC.
>> Более подробная информация о панели управления X5 Wire Feeder 300 Manual приведена в разделе Ручная панель управления.
>> Дверка коммутационного ящика механизма подачи проволоки
>> Ручка
|
Во время сварки держите верхнюю крышку механизма подачи проволоки закрытой, чтобы снизить риск получения травмы или поражения электрическим током. Кроме того, держите верхнюю крышку постоянно закрытой для поддержания чистоты внутри механизма подачи проволоки. |
|
|
Ручка предназначена для ручной переноски на небольшие расстояния. Допускается непродолжительное подвешивание оборудования за ручку с помощью строп (например, для перемещения). |
|
3.
|
Защелка верхней крышки |
|
4.
|
Разъем типа Euro для подключения сварочного кабеля |
|
5.
|
Разъем кабеля управления |
|
6.
|
Разъемы подвода и отвода охлаждающей жидкости (с цветовой маркировкой) |
|
7.
|
Разъем синхронизации вспомогательного устройства подачи проволоки |
|
8.
|
Только в механизме подачи проволоки X5 Wire Feeder 300 AP/APC: Разъем кабеля потенциального считывания |
|
|
См. сведения о вспомогательных устройствах подачи проволоки в настройках панели управления. |

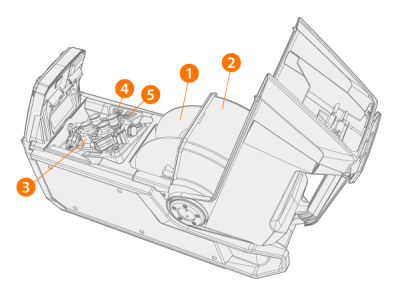

Внутри механизма подачи проволоки (корпус механизма подачи проволоки)
>> Более подробная информация о катушках проволоки приведена в разделе Катушки проволоки и втулки (300).
|
2.
|
Запорная крышка катушки проволоки |
|
3.
|
Проволокоподающий механизм |
|
4.
|
Кнопка протяжки проволоки |
>> Подача присадочной проволоки (при погашенной дуге).
|
5.
|
Кнопка проверки подачи газа |
>> Проверка расхода защитного газа и продувка газовой линии.

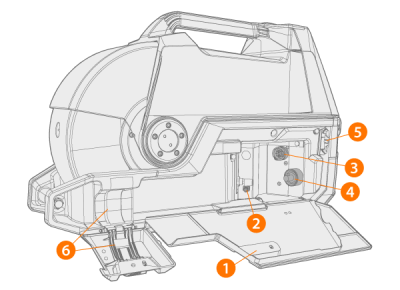

Внутри механизма подачи проволоки (коммутационный ящик)
|
1.
|
Дверка коммутационного ящика и фиксатор |
|
2.
|
Соединитель шланга защитного газа |
|
3.
|
Разъем кабеля управления |
|
4.
|
Разъем кабеля сварочного тока |
|
5.
|
Гнездо установки шлангов охлаждающей жидкости |
|
6.
|
Компенсатор натяжения соединительного кабеля |
|
7.
|

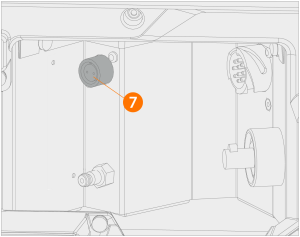

X5 Wire Feeder 300 AP/APC: Разъем кабеля потенциального считывания для соединительного кабеля |
Информация об установке и подключении кабелей приведена в разделах Соединительный кабель X5 и Установка кабелей.
Если используется встроенный расходомер газа, он также находится в коммутационном ящике.
Крепежные принадлежности для механизма подачи проволоки
Механизм подачи проволоки X5 Wire Feeder 300 можно установить на источник питания X5 с помощью следующих дополнительных комплектов крепежных принадлежностей.
|
•
|
Неподвижная монтажная пластина и механизм фиксации для одного механизма подачи проволоки |
|
•
|
Поворотная пластина и механизм фиксации для одного механизма подачи проволоки |
|
•
|
Двойная поворотная пластина и механизм фиксации для двух механизмов подачи проволоки |
|
•
|
Поворотная пластина с противовесом для одного механизма подачи проволоки |
