Соединительный кабель X5

Соединительные кабели системы X5 FastMig могут иметь разную длину и конфигурации с зависимости от конфигурации оборудования.

Информация об установке соединительного кабеля приведена в разделе Установка кабелей (X5 WF 200, X5 WF 300, X5 WF HD300) и Установка кабелей (X5 WF HD200).

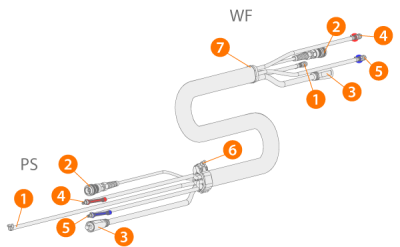

С водяным охлаждением

(PS = конец соединительного кабель со стороны источника питания, WF = конец соединительного кабеля со стороны механизма подачи проволоки.)

1. Шланг подачи защитного газа
2. Кабель управления
3. Сварочный кабель
4. Шланг охлаждающей жидкости (выходной/входной, с цветовой маркировкой)
5. Шланг охлаждающей жидкости (выходной/входной, с цветовой маркировкой)
6. Компенсатор натяжения (со стороны источника питания)
7. Компенсатор натяжения (со стороны механизма подачи проволоки).

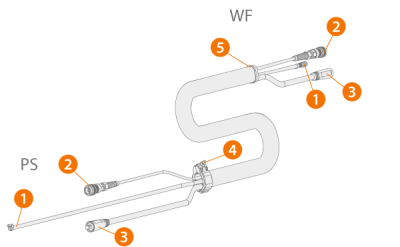

Без водяного охлаждения

(PS = конец соединительного кабель со стороны источника питания, WF = конец соединительного кабеля со стороны механизма подачи проволоки.)

1. Шланг подачи защитного газа
2. Кабель управления
3. Сварочный кабель
4. Компенсатор натяжения (со стороны источника питания)
5. Компенсатор натяжения (со стороны механизма подачи проволоки).

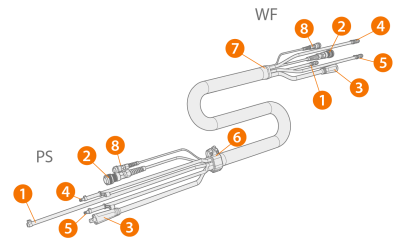

С кабелем потенциального считывания и водяным охлаждением

(PS = конец соединительного кабель со стороны источника питания, WF = конец соединительного кабеля со стороны механизма подачи проволоки.)

1. Шланг подачи защитного газа
2. Кабель управления
3. Сварочный кабель
4. Шланг охлаждающей жидкости (выходной/входной, с цветовой маркировкой)
5. Шланг охлаждающей жидкости (выходной/входной, с цветовой маркировкой)
6. Компенсатор натяжения (со стороны источника питания)
7. Компенсатор натяжения (со стороны механизма подачи проволоки)
8. Кабель потенциального считывания.

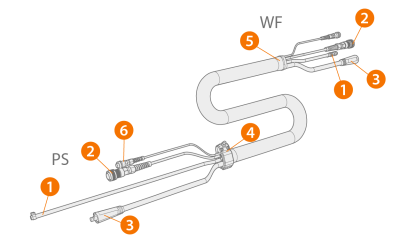

С кабелем потенциального считывания без водяного охлаждения

(PS = конец соединительного кабель со стороны источника питания, WF = конец соединительного кабеля со стороны механизма подачи проволоки.)

1. Шланг подачи защитного газа
2. Кабель управления
3. Сварочный кабель
4. Компенсатор натяжения (со стороны источника питания)
5. Компенсатор натяжения (со стороны механизма подачи проволоки)
6. Кабель потенциального считывания.

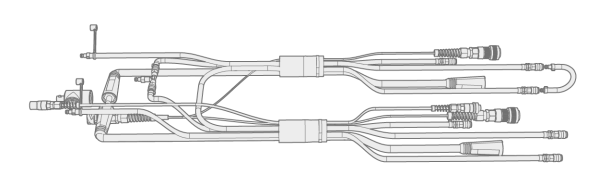

Переходный кабель для конфигурации с двумя механизмами подачи проволоки

Переходный кабель для конфигурации с двумя механизмами подачи проволоки разветвляет один соединительный кабель к двум механизмам подачи проволоки.

Характеристики соединительных кабелей

Кабель Тип кабеля*

Длина кабеля

 Охлаждение Тип разъема
X57002MW 70 мм2 2 м Водяное охлаждение 10-контактный (управление), защелкивающийся (вода/газ), DIX (ток)
X57005MW 70 мм2 5 м Водяное охлаждение 10-контактный (управление), защелкивающийся (вода/газ), DIX (ток)
X57010MW 70 мм2 10 м Водяное охлаждение 10-контактный (управление), защелкивающийся (вода/газ), DIX (ток)
X57015MW 70 мм2 15 м Водяное охлаждение 10-контактный (управление), защелкивающийся (вода/газ), DIX (ток)
X57020MW 70 мм2 20 м Водяное охлаждение 10-контактный (управление), защелкивающийся (вода/газ), DIX (ток)
X57030MW 70 мм2 30 м Водяное охлаждение 10-контактный (управление), защелкивающийся (вода/газ), DIX (ток)
X57040MW 70 мм2 40 м Водяное охлаждение 10-контактный (управление), защелкивающийся (вода/газ), DIX (ток)
X57002MG 70 мм2 2 м Газовое охлаждение 10-контактный (управление), защелкивающийся (газ), DIX (ток)
X57005MG 70 мм2 5 м Газовое охлаждение 10-контактный (управление), защелкивающийся (газ), DIX (ток)
X57010MG 70 мм2 10 м Газовое охлаждение 10-контактный (управление), защелкивающийся (газ), DIX (ток)
X57015MG 70 мм2 15 м Газовое охлаждение 10-контактный (управление), защелкивающийся (газ), DIX (ток)
X57020MG 70 мм2 20 м Газовое охлаждение 10-контактный (управление), защелкивающийся (газ), DIX (ток)
X57025MG 70 мм2 25 м Газовое охлаждение 10-контактный (управление), защелкивающийся (газ), DIX (ток)
X57030MG 70 мм2 30 м Газовое охлаждение 10-контактный (управление), защелкивающийся (газ), DIX (ток)
X57035MG 70 мм2 35 м Газовое охлаждение 10-контактный (управление), защелкивающийся (газ), DIX (ток)
X57005MWV 70 мм2 5 м Водяное охлаждение 10-контактный (управление), защелкивающийся (вода/газ), DIX (ток), 2-контактный (контроль уровня напряжения)
X57010MGV 70 мм2 10 м Газовое охлаждение 10-контактный (управление), защелкивающийся (газ), DIX (ток), 2-контактный (контроль уровня напряжения)
X57010MWV 70 мм2 10 м Водяное охлаждение 10-контактный (управление), защелкивающийся (вода/газ), DIX (ток), 2-контактный (контроль уровня напряжения)
X57002MGV 70 мм2 2 м Газовое охлаждение 10-контактный (управление), защелкивающийся (газ), DIX (ток), 2-контактный (контроль уровня напряжения)
X57002MWV 70 мм2 2 м Водяное охлаждение 10-контактный (управление), защелкивающийся (вода/газ), DIX (ток), 2-контактный (контроль уровня напряжения)
X57005MGV 70 мм2 5 м Газовое охлаждение 10-контактный (управление), защелкивающийся (газ), DIX (ток), 2-контактный (контроль уровня напряжения)
X57020MGV 70 мм2 20 м Газовое охлаждение 10-контактный (управление), защелкивающийся (газ), DIX (ток), 2-контактный (контроль уровня напряжения)
X57020MWV 70 мм2 20 м Водяное охлаждение 10-контактный (управление), защелкивающийся (вода/газ), DIX (ток), 2-контактный (контроль уровня напряжения)
X57030MGV 70 мм2 30 м Газовое охлаждение 10-контактный (управление), защелкивающийся (газ), DIX (ток), 2-контактный (контроль уровня напряжения)
X57030MWV 70 мм2 30 м Водяное охлаждение 10-контактный (управление), защелкивающийся (вода/газ), DIX (ток), 2-контактный (контроль уровня напряжения)
X59502MW 95 мм2 2 м Водяное охлаждение 10-контактный (управление), защелкивающийся (вода/газ), DIX (ток)
X59502MWV 95 мм2 2 м Водяное охлаждение 10-контактный (управление), защелкивающийся (вода/газ), DIX (ток), 2-контактный (контроль уровня напряжения)
X59505MW 95 мм2 5 м Водяное охлаждение 10-контактный (управление), защелкивающийся (вода/газ), DIX (ток)
X59510MW 95 мм2 10 м Водяное охлаждение 10-контактный (управление), защелкивающийся (вода/газ), DIX (ток)
X59502MG 95 мм2 2 м Газовое охлаждение 10-контактный (управление), защелкивающийся (газ), DIX (ток)
X59505MG 95 мм2 5 м Газовое охлаждение 10-контактный (управление), защелкивающийся (газ), DIX (ток)
X59510MG 95 мм2 10 м Газовое охлаждение 10-контактный (управление), защелкивающийся (газ), DIX (ток)

* Сварочный кабель
