Установка кабелей (X5 WF HD200)

Подключите соединительный кабель сначала к механизму подачи проволоки, а затем к источнику питания. Описание разъемов и их расположений приведено в разделе X5 Wire Feeder HD200.

Подключение соединительного кабеля к механизму подачи проволоки

1.

Подключите сварочный кабель к механизму подачи проволоки. Вставьте кабель как можно дальше, а затем поверните разъем по часовой стрелке, чтобы затянуть кабель на его месте.

Затяните сварочный кабель от руки как можно сильнее. Если разъем сварочного кабеля плохо затянут, он может перегреваться.

2.

Прижмите шланг защитного газа к разъему газового шланга так, чтобы он зафиксировался.

3.

Подключите кабель управления к разъему. Поверните кольцо по часовой стрелке, чтобы зафиксировать его.

4.

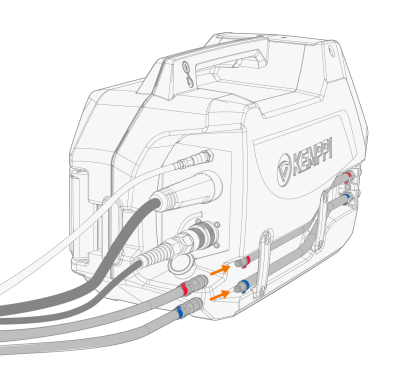

Если у вас есть дополнительный блок охлаждения, подсоедините шланги охлаждающей жидкости к соединителям шлангов продолжения. Выходные и входные разъемы имеют цветовую маркировку.

5.

Обеспечьте нужное натяжение кабеля.

>>  Отпустите винты блока разгрузки натяжения, чтобы открыть верхнюю секцию. Затем установите кабельный блок на блок и закрепите его, закрыв верхнюю часть и установив винты на место.

>>  Если это еще не сделано, подключите блок разгрузки натяжения к интерфейсу на задней панели механизма подачи проволоки.

При подключении кабелей к механизму подачи проволоки прокладывайте их аккуратно.

Соединительный кабель нагревается во время сварки, поэтому с кабелями следует обращаться осторожно.

Подключите соединительный кабель и кабель заземления к источнику питания.

1.

Прикрепите компенсатор натяжения (1) кабеля к задней монтажной пластине.

2.

Подключите сварочный кабель к положительному разъему (+) (2) на источнике питания.

3.

Подключите кабель заземления к отрицательному разъему (-) (5) на источнике питания.

4.

Подключите кабель управления (3) к источнику питания.

5.

Подключите шланг для подачи защитного газа (4) к газовому баллону.

6.

В случае использования дополнительного блока охлаждения подключите шланги охлаждающей жидкости (6). Шланги имеют цветовую маркировку.

В большинстве случаев применения сварки MIG/MAG и присадочной проволоки используется сварочный кабель устройства подачи проволоки, подключенный к положительному зажиму источника питания. Полярность выбирается путем присоединения сварочного кабеля и кабеля заземления либо к положительному, либо к отрицательному разъемам источника питания соответственно.

Для сварки TIG необходимо переключить полярность (+/-). Полярность выбирается путем присоединения сварочного кабеля и кабеля заземления либо к положительному, либо к отрицательному разъемам источника питания соответственно.

В конфигурации с двойным механизмом подачи проволоки используйте соединительный кабель, предназначенный для двух механизмов подачи проволоки.

Убедитесь, что все кабели правильно подключены и надежно затянуты.

Замена компенсатора натяжения

Снятие и замена компенсатора натяжения соединительного кабеля со стороны источника питания:
