X5 Wire Feeder HD200

В этом разделе описана структура руководства (Manual), AP и APC механизма подачи проволоки X5 Wire Feeder HD200.

Во время сварки держите крышки механизма подачи проволоки закрытыми, чтобы снизить риск получения травмы или поражения электрическим током. Кроме того, держите крышки постоянно закрытыми для поддержания чистоты внутри механизма подачи проволоки.

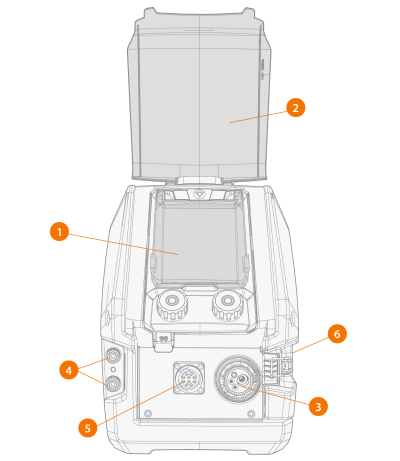

1. Панель управления (и крышка дисплея панели управления *)

>>  Более подробная информация о панели управления X5 Wire Feeder HD200 Manual приведена в разделе Панель управления X5 WF 300 Manual и HD200 Manual.

>>  Более подробная информация о панели управления X5 Wire Feeder HD200 AP/APC приведена в разделе Панель управления AP/APC.

2. Крышка панели управления *
3. Разъем типа Euro для подключения сварочного кабеля
4. Разъемы подвода и отвода охлаждающей жидкости (с цветовой маркировкой)
5. Разъем кабеля управления (10-контактный)
6. Шкаф для подачи проволоки и защелка двери шкафа.

* Крышки дисплея и панели управления входят в стандартную комплектацию. Любая из них может быть снята в соответствии с вашими требованиями.

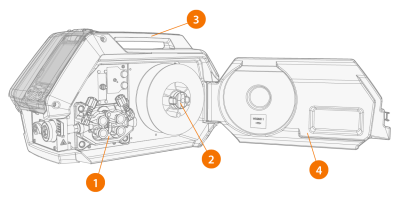

Шкаф для подачи проволоки

1. Проволокоподающий механизм
2. Втулка катушки проволоки

>>  Более подробная информация о катушках проволоки приведена в разделе Катушка с проволокой и ступица (200).

3. Ручка механизма подачи проволоки
4. Дверка коммутационного ящика механизма подачи проволоки

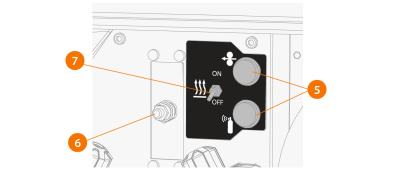

5. Протяжка проволоки и кнопки проверки подачи газа
6. Регулятор расхода защитного газа
7. Выключатель подогревателя корпуса (подогреватель корпуса - опция).
Также доступна отдельная версия модели со встроенным расходомером для газа. В этом случае вместо регулятора расхода газа устанавливается ручка регулировки расходомера и шкала.

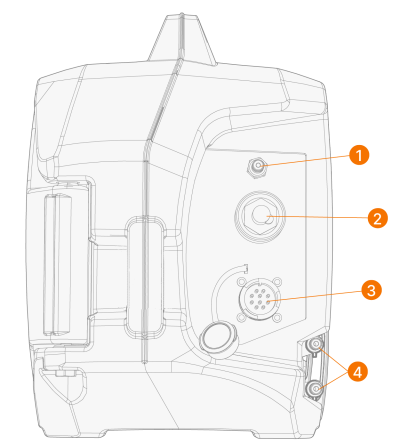

Разъемы соединительных кабелей

1. Соединитель шланга подачи защитного газа
2. Разъем для сварочного кабеля (DIX)
3. Разъем кабеля управления

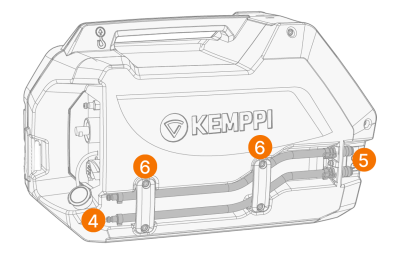

4. Соединители шлангов охлаждающей жидкости *
5. Держатель разъема для подвода и отвода охлаждающей жидкости
6. Кронштейны воздуховодов для шлангов охлаждающей жидкости.

* В механизме подачи проволоки X3 HD200 шланги охлаждающей жидкости подсоединяются к шлангам продолжения, которые направляются вперед.

Информация об установке и подключении кабелей приведена в разделах Соединительный кабель X5 и Установка кабелей (X5 WF HD200).

Крепежные принадлежности для механизма подачи проволоки

X5 Wire Feeder HD200 может быть оснащен защитными направляющими для дополнительной защиты и возможности установки. При использовании защитных направляющих X5 Wire Feeder HD200 можно также устанавливать поверх источников питания X5 с помощью тех же комплектов дополнительных крепежных принадлежностей, что и для X5 Wire Feeder 300. С защитными направляющими также возможно прямое подключение к механизму подачи проволоки и двухколесной тележке.
