X5 Wire Feeder HD300
В этом разделе описана конструкция механизма подачи проволоки X5 Wire Feeder HD300.
|
Возможны определенные отличия в зависимости от модели. |

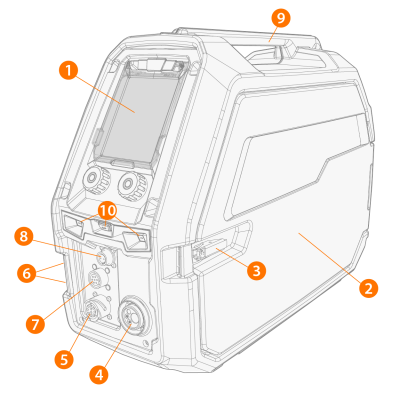

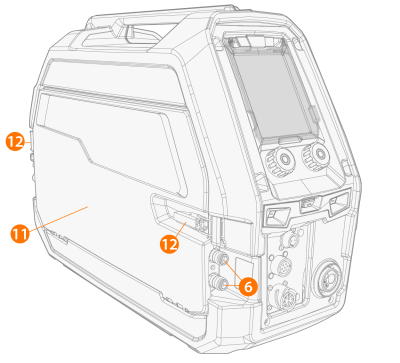

X5 Wire Feeder HD300:
|
1.
|
Панель управления (и поворотная крышка панели управления) |
>> Более подробная информация о панели управления X5 Wire Feeder 300 Manual приведена в разделе Ручная панель управления.
>> Более подробная информация о панели управления X5 Wire Feeder 300 AP/APC приведена в разделе Панель управления AP/APC.
|
2.
|
Дверка коммутационного ящика механизма подачи проволоки |
|
Во время сварки держите крышку механизма подачи проволоки закрытой, чтобы снизить риск получения травмы или поражения электрическим током. Кроме того, держите дверцу ящика постоянно закрытой для поддержания чистоты внутри механизма подачи проволоки. |
|
3.
|
Фиксатор дверцы шкафа механизма подачи проволоки |
|
4.
|
Разъем типа Euro для подключения сварочного кабеля |
|
5.
|
Разъем кабеля управления |
|
6.
|

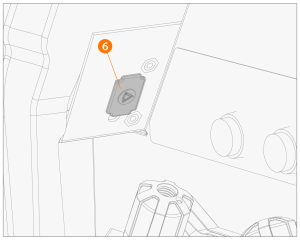

Разъемы подвода и отвода охлаждающей жидкости (с цветовой маркировкой) |
|
7.
|
Разъем синхронизации вспомогательного устройства подачи проволоки |
|
8.
|
Только модели AP/APC: Разъем кабеля потенциального считывания |
|
|
Подвешивание оборудования к ручке с помощью специальных принадлежностей для подвески (например, для подъема или перемещения). |
|
10.
|
Светодиодная подсветка с выключателем посередине |
>> Выключатель. Первое нажатие включает свет (полная яркость), второе нажатие приглушает свет (средняя яркость), третье нажатие выключает свет
>> Включает встроенный аккумулятор (аккумулятор заряжается, когда оборудование подключено к сети).
|
11.
|
Лючок коммутационного ящика |
|
12.
|
Защелки лючка коммутационного ящика |

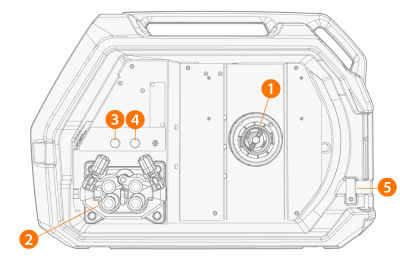

Внутри механизма подачи проволоки (корпус механизма подачи проволоки)
|
1.
|
Втулка катушки проволоки |
>> Более подробная информация о катушках проволоки приведена в разделе Установка и замена проволоки (X5 WF HD300).
|
2.
|
Проволокоподающий механизм |
|
3.
|
Кнопка проверки подачи газа |
>> Проверка расхода защитного газа и продувка газовой линии.
|
4.
|
Кнопка протяжки проволоки |
>> Подача присадочной проволоки (при погашенной дуге).
|
5.
|

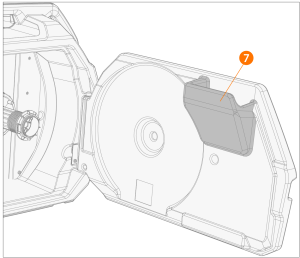

Отверстие для комплекта барабана для проволоки (дополнительно) |
>> Для обновления программного обеспечения и встроенного программного обеспечения.
>> Для временного хранения мелких предметов.
Если используется дополнительный встроенный расходомер газа, он также находится в шкафу механизма подачи проволоки.

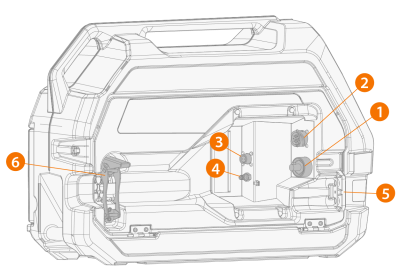

Внутри механизма подачи проволоки (коммутационный ящик)
|
1.
|
Разъем кабеля сварочного тока |
|
2.
|
Разъем кабеля управления |
|
3.
|
Разъем кабеля потенциального считывания |
|
4.
|
Соединитель шланга подачи защитного газа |
|
5.
|
Гнездо установки шлангов охлаждающей жидкости |
|
6.
|
Компенсатор натяжения соединительного кабеля (регулируемый) |
Информация об установке и подключении кабелей приведена в разделах Соединительный кабель X5 и Установка кабелей.
|
|
В X5 Wire Feeder HD300 дверца шкафа механизма подачи проволоки открывается сбоку. Это нужно учитывать при рассмотрении установки двух механизмов подачи проволоки на сдвоенной поворотной пластине. |
