Установка и замена проволоки (X5 WF HD300)

В этом разделе описывается способ установки проволоки и катушки на X5 Wire Feeder HD300.

Перед установкой катушки проволоки подключите сварочную горелку к механизму подачи проволоки.
При замене катушки проволоки перед снятием катушки удалите оставшуюся присадочную проволоку из сварочной горелки и проволокоподающего механизма.
Обязательно проверяйте соответствие подающих роликов типу используемой присадочной проволоки (диаметр и материал). Также см. Установка и замена подающих роликов.

Для снятия катушки проволоки:

1. Откройте дверцу шкафа механизма подачи проволоки.
2. Ослабьте и снимите крепление катушки и снимите катушку с проволокой.

Для установки новой катушки проволоки:

1. Откройте дверцу шкафа механизма подачи проволоки.

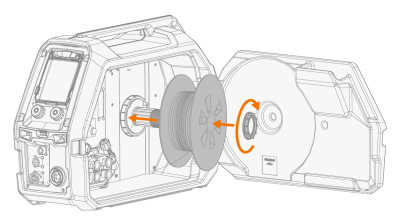

2. Вставьте катушку с проволокой во втулку катушки. Закрепите катушку с проволокой, вставив и затянув крепление катушки.
Убедитесь, что катушка проволоки правильно направлена, присадочная проволока выходит с нижней части катушки в подающие ролики.

3. При необходимости отрегулируйте тормоз катушки, повернув ручку натяжения тормоза катушки в центре втулки катушки.

Для установки присадочной проволоки:

1. Освободите конец присадочной проволоки из катушки и обрежьте деформированный участок, чтобы конец проволоки был ровным.
Следите, чтобы при освобождении присадочная проволока не соскальзывала с катушки.
2. Обработайте напильником конец присадочной проволоки до ровного состояния.

Острые кромки на присадочной проволоке могут повредить направляющий канал.
3. Освободите прижимные рычаги, чтобы раздвинуть подающие ролики.

4. Пропустите присадочную проволоку через входную трубку (a) и среднюю направляющую трубку (b) и в выходную трубку (c), которая направляет присадочную проволоку к сварочной горелке.

5. Вставьте присадочную проволоку от руки в горелку, чтобы проволока доходила до направляющего канала (примерно 20 см).

6. Закройте прижимные рычаги, чтобы присадочная проволока была зажата между подающими роликами. Убедитесь, что присадочная проволока проходит по канавкам подающих роликов.

7. Отрегулируйте прижимное усилие подающих роликов с помощью колес регулировки усилия прижима. К обеим парам подающих роликов прикладывается одно и то же прижимное усилие.

Градуированная шкала на ручке прижимного усилия указывает усилие, прикладываемое к подающим роликам. Отрегулируйте прижимное усилие подающих роликов в соответствии с приведенной ниже таблицей.



Присадочная проволока Профиль подающих роликов Диаметр присадочной проволоки (мм) Регулировка (x100 Н)
Сплошная Fe/Ss V-образная канавка

0.8−1.0 1.5−2.0
≥ 1.2 2.0−2.5
С металлическим наполнителем и с флюсовым наполнителем (MC/FC) V-образная канавка, накатанная
≥ 1.2 1.0−2.0
Самозащитная (безгазовая) V-образная канавка, накатанная
≥ 1.6 2.0−3.0
Алюминий U-образная канавка
1.0 0.5−1.0
1.2 1.0−1.5
1.4 1.5−2.0
≥ 1.6 2.0−2.5



Чрезмерное прижимное усилие приводит к расплющиванию присадочной проволоки и повреждению проволоки с покрытием или наполнителем. Кроме того, чрезмерное прижимное усилие приводит к повышенному износу подающих роликов и повышает нагрузку на редуктор.

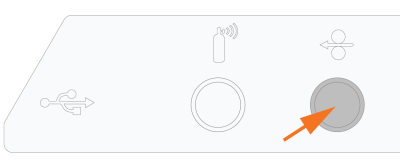

8. Нажмите кнопку протяжки проволоки, чтобы протянуть присадочную проволоку в сварочную горелку. Остановите протяжку, когда проволока дойдет до контактного наконечника сварочной горелки.

Будьте осторожны, когда проволока доходит до контактного наконечника и выходит из горелки.
9. Перед сваркой убедитесь, что параметры сварки и настройки на панели управления соответствуют планируемой сварочной операции.

>>  Более подробная информация приведена в разделе Использование панели управления X5 AP/APC.
