Установка и замена подающих роликов

Описанный здесь метод установки подходит для X5 Wire Feeder 200 и X5 Wire Feeder 300. Возможны вариации внешнего вида и расположения в зависимости от модели.

Замените ролики механизма подачи проволоки при изменении материала и диаметра присадочной проволоки.

Выберите новые подающие ролики в соответствии с таблицами. Расходные материалы для механизма подачи проволоки.

Для замены роликов подачи проволоки:

1.

Откройте шкаф механизма подачи проволоки.

2.

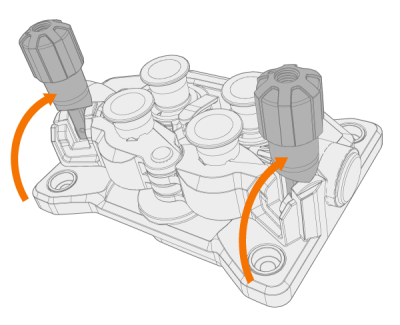

Освободите ручки прижимного усилия проволокоподающего механизма.

3.

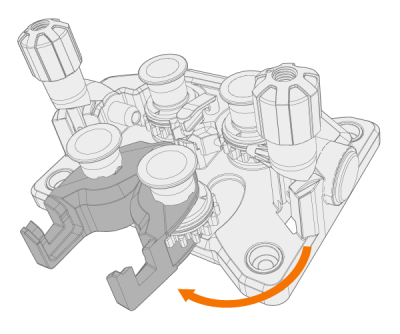

Откройте стопорные рычаги, чтобы освободить подающие ролики.

4.

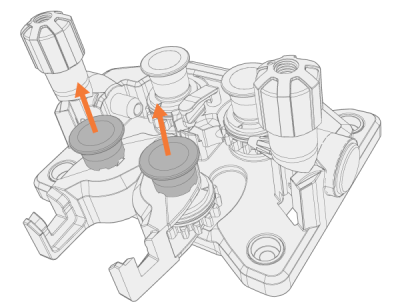

Снимите крепежные штифты прижимного подающего ролика, потянув за них.

К монтажным штифтам прижимных роликов прикреплена центральная ось, в то время как центральные оси приводных роликов играют роль приводных валов, соединенных непосредственно с проволокоподающим механизмом/двигателем.

5.

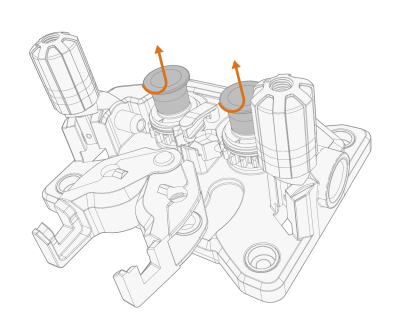

Снимите прижимные подающие ролики.

6.

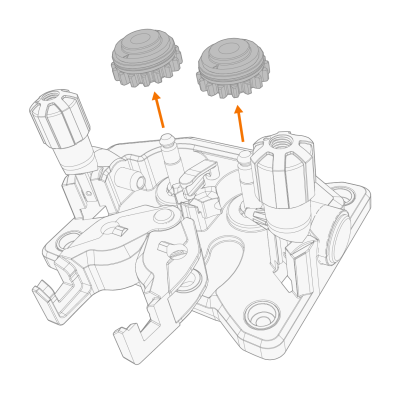

Снимите крышки крепления подающего ролика для проволоки, повернув и потянув их.

7.

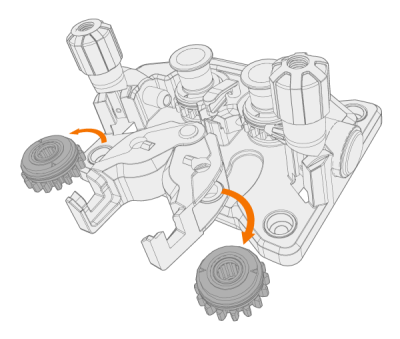

Снимите подающие ролики для проволоки.

8.

Для установки подающих роликов выполните указанные выше операции в обратном порядке. Совместите вырез в нижней части приводных роликов со штифтом на приводном вале.

9.

Установите монтажные колпачки и монтажные штифты, чтобы зафиксировать приводные и прижимные ролики на их местах.

10.

Закройте стопорные рычаги и опустите ручки прижимного усилия на подающие ролики. Более подробная информация об установке проволоки приведена в разделах Установка и замена проволоки (X5 WF 300) и Установка и замена проволоки (X5 WF 200).

11.

Закройте шкаф механизма подачи проволоки.
