Установка и замена проволоки (X5 WF 300)
В этом разделе описывается способ установки проволоки и катушки на X5 Wire Feeder 300.
|
Перед установкой катушки проволоки подключите сварочную горелку к механизму подачи проволоки. |
|
|
При замене катушки проволоки перед снятием катушки удалите оставшуюся присадочную проволоку из сварочной горелки и проволокоподающего механизма. |
Для снятия катушки проволоки:
|
1.
|
Откройте верхнюю крышку механизма подачи проволоки. |
|
2.
|
Отодвиньте запорную крышку катушки проволоки назад. |
|
3.
|

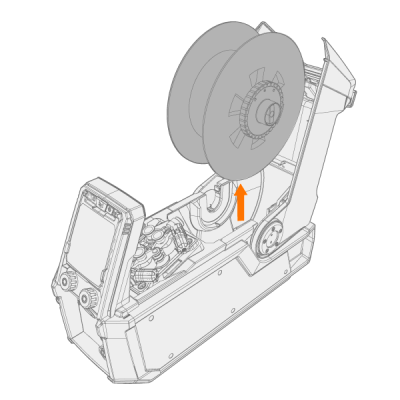

Снимите катушку проволоки с механизма подачи проволоки. |
|
4.
|

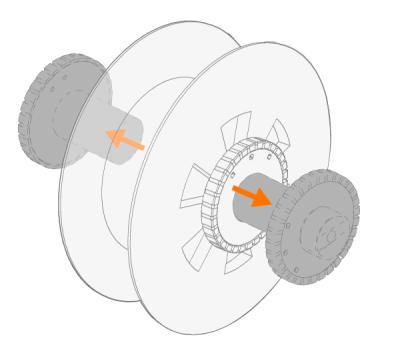

Для снятия втулки тормоза катушки освободите ручку натяжения тормоза катушки в центральной части тормоза и разведите половинки тормоза в стороны. |
Для установки новой катушки проволоки:
|
1.
|
Откройте верхнюю крышку механизма подачи проволоки и запорную крышку катушки проволоки. |
|
2.
|
Установите половинки тормоза катушки проволоки на новую катушку, вставив их в катушке проволоки. Скрепите их вместе путем вращения ручки в центральной части тормоза. |
|
|
Установите втулку тормоза катушки так, чтобы ручка натяжения находилась справа, если смотреть спереди. |
|
3.
|
Установите катушку проволоки в ее гнездо. |
|
|

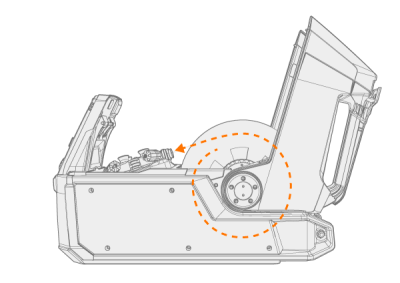

Убедитесь, что катушка проволоки ориентирована правильно, присадочная проволока выходит с верхней части катушки в подающие ролики.
|
|
4.
|

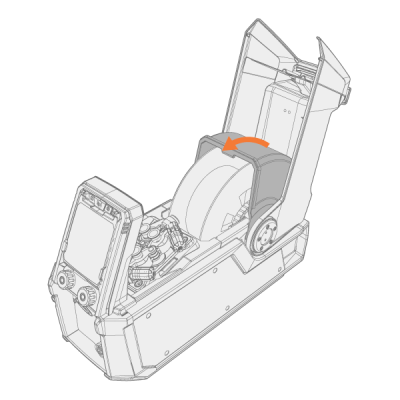

Закрепите катушку проволоки, закрыв запорную крышку катушки проволоки. |
Для установки присадочной проволоки:
|
1.
|
Освободите конец присадочной проволоки из катушки и обрежьте деформированный участок, чтобы конец проволоки был ровным. |
|
|
Следите, чтобы при освобождении присадочная проволока не соскальзывала с катушки. |
|
2.
|
Обработайте напильником конец присадочной проволоки до ровного состояния. |
|
Острые кромки на присадочной проволоке могут повредить направляющий канал. |
|
3.
|

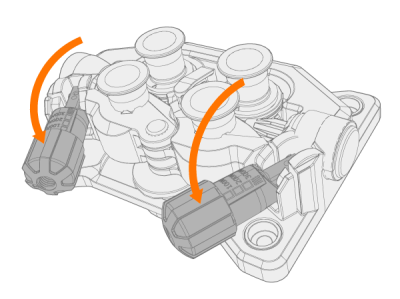

Освободите прижимные рычаги, чтобы раздвинуть подающие ролики. |
|
4.
|

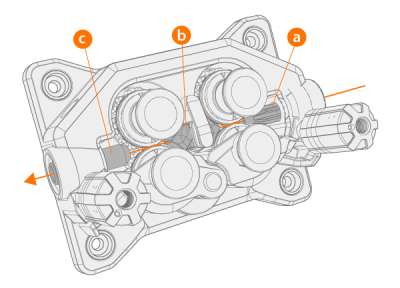

Пропустите присадочную проволоку через входную трубку (a) и среднюю направляющую трубку (b) и в выходную трубку (c), которая направляет присадочную проволоку к сварочной горелке. |
|
5.
|
Вставьте присадочную проволоку от руки в горелку, чтобы проволока доходила до направляющего канала (примерно 20 см). |
|
6.
|
Закройте прижимные рычаги, чтобы присадочная проволока была зажата между подающими роликами. Убедитесь, что присадочная проволока проходит по канавкам подающих роликов. |
|
7.
|

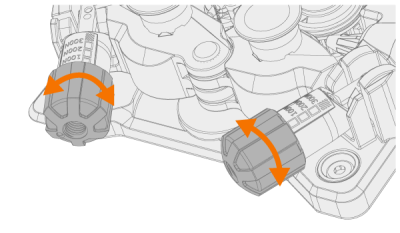

Отрегулируйте прижимное усилие подающих роликов с помощью колес регулировки усилия прижима. К обеим парам подающих роликов прикладывается одно и то же прижимное усилие. |
Градуированная шкала на ручке прижимного усилия указывает усилие, прикладываемое к подающим роликам. Отрегулируйте прижимное усилие подающих роликов в соответствии с приведенной ниже таблицей.
| Сплошная Fe/Ss |
V-образная канавка
|
0.8−1.0 |
1.5−2.0 |
| ≥ 1.2 |
2.0−2.5 |
| С металлическим наполнителем и с флюсовым наполнителем |
V-образная канавка, накатанная
 |
≥ 1.2 |
1.0−2.0 |
| Самозащитная (безгазовая) |
V-образная канавка, накатанная
|
≥ 1.6 |
2.0−3.0 |
| Алюминий |
U-образная канавка
 |
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
| 1.4 |
1.5−2.0 |
| ≥ 1.6 |
2.0−2.5 |
|
|
Чрезмерное прижимное усилие приводит к расплющиванию присадочной проволоки и повреждению проволоки с покрытием или наполнителем. Кроме того, чрезмерное прижимное усилие приводит к повышенному износу подающих роликов и повышает нагрузку на редуктор. |
|
8.
|

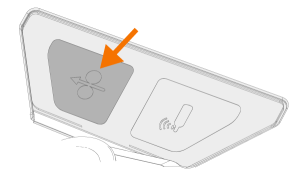

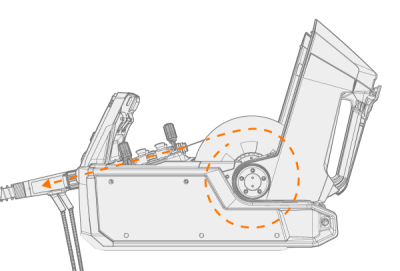

Нажмите кнопку протяжки проволоки, чтобы протянуть присадочную проволоку в сварочную горелку. Остановите протяжку, когда проволока дойдет до контактного наконечника сварочной горелки. |
|
Будьте осторожны, когда проволока доходит до контактного наконечника и выходит из горелки. |
|
9.
|
Перед сваркой убедитесь, что параметры сварки и настройки на панели управления соответствуют планируемой сварочной операции. |
>> Более подробная информация приведена в разделах Использование панели управления X5 Manual и Использование панели управления X5 AP/APC.
Катушки проволоки и втулки (300)
