Использование панели управления X5 Manual

Панели управления X5 Wire Feeder 200 Manual и 300 Manual предлагают самые основные функции для сварки MIG с возможностью использования X5 FastMig также для сварки TIG (DC), MMA и строжки.

Панель управления X5 Wire Feeder 300 Manual (X5 FP 300R)

1. Левый регулятор

>>  В режиме MIG: Скорость подачи проволоки

>>  В режиме MMA: Регулировка сварочного тока

>>  В режиме строжки: Регулировка тока

2. Правый регулятор

>>  В режиме MIG: Регулировка сварочного напряжения

>>  В режиме MIG (кнопка): переключение между регулировкой сварочного напряжения и динамики

>>  В режиме MMA: регулировка динамики

3. Выбор логики кнопки сварочной горелки

>>  Переключение между режимами 2T и 4T кнопки сварочной горелки

4. Выбор сварочного процесса / режима работы

>>  Переключение между режимами MIG, MMA и строжки

>>  Длительное нажатие для включения режима TIG

5. Кнопка домашнего экрана

>>  Переключение к представлению/режиму сварки по умолчанию

6. Кнопка сварочных данных

>>  Отображение продолжительности, тока и напряжения для последнего сварного шва

7. Кнопка меню настроек
8. Основной дисплей

>>  Отображает скорость подачи проволоки, ток и/или напряжение (отображаемый параметр зависит от выбранного сварочного процесса).

Для изменения настроек панели управления и параметров сварки см. Ручная панель управления: Настройки.

Предохранитель: путем одновременного длительного нажатия на регуляторы 1 и 2 устройство можно заблокировать в целях безопасности. Это предотвращает случайное выполнение сварки и использование устройства без необходимости выключения оборудования. Разблокировать устройство можно, одновременно нажав на регуляторы 1 и 2 и удерживая 2 секунды.

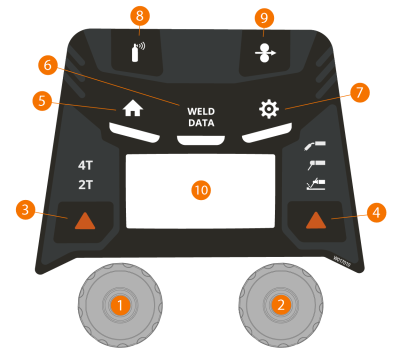

Панель управления X5 Wire Feeder 200 Manual (X5 FP 200R)

1. Левый регулятор

>>  В режиме MIG: Скорость подачи проволоки

>>  В режиме MMA: Регулировка сварочного тока

>>  В режиме строжки: Регулировка тока

2. Правый регулятор

>>  В режиме MIG: Регулировка сварочного напряжения

>>  В режиме MIG (кнопка): переключение между регулировкой сварочного напряжения и динамики

>>  В режиме MMA: регулировка динамики

3. Выбор логики кнопки сварочной горелки

>>  Переключение между режимами 2T и 4T кнопки сварочной горелки

4. Выбор сварочного процесса / режима работы

>>  Переключение между режимами MIG, MMA и строжки

>>  Длительное нажатие для включения режима TIG

5. Кнопка домашнего экрана

>>  Переключение к представлению/режиму сварки по умолчанию

6. Кнопка сварочных данных

>>  Отображение продолжительности, тока и напряжения для последнего сварного шва

7. Кнопка меню настроек
8. Кнопка проверки подачи газа

>>  Проверяет расход защитного газа и продувает газовую линию

9. Кнопка протяжки проволоки

>>  Подает присадочную проволоку (при погашенной дуге)

10. Основной дисплей

>>  Отображает скорость подачи проволоки, ток и/или напряжение (отображаемый параметр зависит от выбранного сварочного процесса).

Для изменения настроек панели управления и параметров сварки см. Ручная панель управления: Настройки.

Предохранитель: путем одновременного длительного нажатия на регуляторы 1 и 2 устройство можно заблокировать в целях безопасности. Это предотвращает случайное выполнение сварки и использование устройства без необходимости выключения оборудования. Разблокировать устройство можно, одновременно нажав на регуляторы 1 и 2 и удерживая 2 секунды.
