X5 Wire Feeder 200
В этом разделе описана конструкция механизма подачи проволоки X5 Wire Feeder 200 Manual.
|
Во время сварки держите крышки механизма подачи проволоки закрытыми, чтобы снизить риск получения травмы или поражения электрическим током. Кроме того, держите крышки постоянно закрытыми для поддержания чистоты внутри механизма подачи проволоки. |
|
|
Ручка предназначена для ручной переноски на небольшие расстояния. Допускается непродолжительное подвешивание оборудования за ручку с помощью строп (например, для перемещения). |

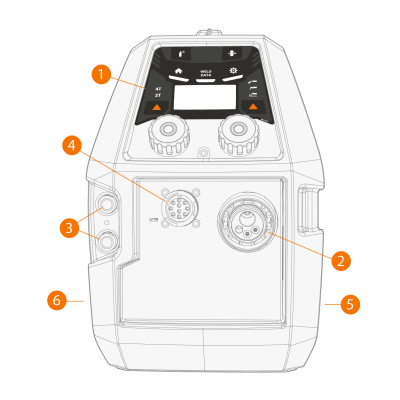

>> Более подробная информация о панели управления X5 Wire Feeder 200 Manual приведена в разделе Ручная панель управления.
|
2.
|
Разъем типа Euro для подключения сварочного кабеля |
|
3.
|
Разъемы подвода и отвода охлаждающей жидкости (с цветовой маркировкой) |
|
4.
|
Разъем кабеля управления |
|
5.
|
Сторона шкафа подачи проволоки |
|
6.
|
Соединительный кабель со стороны шкафа |

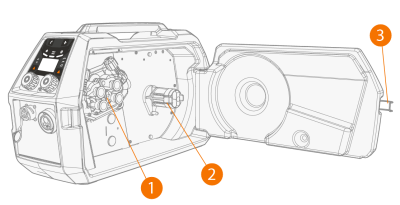

Внутри механизма подачи проволоки (отсек проволокоподающего устройства)
|
1.
|
Проволокоподающий механизм |
|
2.
|
Втулка катушки проволоки |
>> Более подробная информация о катушках проволоки приведена в разделе Катушка с проволокой и ступица (200).
|
3.
|
Фиксатор дверцы шкафа механизма подачи проволоки |

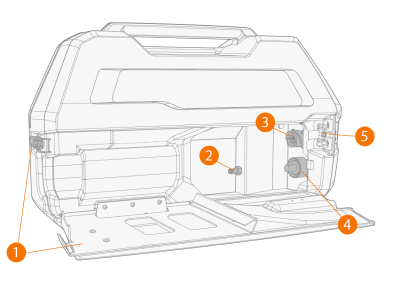

Внутри механизма подачи проволоки (коммутационный ящик)
|
1.
|
Лючок шкафа для соединительного кабеля и фиксирующая защелка |
>> Задняя часть лючка служит также для компенсации натяжения кабеля.
|
2.
|
Соединитель шланга защитного газа |
|
3.
|
Разъем кабеля управления |
|
4.
|
Разъем кабеля сварочного тока |
|
5.
|
Гнездо установки шлангов охлаждающей жидкости |
Информация об установке и подключении кабелей приведена в разделах Соединительный кабель X5 и Установка кабелей.
Крепежные принадлежности для механизма подачи проволоки
X5 Wire Feeder 200 может оснащаться рамой из стальных труб для дополнительной защиты и дополнительных возможностей установки. Если используется рама из стальных труб, механизм подачи проволоки X5 Wire Feeder 200 также может устанавливаться на источники питания X5 с использованием тех же дополнительных наборов крепежных принадлежностей, что и механизм подачи проволоки X5 Wire Feeder 300.
