Instalarea cablurilor

Conectați cablul de interconectare mai întâi la alimentatorul de sârmă și apoi la sursa de alimentare. Pentru descrierile conectorilor și locațiile acestora, consultați X5 Wire Feeder 200, X5 Wire Feeder 300 sau X5 Wire Feeder HD300 (în funcție de modelul dvs. de alimentator de sârmă).

Conectarea cablului de interconectare la alimentatorul de sârmă

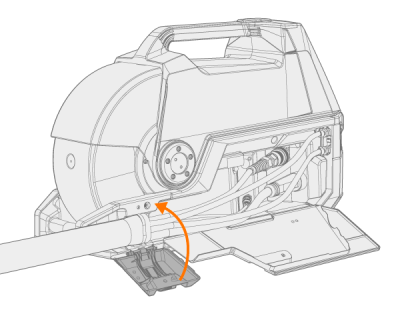

1. Deschideți capacul casetei cablului pentru a vedea conectorii.

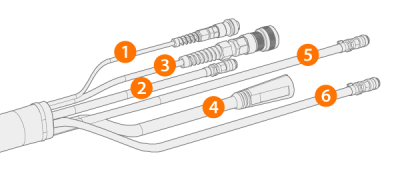

2. Conectați cablul de curent de sudare (4) la alimentatorul de sârmă. Împingeți cablul cât de mult de poate și rotiți conectorul în sensul acelor de ceasornic pentru a strânge cablul.
Strângeți cablul de curent de sudare cu mâna cât de mult se poate. Dacă conexiunea cablului de curent de sudare este slabă, este posibil ca acesta să se supraîncălzească.
3. Împingeți furtunul pentru gaz de protecție (2) în conectorul furtunului pentru gaz de protecție, astfel încât să se fixeze.
4. Conectați cablul de control (3) la conector. Rotiți gulerul în sensul acelor de ceasornic pentru a-l fixa.

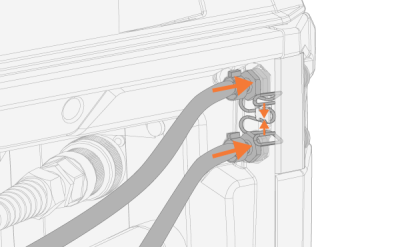

5. Dacă aveți o unitate de răcire opțională, introduceți conectorii furtunului pentru lichidul de răcire (5, 6) în slot și prin apertură.

>>  Comprimați elementul de fixare tip arc pentru a fixa conectorii furtunului. După eliberare, asigurați-vă că elementul de fixare tip arc se fixează în canelurile conectorului furtunului.

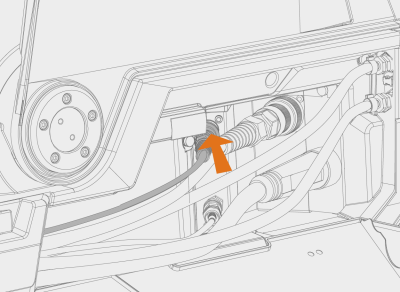

6. Dacă utilizați cablul de detectare a tensiunii (1), conectați-l la conectorul cablului de detectare a tensiunii din interiorul casetei.
Cablul separat de detectare a tensiunii este compatibil doar cu sursele de alimentare Pulse+.

7. Securizați detensionarea cablului.

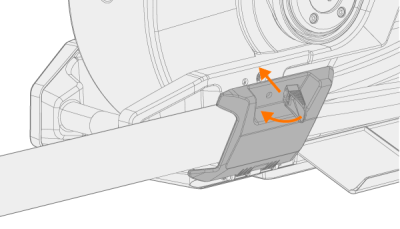

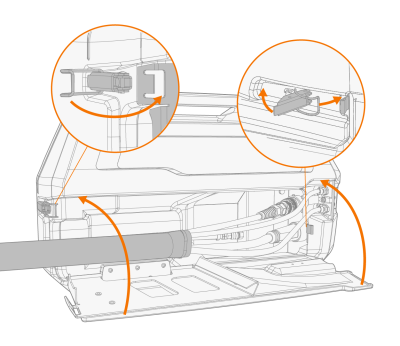

>>  X5 Wire Feeder 200: Introduceți cablul în slotul de pe alimentatorul de sârmă și fixați-l închizând capacul și blocând încuietorile.

>>  X5 Wire Feeder 300: Introduceți mecanismul de blocare pentru detensionarea cablului de sârmă în slotul alimentatorului de sârmă și fixați-l închizând încuietoarea detensionării cablului.

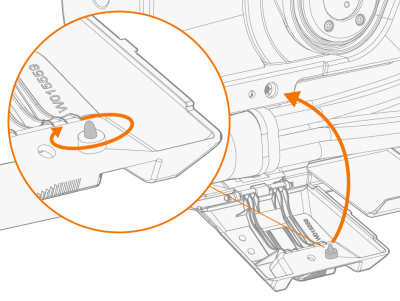

Verificați cât de strâns este butonul de blocare extinsă și strângeți-l dacă este necesar:
Recomandare: fixare suplimentară pentru detensionarea cablului pentru X5 Wire Feeder 300 (șurub M6x16), opțională:
8. X5 Wire Feeder 300: Închideți și blocați ușa casetei cablului.

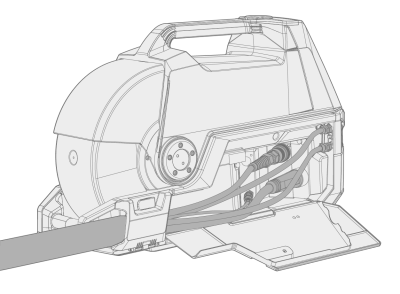

Atunci când conectați cablurile la alimentatorul de sârmă, ghidați cablurile uniform, astfel încât ușa casetei cablurilor să se închidă corect.
Cablul de interconexiune se încălzește în timpul sudării. Capacul casetei cablului alimentatorului de sârmă trebuie ținut închis în timpul sudării, iar cablurile trebuie manipulate cu grijă în cazul în care capacul casetei este deschis imediat după sudare.

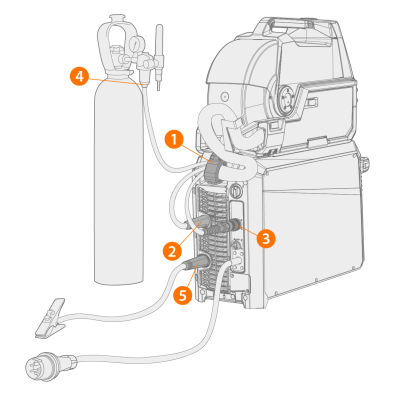

Conectarea cablului de interconectare și a cablului de împământare la sursa de alimentare

1. Atașați sistemul de detensionare a cablului (1) la plăcuța de fixare din spate.
2. Conectați cablul de curent de sudare la conectorul plus (+) (2) al sursei de alimentare.
3. Conectați cablul de împământare la conectorul minus (-) (5) al sursei de alimentare.
4. Conectați cablul de control (3) la sursa de alimentare.
5. Conectați furtunul de gaz de protecție (4) la butelia de gaz.

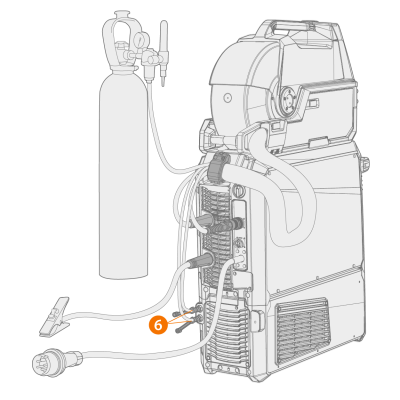

6. Dacă aveți o unitate de răcire opțională, conectați furtunurile de lichid de răcire (6). Furtunurile sunt codificate după culoare.

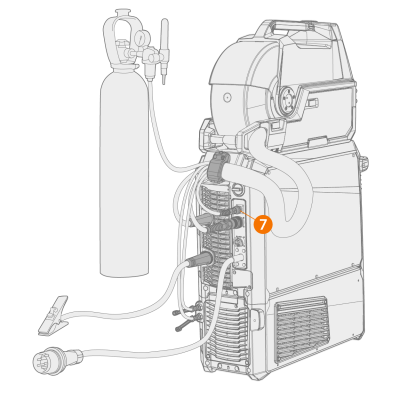

7. Doar sursa de alimentare Pulse+: Dacă utilizați cablul de detectare a tensiunii (7), conectați-l la conectorul (7) din spatele sursei de alimentare.

La majoritatea aplicațiilor MIG/MAG și sârmelor de umplere, cablul de curent de sudare al unității de alimentare cu sârmă este conectat la terminalul pozitiv al sursei de alimentare. Polaritatea poate fi selectată prin conectarea corespunzătoare a cablului de curent de sudare și a cablului de împământare la conectorii pozitivi sau negativi de pe sursa de alimentare.
Pentru sudarea TIG, trebuie inversată și polaritatea (+/-). Polaritatea poate fi selectată prin conectarea corespunzătoare a cablului de curent de sudare și a cablului de împământare la conectorii pozitivi sau negativi de pe sursa de alimentare.
Pentru instalarea alimentatorului cu două sârme, folosiți cablul de interconectare conceput pentru două alimentatoare cu sârmă.
Asigurați-vă că ați conectat și strâns corect toate cablurile.

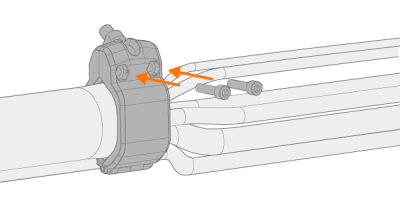

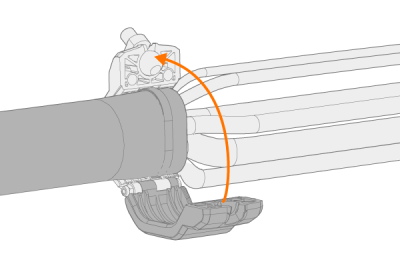

Înlocuirea sistemului de detensionare a cablului.

Scoaterea și înlocuirea sistemului de detensionare a cablului de la capătul cablului de interconectare conectat la sursa de alimentare:

1.
2.
