X5 Wire Feeder 200
Această secțiune descrie structura dispozitivului X5 Wire Feeder 200 Manual.
|
Țineți capacele alimentatorului de sârmă închise în timpul sudării pentru a reduce riscul de vătămare sau șoc electric. Păstrați capacele închise și în restul timpului pentru a menține interiorul alimentatorului de sârmă curat. |
|
|
Mânerul este destinat transportului manual pe distanțe scurte. Se permite suspendarea temporară a echipamentului de mâner cu chingi (de exemplu, pentru deplasare). |
>> Pentru mai multe informații despre panoul de control al dispozitivului X5 Wire Feeder 200 Manual, consultați Panoul de control manual.
|
2.
|
Conector euro pentru conectarea cablului de sudare |
|
3.
|
Conectori de intrare și ieșire a lichidului de răcire (codat prin culori) |
|
4.
|
Conectorul cablului de control |
|
5.
|
Partea laterală a casetei alimentatorului de sârmă |
|
6.
|
Partea laterală a casetei cablului de interconectare |

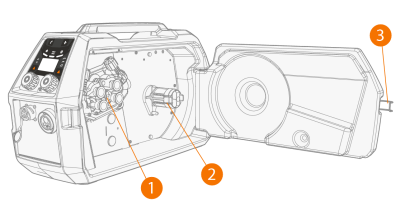

Interiorul alimentatorului de sârmă (caseta alimentatorului de sârmă)
|
1.
|
Mecanismul rolei de alimentare cu sârmă |
|
2.
|
Butucul bobinei de sârmă |
>> Pentru mai multe informații despre bobinele de sârmă, consultați Bobină de sârmă și butuc (200).
|
3.
|
Încuietoarea ușii casetei alimentatorului de sârmă |

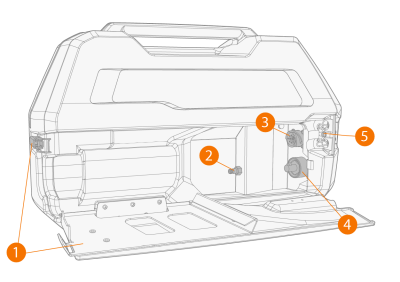

Interiorul alimentatorului de sârmă (caseta cablului de interconectare)
|
1.
|
Capacul și încuietoarea casetei cablului de interconectare |
>> Partea din spate a capacului acționează, de asemenea, ca un dispozitiv de descărcare a tensiunii pentru cablu
|
2.
|
Conector pentru furtunul gazului de protecție |
|
3.
|
Conectorul cablului de control |
|
4.
|
Conector pentru cablul pentru curentul de sudare |
|
5.
|
Slot de montare a furtunului lichidului de răcire |
Pentru instalarea și conectarea cablurilor, consultați Cablu de interconectare X5 și Instalarea cablurilor.
Accesorii de fixare a alimentatorului de sârmă
Dispozitivul X5 Wire Feeder 200 poate fi echipat cu un cadru de țeavă de oțel pentru protecție suplimentară și opțiuni de instalare. Când se folosește cadrul de țeavă de oțel, X5 Wire Feeder 200 poate fi instalat și deasupra surselor de alimentare X5 folosind aceleași seturi opționale de accesorii de fixare ca la X5 Wire Feeder 300.
