Cablu de interconectare X5
Cablurile de interconectare ale X5 FastMig au în mai multe lungimi și configurații diferite pentru a se potrivi configurației echipamentului dvs.
Pentru instalarea cablului de interconectare, consultați Instalarea cablurilor.

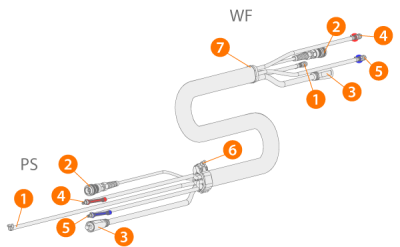

Cu răcire cu apă
(PS = capătul sursei de alimentare al cablului de interconectare, WF = capătul de alimentare al cablului de interconectare.)
|
1.
|
Furtunul gazului de protecție |
|
3.
|
Cablul de curent de sudare |
|
4.
|
Furtunul lichidului de răcire (intrare/ieșire, codat prin culori) |
|
5.
|
Furtunul lichidului de răcire (intrare/ieșire, codat prin culori) |
|
6.
|
Guler pentru descărcarea tensiunii (la capătul sursei de alimentare) |
|
7.
|
Bloc pentru descărcarea tensiunii (la capătul alimentatorului de sârmă). |

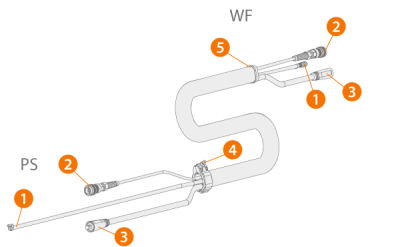

Fără răcire cu apă
(PS = capătul sursei de alimentare al cablului de interconectare, WF = capătul de alimentare al cablului de interconectare.)
|
1.
|
Furtunul gazului de protecție |
|
3.
|
Cablul de curent de sudare |
|
4.
|
Guler pentru descărcarea tensiunii (la capătul sursei de alimentare) |
|
5.
|
Bloc pentru descărcarea tensiunii (la capătul alimentatorului de sârmă). |

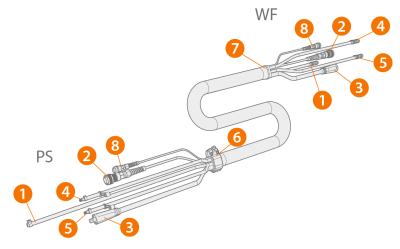

Cu cablu de detectare a tensiunii și răcire cu apă
(PS = capătul sursei de alimentare al cablului de interconectare, WF = capătul de alimentare al cablului de interconectare.)
|
1.
|
Furtunul gazului de protecție |
|
3.
|
Cablul de curent de sudare |
|
4.
|
Furtunul lichidului de răcire (intrare/ieșire, codat prin culori) |
|
5.
|
Furtunul lichidului de răcire (intrare/ieșire, codat prin culori) |
|
6.
|
Guler pentru descărcarea tensiunii (la capătul sursei de alimentare) |
|
7.
|
Bloc pentru descărcarea tensiunii (la capătul alimentatorului de sârmă) |
|
8.
|
Cablu de detectare a tensiunii. |

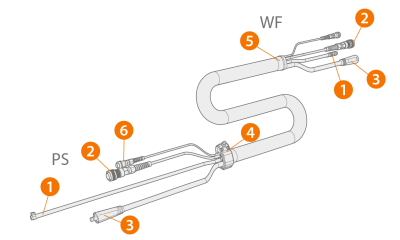

Cu cablu de detectare a tensiunii, fără răcire cu apă
(PS = capătul sursei de alimentare al cablului de interconectare, WF = capătul de alimentare al cablului de interconectare.)
|
1.
|
Furtunul gazului de protecție |
|
3.
|
Cablul de curent de sudare |
|
4.
|
Guler pentru descărcarea tensiunii (la capătul sursei de alimentare) |
|
5.
|
Bloc pentru descărcarea tensiunii (la capătul alimentatorului de sârmă) |
|
6.
|
Cablu de detectare a tensiunii. |

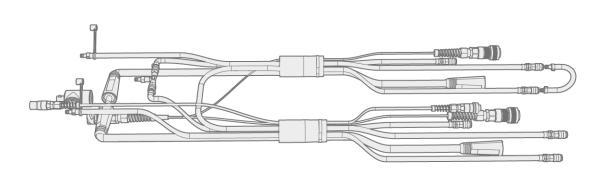

Cablu adaptor pentru instalarea alimentatorului cu două sârme
Cablul adaptor pentru instalarea alimentatorului cu două sârme împarte un cablu de interconectare pentru două alimentatoare cu sârmă.
Specificațiile cablului de interconectare
| X57002MW |
70 mm2 |
2 m |
Răcire cu apă |
10 pini (control), conector (apă/gaz), DIX (curent) |
| X57005MW |
70 mm2 |
5 m |
Răcire cu apă |
10 pini (control), conector (apă/gaz), DIX (curent) |
| X57010MW |
70 mm2 |
10 m |
Răcire cu apă |
10 pini (control), conector (apă/gaz), DIX (curent) |
| X57020MW |
70 mm2 |
20 m |
Răcire cu apă |
10 pini (control), conector (apă/gaz), DIX (curent) |
| X57030MW |
70 mm2 |
30 m |
Răcire cu apă |
10 pini (control), conector (apă/gaz), DIX (curent) |
| X57002MG |
70 mm2 |
2 m |
Răcire cu gaz |
10 pini (control), conector (apă/gaz), DIX (curent) |
| X57005MG |
70 mm2 |
5 m |
Răcire cu gaz |
10 pini (control), conector (apă/gaz), DIX (curent) |
| X57010MG |
70 mm2 |
10 m |
Răcire cu gaz |
10 pini (control), conector (apă/gaz), DIX (curent) |
| X57020MG |
70 mm2 |
20 m |
Răcire cu gaz |
10 pini (control), conector (apă/gaz), DIX (curent) |
| X57030MG |
70 mm2 |
30 m |
Răcire cu gaz |
10 pini (control), conector (apă/gaz), DIX (curent) |
| X59502MW |
95 mm2 |
2 m |
Răcire cu apă |
10 pini (control), conector (apă/gaz), DIX (curent) |
* Cablu de curent de sudare
