Instalarea cablurilor (X5 WF HD200)

Conectați cablul de interconectare mai întâi la alimentatorul de sârmă și apoi la sursa de alimentare. Pentru descrierea conectorilor și amplasarea acestora, consultați X5 Wire Feeder HD200.

Conectarea cablului de interconectare la alimentatorul de sârmă

1.

Conectați cablul de curent de sudare la alimentatorul de sârmă. Împingeți cablul cât de mult de poate și rotiți conectorul în sensul acelor de ceasornic pentru a strânge cablul.

Strângeți cablul de curent de sudare cu mâna cât de mult se poate. Dacă conexiunea cablului de curent de sudare este slabă, este posibil ca acesta să se supraîncălzească.

2.

Împingeți furtunul pentru gazul protector la conectorul pentru gazul protector astfel încât acesta să se blocheze.

3.

Conectați cablul de control la conector. Rotiți gulerul în sensul acelor de ceasornic pentru a-l fixa.

4.

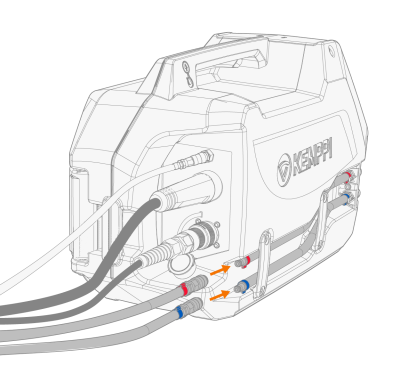

Dacă aveți unitatea de răcire opțională, conectați furtunurile de lichid de răcire la conectorii de furtun de continuare. Conectorii de ieșire și de admisie sunt codificați prin culoare.

5.

Securizați detensionarea cablului.

>>  Eliberați șuruburile blocului de reducere a tensiunii pentru a deschide secțiunea superioară. Apoi așezați pachetul de cabluri pe bloc și fixați-l prin închiderea secțiunii superioare și înlocuirea șuruburilor.

>>  Dacă nu ați făcut-o deja, conectați blocul de atenuare a tensiunii la interfața din partea din spate a alimentatorului cu sârmă.

Atunci când conectați cablurile la alimentatorul cu sârmă, direcționați cablurile în mod îngrijit.

Cablul de interconectare se încălzește în timpul sudurii, cablurile trebuie manipulate cu precauție.

Conectarea cablului de interconectare și a cablului de împământare la sursa de alimentare

1.

Atașați sistemul de detensionare a cablului (1) la plăcuța de fixare din spate.

2.

Conectați cablul de curent de sudare la conectorul plus (+) (2) al sursei de alimentare.

3.

Conectați cablul de împământare la conectorul minus (-) (5) al sursei de alimentare.

4.

Conectați cablul de control (3) la sursa de alimentare.

5.

Conectați furtunul de gaz de protecție (4) la butelia de gaz.

6.

Dacă aveți o unitate de răcire opțională, conectați furtunurile de lichid de răcire (6). Furtunurile sunt codificate după culoare.

La majoritatea aplicațiilor MIG/MAG și sârmelor de umplere, cablul de curent de sudare al unității de alimentare cu sârmă este conectat la terminalul pozitiv al sursei de alimentare. Polaritatea poate fi selectată prin conectarea corespunzătoare a cablului de curent de sudare și a cablului de împământare la conectorii pozitivi sau negativi de pe sursa de alimentare.

Pentru sudarea TIG, trebuie inversată și polaritatea (+/-). Polaritatea poate fi selectată prin conectarea corespunzătoare a cablului de curent de sudare și a cablului de împământare la conectorii pozitivi sau negativi de pe sursa de alimentare.

Pentru instalarea alimentatorului cu două sârme, folosiți cablul de interconectare conceput pentru două alimentatoare cu sârmă.

Asigurați-vă că ați conectat și strâns corect toate cablurile.

Înlocuirea sistemului de detensionare a cablului.

Scoaterea și înlocuirea sistemului de detensionare a cablului de la capătul cablului de interconectare conectat la sursa de alimentare:

1.

2.
