X5 Wire Feeder HD200

Această secțiune descrie structura Manual, AP și APC ale alimentatorului cu sârmă X5 Wire Feeder HD200.

Țineți capacele alimentatorului de sârmă închise în timpul sudării pentru a reduce riscul de vătămare sau șoc electric. Păstrați capacele închise și în restul timpului pentru a menține interiorul alimentatorului de sârmă curat.

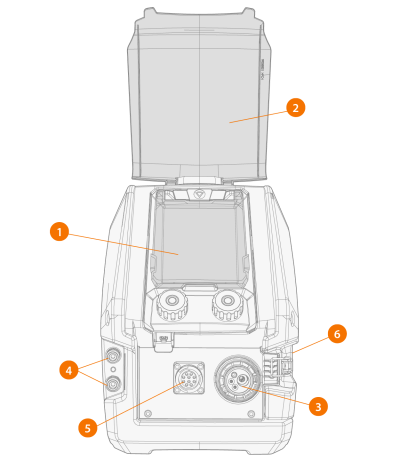

1. Panoul de control (și capacul afișajului panoului de control *)

>>  Pentru mai multe informații despre panoul de control al dispozitivului X5 Wire Feeder HD200 Manual, consultați Panou de control al X5 WF 300 Manual și HD200 Manual.

>>  Pentru mai multe informații despre panoul de control al dispozitivului X5 Wire Feeder HD200 AP/APC, consultați Panoul de control AP/APC.

2. Capacul panoului de control *
3. Conector euro pentru conectarea cablului de sudare
4. Conectori de intrare și ieșire a lichidului de răcire (codat prin culori)
5. Conector pentru cablul de control (10 pini)
6. Dulapul de alimentare cu sârmă și zăvorul ușii dulapului.

* Acoperitoarele pentru afișaj și panou de control sunt standard. Ambele pot fi îndepărtate în funcție de cerințele dumneavoastră.

Dulap de alimentare cu sârmă

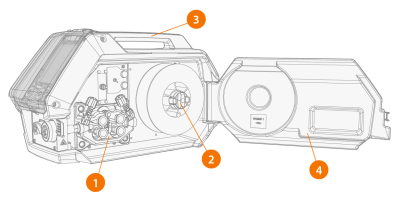

1. Mecanismul rolei de alimentare cu sârmă
2. Butucul bobinei de sârmă

>>  Pentru mai multe informații despre bobinele de sârmă, consultați Bobină de sârmă și butuc (200).

3. Mâner alimentator cu sârmă
4. Ușa casetei alimentatorului de sârmă

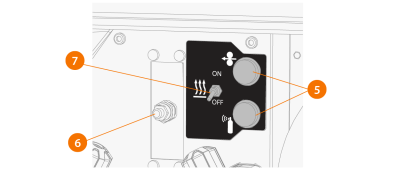

5. Butoane de avansare a sârmei și de testare a gazului
6. Ventilul de reglare pentru debitul gazului protector
7. Întrerupător încălzitor pentru casetă (încălzitorul pentru casetă este opțional).
De asemenea, este disponibilă o versiune separată a modelului cu un rotametru încorporat pentru gaz. În acest caz, ventilul regulator pentru debitul gazului este înlocuit cu butonul de reglare a rotametrului și scara.

Conectori pentru cabluri de interconectare

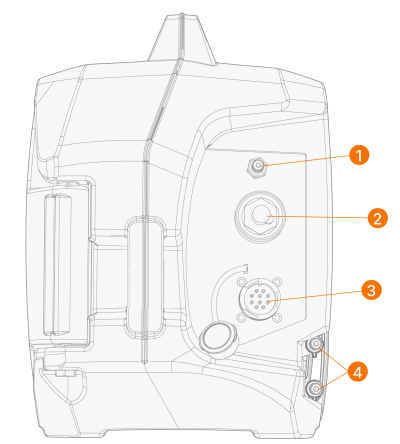

1. Conector pentru furtunul gazului de protecție
2. Conector de cablu de curent de sudare (DIX)
3. Conectorul cablului de control

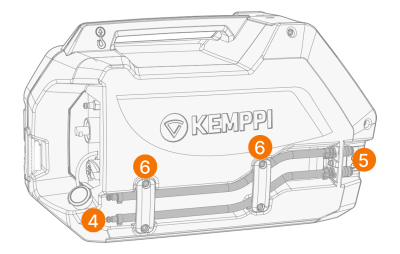

4. Racorduri pentru furtunul lichidului de răcire *
5. Suport de conector de intrare și ieșire a lichidului de răcire
6. Suporturi de conductă pentru furtunul lichidului de răcire.

* Cu alimentatorul cu sârmă X3 HD200, furtunurile pentru lichid de răcire sunt conectate la furtunurile de continuare care sunt ghidate în față.

Pentru instalarea și conectarea cablurilor, consultați Cablu de interconectare X5 și Instalarea cablurilor (X5 WF HD200).

Accesorii de fixare a alimentatorului de sârmă

Alimentatorul cu sârmă X5 Wire Feeder HD200 poate fi echipat cu glisoare de protecție pentru alimentatorul cu sârmă pentru protecție suplimentară și opțiuni de instalare. Atunci când sunt utilizate glisierele de protecție, alimentatorul cu sârmă X5 Wire Feeder HD200 poate fi, de asemenea, instalat deasupra surselor de alimentare X5 utilizând aceleași seturi de accesorii de fixare opționale ca în cazul alimentatorului cu sârmă X5 Wire Feeder 300. Cu glisierele de protecție, este posibilă și conectarea directă la căruciorul alimentatorului cu sârmă și la căruciorul cu 2 roți.
