X5 Wire Feeder HD300
Această secțiune descrie structura dispozitivului X5 Wire Feeder HD300.
|
Pot apărea variații specifice modelului. |

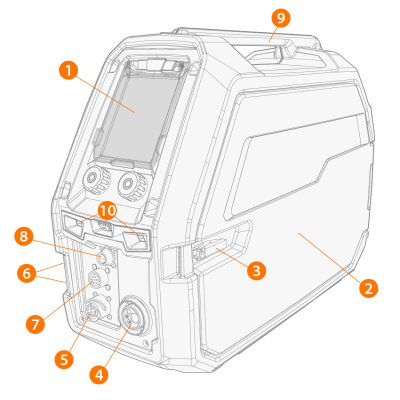

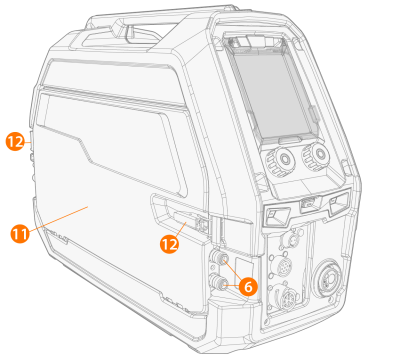

X5 Wire Feeder HD300:
|
1.
|
Panou de control (și capac cu balamale pentru panoul de control) |
>> Pentru mai multe informații despre panoul de control al dispozitivului X5 Wire Feeder 300 Manual, consultați Panoul de control manual.
>> Pentru mai multe informații despre panoul de control al dispozitivului X5 Wire Feeder 300 AP/APC, consultați Panoul de control AP/APC.
|
2.
|
Ușa casetei alimentatorului de sârmă |
|
Țineți ușa casetei alimentatorului de sârmă închisă în timpul sudării pentru a reduce riscul de vătămare sau șoc electric. Păstrați ușa casetei închisă și în restul timpului pentru a menține interiorul alimentatorului de sârmă curat. |
|
3.
|
Încuietoarea ușii casetei alimentatorului de sârmă |
|
4.
|
Conector euro pentru conectarea cablului de sudare |
|
5.
|
Conectorul cablului de control |
|
6.
|
Conectori de intrare și ieșire a lichidului de răcire (codat prin culori) |
|
7.
|
Conector de sincronizare a sub-alimentatorului |
|
8.
|
Doar modelele AP/APC: Conector pentru cablul de detectare a tensiunii |
|
|
Este posibilă suspendarea temporară a echipamentului de mâner cu accesorii dedicate de suspendare (de exemplu, pentru ridicare sau deplasare). |
|
10.
|
Lumini LED cu întrerupător în mijloc |
>> Întrerupător: prima apăsare aprinde luminile (luminozitate maximă), a doua apăsare diminuează luminozitatea (luminozitate medie), a treia apăsare stinge luminile
>> Include o baterie integrată (bateria se încarcă atunci când echipamentul este conectat la rețea).
|
11.
|
Capacul casetei cablului de interconectare |
|
12.
|
Încuietorile capacului casetei cablului de interconectare |

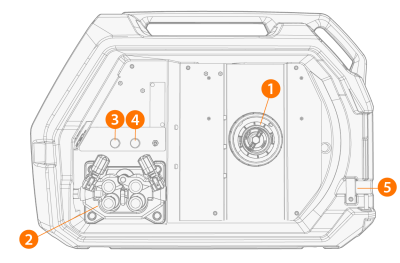

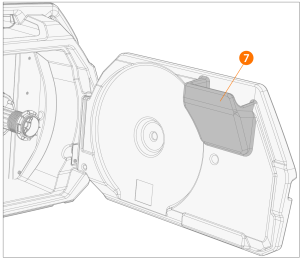

Interiorul alimentatorului de sârmă (caseta alimentatorului de sârmă)
|
1.
|
Butucul bobinei de sârmă |
>> Pentru mai multe informații despre bobina de sârmă, consultați Instalarea și schimbarea sârmei (X5 WF HD300).
|
2.
|
Mecanismul rolei de alimentare cu sârmă |
|
3.
|
Buton Gas test (Test gaz) |
>> Testați debitul gazului de protecție și etanșați linia de gaz.
|
4.
|
Buton Wire inch (Avansare sârmă) |
>> Ghidați sârma de umplere înainte (cu arcul stins).
|

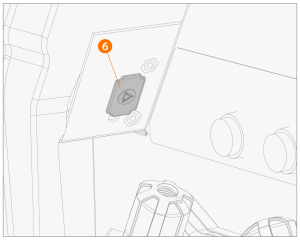

5.
|
Apertură pentru conductorul kitului tamburului cu sârmă (opțional) |
>> Pentru actualizarea software-ului/firmware-ului.
>> Pentru depozitarea temporară a articolelor mai mici.
Dacă se folosește rotametrul opțional încorporat pentru gaz, acesta se află și în caseta alimentatorului de sârmă.

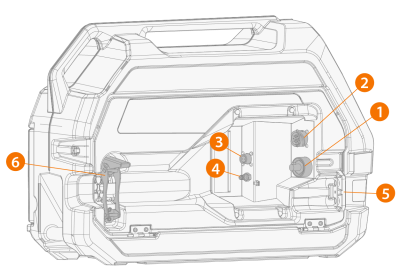

Interiorul alimentatorului de sârmă (caseta cablului de interconectare)
|
1.
|
Conector pentru cablul pentru curentul de sudare |
|
2.
|
Conectorul cablului de control |
|
3.
|
Conector pentru cablul de detectare a tensiunii |
|
4.
|
Conector pentru furtunul gazului de protecție |
|
5.
|
Slot de montare a furtunului lichidului de răcire |
|
6.
|
Detensionarea cablului de interconectare (ajustabil) |
Pentru instalarea și conectarea cablurilor, consultați Cablu de interconectare X5 și Instalarea cablurilor.
|
|
La X5 Wire Feeder HD300, ușa casetei alimentatorului de sârmă se deschide lateral. Acest lucru trebuie avut în vedere atunci când se ia în considerare instalarea alimentatorului cu două sârme pe o placă rotativă dublă. |
