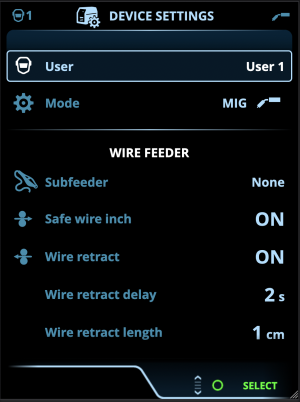

Panou de control AP/APC: Setările dispozitivului
Modificarea setărilor
| 1. | Răsuciți butonul drept de control pentru a evidenția parametrul de setări dorit. |
| 2. | Apăsați butonul drept de control pentru a selecta parametrul de setări pentru reglare. |
| 3. | Răsuciți butonul drept de control pentru a selecta valoarea setărilor. |
>> În funcție de parametrul setărilor care urmează să fie ajustat, consultați și tabelul Setări de mai jos pentru mai multe detalii.
| 4. | Confirmați noua valoare/selecție și închideți vizualizarea de reglare apăsând butonul drept de control. |
Utilizatori
Setările sistemului pot fi personalizate pentru până la 10 utilizatori diferiți. Pe lângă setările sistemului, canalele de memorie sunt specifice utilizatorului. Fiecare utilizator poate avea până la 100 de canale MIG, 10 canale TIG, 10 canale MMA și 10 canale de dăltuire. Canalul de memorie și setările de sistem sunt salvate automat pentru utilizatorul conectat.
Setări
| Parametru | Valoare parametru | Descriere |
|---|---|---|
| Utilizator | Utilizator curent | Există întotdeauna un utilizator conectat în sistem. Când un utilizator nou se conectează, utilizatorul anterior este deconectat automat. În cazul unei instalări a unui alimentator dublu de sârmă mixtă în care celălalt alimentator de sârmă este un model Manual, utilizatorul 1 este aplicat automat și schimbarea utilizatorului este dezactivată. |
| Mod | MIG/TIG/MMA/Dăltuire | Notă: pentru sudarea TIG, trebuie inversată și polaritatea (+/-). Pentru mai multe informații, consultați Instalarea cablurilor. |
| Perioadă de testare | PORNIT/OPRIT | Caracteristica de perioadă de testare vă permite să încercați caracteristicile și funcțiile opționale de sudare fără licență pentru o perioadă limitată de timp. Timpul total disponibil pentru testare este de 3 ore. Perioada de testare trece numai atunci când sudați folosind o funcție de sudare pentru care nu aveți licență. Atunci când perioada de testare este setată la ACTIVAT, timpul rămas este afișat pe ecran. |
| Blocare setări | Nefolosit/Deblocat/Blocat | Blocarea setărilor este utilizată pentru a restricționa modificările la un set predefinit de parametri de sudură și setări ale dispozitivului. Atunci când această funcție este activată, setările pot fi blocate și deblocate în setările dispozitivului. Pentru blocarea setărilor se poate seta un cod PIN. Pentru mai multe informații, consultați Blocare setări. |
| Telecomandă | OPRIT / Telecomandă de mână / Telecomandă pistol Implicit = OPRIT |
Dacă telecomanda nu este conectată, această selecție nu este disponibilă. Notă: Această setare nu afectează și nu este afectată de telecomanda HR55. |
| Mod telecomandă (cu telecomandă cu 1 buton) |
Viteza sau curentul de alimentare cu sârmă / Canal | Aceasta determină ce se modifică din telecomandă, parametrul de sudare sau canalul de memorie (canale disponibile: 1...5). Parametrii sunt specifici procesului. Dacă telecomanda nu este conectată și selectată, această selecție nu este disponibilă. Notă (telecomandă cu 2 butoane): atunci când modul telecomandă este setat la „Channel” (Canal), se folosește doar butonul stâng de control. Notă: Dacă este conectată și telecomanda HR55, parametrul care este selectat aici nu poate fi reglat cu telecomanda HR55. |
| Mod telecomandă (cu telecomandă cu 2 buton) |
Parametri de sudare / Canal | |
| Sub-alimentator (numai în modul MIG și numai cu X5 Wire Feeder 300) |
Model sub-alimentator / Niciunul Implicit = Niciunul |
Dacă este conectat un sub-alimentator compatibil, selectați sub-alimentatorul din listă. Sub-alimentatoare compatibile: SuperSnake GTX (10 m, 15 m, 20 m, 25 m), Binzel PP401D, Binzel PP36D. |
| Avansare sigură a sârmei (doar cu MIG) |
PORNIT/OPRIT | Atunci când este PORNITĂ, iar arcul nu se aprinde, se alimentează 5 cm de sârmă de umplere. Atunci când este OPRITĂ, se alimentează 5 m de sârmă de umplere. |
| Retragere sârmă | PORNIT/OPRIT | Aceasta este o funcție de retragere automată a sârmei. După stingerea arcului, sârma este retrasă pentru a asigura un nivel suplimentar de siguranță. Utilizatorul poate modifica setările privind întârzierea retragerii sârmei și lungimea acesteia. Notă: funcția de retragere a sârmei este dezactivată dacă este conectat un sub-alimentator. |
| - Întârziere retragere sârmă | 2...10 s, pasul 1 Implicit = 5 s |
|
| - Lungime retragere sârmă | 1...10 cm, pasul 1 Implicit = 2 cm |
|
| Limbă | Limbi disponibile | Acest lucru îi permite utilizatorului să selecteze limba panoului de control dintr-o listă de limbi disponibile. |
| Ora datelor de sudură | 0...30 s, pasul 1 0 = OPRIT Implicit = 5 s |
Acesta definește dacă și pentru cât timp se afișează rezumatul datelor de sudare după fiecare sudare. |
| Media datelor de sudură | Fără pante/Sudare completă Implicit = Fără pante |
Această caracteristică permite utilizatorului să modifice modul în care sunt calculate mediile datelor de sudură: cu sau fără faze de pantă la începutul și sfârșitul sudării. Această setare afectează calcularea mediilor pentru următoarele: tensiunea de sudare (tensiunea terminalului și arcului), curentul de sudare, puterea de sudare și viteza de alimentare cu sârmă. |
| Luminozitate | 1...10 | Luminozitatea panoului de control. |
| Data | Data curentă | Setare dată. |
| Oră (24h) | Ora curentă | Setarea orei în format de 24h. |
| Economizor de ecran | OPRIT/1...120 min, pasul 1 Implicit = 5 min |
Imaginea economizorului de ecran este afișată pe ecran după perioada de timp configurată. Sigla Kemppi este afișată în mod implicit. Pentru a modifica imaginea economizorului de ecran, consultați Actualizare USB. |
| Afișaj oprit | OPRIT/1...120 min, pasul 1 Implicit = 5 min |
Afișajul panoului de control este oprit după perioada de timp configurată. Lumina butonului de control din dreapta este aprinsă când afișajul este oprit. |
| Calibrarea cablului (doar cu MIG) |
Start/Anulare | Se afișează data, ora și informațiile de calibrare ale calibrării anterioare. Consultați Calibrarea cablului de sudare pentru calibrarea cablului. |
| Răcire cu apă | OPRIT/Auto/PORNIT Implicit = Auto |
Când este selectat modul PORNIT, lichidul de răcire este circulat continuu, iar când este selectat modul Auto, lichidul de răcire este circulat numai în timpul sudării. |
| Protecție gaz | PORNIT/OPRIT Implicit = OPRIT |
Protecția de gaz previne sudarea fără gaz de protecție. Această setare nu este disponibilă dacă protecția de gaz nu este instalată. |
| VRD (doar cu MMA și dăltuire) |
OPRIT/12V/24V Implicit = OPRIT |
Dispozitivul de reducere a tensiunii (VRD) reduce tensiunea circuitului deschis pentru a o menține sub o anumită valoare de tensiune. |
| Backup | (Selecție) | Această funcție permite salvarea setărilor pe un stick de memorie USB conectat. |
| Restabilire | (Selecție) | Această funcție permite restabilirea setărilor de pe un stick de memorie USB conectat. |
| Restabilirea setărilor din fabrică | Start/Anulare Implicit = Anulare |
Această funcție resetează echipamentul la setările din fabrică. |
