X5 Wire Feeder 300

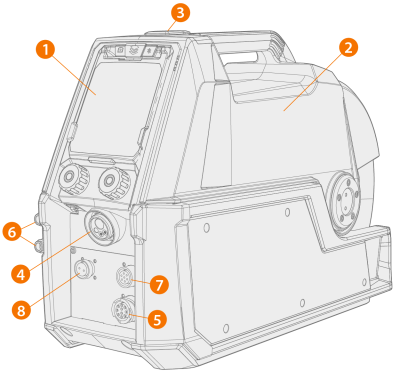

Această secțiune descrie structura dispozitivului X5 Wire Feeder 300 Manual și 300 AP/APC.
|
Pot apărea variații specifice modelului. |
|
1.
|
Panou de control (și capac cu balamale pentru panoul de control) |
>> Pentru mai multe informații despre panoul de control al dispozitivului X5 Wire Feeder 300 AP/APC, consultați Panoul de control AP/APC.
>> Pentru mai multe informații despre panoul de control al dispozitivului X5 Wire Feeder 300 Manual, consultați Panoul de control manual.
>> Ușa casetei alimentatorului de sârmă
>> Mânerul
|
Țineți capacul superior al alimentatorului de sârmă închis în timpul sudării pentru a reduce riscul de vătămare sau șoc electric. Păstrați capacul superior închis și în restul timpului pentru a menține interiorul alimentatorului de sârmă curat. |
|
|
Mânerul este destinat transportului manual pe distanțe scurte. Se permite suspendarea temporară a echipamentului de mâner cu chingi (de exemplu, pentru deplasare). |
|
3.
|
Încuietoarea capacului superior |
|
4.
|
Conector euro pentru conectarea cablului de sudare |
|
5.
|
Conectorul cablului de control |
|
6.
|
Conectori de intrare și ieșire a lichidului de răcire (codat prin culori) |
|
7.
|
Conector de sincronizare a sub-alimentatorului |
|
8.
|
Doar X5 Wire Feeder 300 AP/APC: Conector pentru cablul de detectare a tensiunii |
|
|
Consultați setările panoului de control pentru sub-alimentatoarele acceptate. |

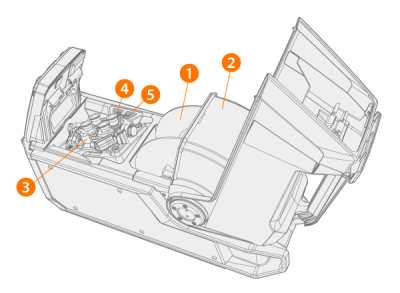

Interiorul alimentatorului de sârmă (caseta alimentatorului de sârmă)
>> Pentru mai multe informații despre bobinele de sârmă, consultați Bobine de sârmă și butuci (300).
|
2.
|
Capacul de blocare a bobinei de sârmă |
|
3.
|
Mecanismul rolei de alimentare cu sârmă |
|
4.
|
Buton Wire inch (Avansare sârmă) |
>> Ghidați sârma de umplere înainte (cu arcul stins).
|
5.
|
Buton Gas test (Test gaz) |
>> Testați debitul gazului de protecție și etanșați linia de gaz.

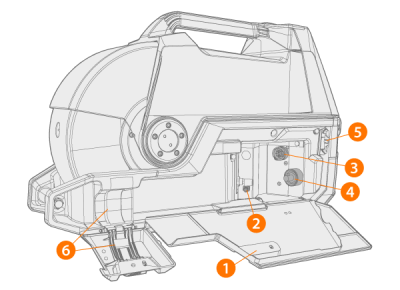

Interiorul alimentatorului de sârmă (caseta cablului de interconectare)
|
1.
|
Ușa și încuietoarea casetei cablului de interconectare |
|
2.
|
Conector pentru furtunul gazului de protecție |
|
3.
|
Conectorul cablului de control |
|
4.
|
Conector pentru cablul pentru curentul de sudare |
|
5.
|
Slot de montare a furtunului lichidului de răcire |
|
6.
|
Detensionarea cablului de interconectare |
|
7.
|

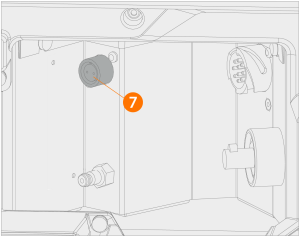

X5 Wire Feeder 300 AP/APC: Conectorul cablului de detectare a tensiunii pentru cablul de interconectare |
Pentru instalarea și conectarea cablurilor, consultați Cablu de interconectare X5 și Instalarea cablurilor.
Dacă este inclus rotametrul încorporat pentru gaz, acesta se află și în caseta cablului de interconectare.
Accesorii de fixare a alimentatorului de sârmă
Dispozitivul X5 Wire Feeder 300 poate fi instalat deasupra unei surse de alimentare X5 cu următoarele seturi opționale de accesorii de fixare:
|
•
|
Plăci de fixare fixe și mecanism de blocare pentru un alimentator de sârmă |
|
•
|
Placă rotativă cu mecanism de blocare pentru un alimentator de sârmă |
|
•
|
Placă rotativă dublă cu două mecanisme de blocare pentru două alimentatoare de sârmă |
|
•
|
Placă rotativă cu braț de contra-balansare pentru un alimentator de sârmă. |
