Como usar o painel de controle do X5 AP/APC

O alimentador X5 Wire Feeder 300 AP/APC e o painel de controle incluem funções e recursos avançados para a soldagem MIG com a opção de usar a X5 FastMig também em soldagem TIG (DC) e MMA e goivagem.

O processo automático 1-MIG está disponível juntamente com os programas de soldagem da Kemppi, bem como os recursos e processos Wise e MAX (opcional). Para mais informações, consulte Como obter programas de soldagem.

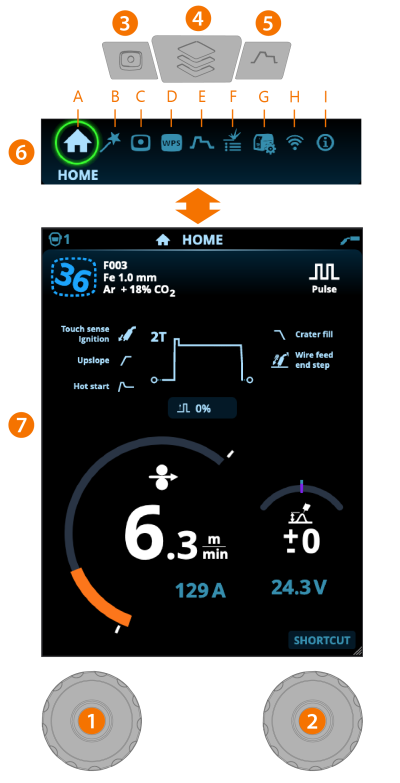

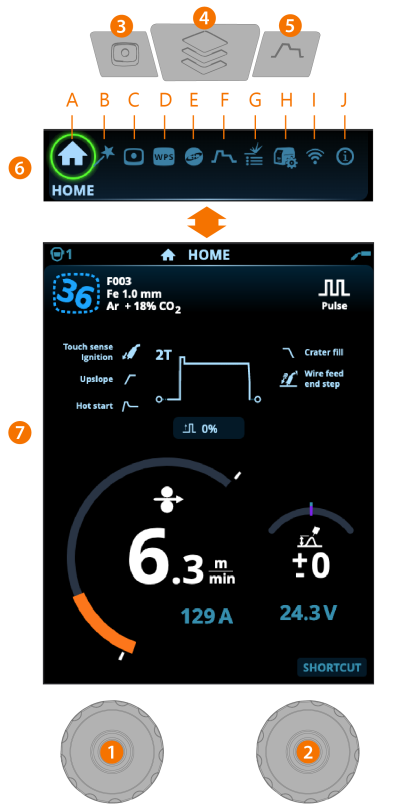

Painel de controle do X5 Wire Feeder 300 AP/APC

Geral

1. Botão de controle da esquerda

>>  Ajuste e seleção

2. Botão de controle da direita

>>  Ajuste e seleção

3. Botão de canais de memória

>>  Atalho para a seleção do canal de memória

>>  Os parâmetros de soldagem alterados podem ser salvos rapidamente no canal de memória ativo mantendo o botão Canais de memória pressionado por aproximadamente dois segundos. Isso funciona em qualquer visualização.

4. Botão do menu Visualização

>>  Entrar na seleção de visualizações

>>  Manter pressionado o botão retorna à visualização inicial ou, se já estiver na visualização inicial, à última visualização usada.

5. Botão de parâmetros de soldagem

>>  Atalho para a visualização dos parâmetros de soldagem

6. Ver seleção

>>  Mude a visualização girando o botão de controle (2)

>>  Confirme a mudança da visualização pressionando o botão de controle (2).

Trava de segurança: pressionando-se simultaneamente os botões de controle 1 e 2, o dispositivo pode ser bloqueado por segurança. Isso evita a soldagem e o acionamento acidental do aparelho sem a necessidade de desligar o equipamento. Desbloqueie o dispositivo pressionando simultaneamente os botões de controle 1 e 2 por 2 segundos.

Visualizações (7)

A. Visualização inicial
B. Visualização do Weld Assist
C. Visualização de Canais de memória
D. Visualização WPS (disponível com o modelo APC)
E. Visualização dos parâmetros de soldagem
F. Visualização do histórico de soldas
G. Visualização Configurações do sistema
H. Visualização WLAN (disponível com o modelo APC)
I. Visualização de informações



Após cada solda, um resumo da solda (Dados de soldagem) é exibido brevemente.
