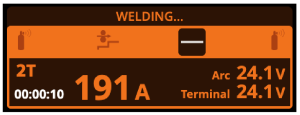

Painel de controle AP/APC: Visualização inicial
A visualização inicial do painel de controle do X5 Wire Feeder 300 AP/APC também é a visualização de soldagem principal.
|
1.
|
Informações do canal de memória |
|
2.
|
Parâmetros e funções de soldagem aplicados |
|
3.
|
Velocidade de avanço do arame (MIG) ou corrente (TIG, MMA, goivagem) |
|
4.
|
Processo de soldagem ativo |
|
5.
|
Configurações do dispositivo aplicadas (por exemplo, controle remoto ou subalimentador) |
>> Com 1-MIG, o ajuste fino da tensão do processo é exibido
>> Com o processo Wise/MAX, um ajuste de parâmetro Wise/MAX correspondente é exibido.
|
7.
|
Função configurável para o botão de controle da direita |
>> Para definir um atalho, mantenha o botão de controle da direita pressionado por 3 segundos e selecione a função de atalho na lista de opções disponíveis.
>> Uma vez definido, o atalho é usado pressionando-se brevemente o botão de controle direito quando estiver na visualização inicial.
|
9.
|
Modo de operação ativo. |
Funções do botão de controle na visualização inicial
Botão de controle da esquerda:
|
•
|
MIG manual: Ajuste da velocidade de alimentação do arame |
|
•
|
1-MIG: Ajuste da velocidade de alimentação do arame |
|
•
|
MIG pulsado: ajuste da velocidade de avanço do arame |
|
•
|
MIG DPulse: ajuste da velocidade de avanço do arame e alternância entre os níveis de pulso com o botão de controle |
|
•
|
TIG/MMA: Ajuste da corrente de soldagem |
|
•
|
Goivagem: Ajuste de corrente. |
Botão de controle da direita:
|
•
|
MIG manual: Ajuste da tensão de soldagem |
|
•
|
1-MIG: ajuste fino da tensão de soldagem ou ajuste de parâmetro Wise/MAX |
|
•
|
MIG pulsado: Ajuste fino da tensão de soldagem ou ajuste de parâmetro Wise/MAX |
|
•
|
MIG DPulse: Ajuste fino da tensão de soldagem |
|
•
|
MMA: Ajuste de dinâmica. |
|
Com os recursos Wise, processos Wise ou processos MAX ativados, as funções do botão de controle na visualização inicial e durante a soldagem podem ser diferentes das acima. Para obter mais informações sobre esses recursos e processos, consulte Orientação adicional sobre funções e recursos. |
