Instalação e troca de arame (X5 WF 200)
Esta seção descreve como instalar o arame e a bobina no alimentador de arame X5 200.
|
Instale a pistola de soldagem no alimentador de arame antes de instalar a bobina de arame. |
|
|
Ao trocar a bobina de arame, remova o arame de enchimento restante da pistola de solda e do mecanismo de alimentação de arame antes de remover a bobina. |
Para remover a bobina de arame:
|
1.
|
Abra a escotilha lateral do alimentador de arame. |
|
2.
|

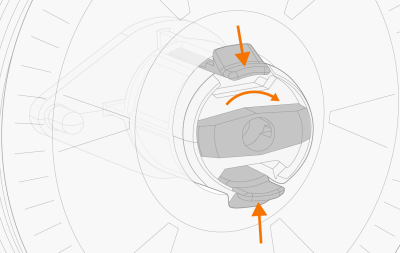

Solte a trava do eixo e empurre as presilhas de travamento da bobina de arame na direção do centro. |
|
3.
|
Remova a bobina do alimentador de arame. |
Para instalar uma nova bobina de arame:
|
1.
|
Abra a escotilha lateral do alimentador de arame. |
|
2.
|
Caso ainda não tenha feito isso, solte a trava do eixo de maneira que as presilhas de travamento possam se mover na direção do centro. |
|
3.
|

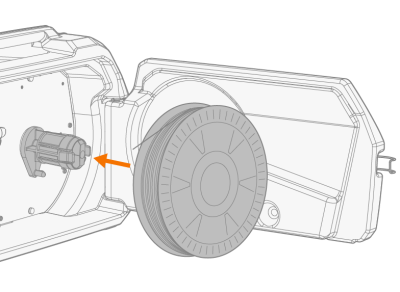

Insira a bobina de arame no eixo do alimentador de fio. |
|
|
Verifique se a bobina de arame está na direção correta, o arame de enchimento que vai da parte superior da bobina às roldanas de alimentação.
|
|
|
Verifique se as presilhas de travamento do eixo travam assim que a bobina de arame está no lugar.
|
|
4.
|

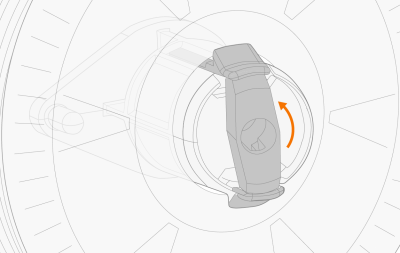

Fixe a bobina de arame girando o botão de travamento na posição fechada. |
Se necessário, ajuste o freio da bobina girando o parafuso (com chave Allen) no centro do mecanismo de travamento do eixo.
Para instalar o arame de enchimento:
|
1.
|
Solte a ponta do arame da bobina do carretel e corte qualquer seção que esteja deformada, para que a extremidade esteja reta. |
|
|
Verifique se o arame de enchimento não escapa do carretel ao ser liberado. |
|
2.
|
Prepare a ponta do arame de enchimento deixando-a lisa. |
|
Bordas afiadas na ponta do arame de enchimento podem danificar o conduíte. |
|
3.
|
Solte os braços de pressão para colocar as roldanas de alimentação à parte. |
|
4.
|

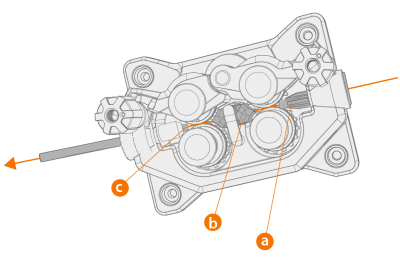

Guie o arame de enchimento pelo tubo de entrada (a) e pelo tubo-guia de arame (b) e para o tubo de saída (c), que alimenta o arame de enchimento à pistola de soldagem. |
|
5.
|
Empurre o arame de enchimento com as mãos para dentro da pistola para que o arame alcance o conduíte do arame (cerca de 20 cm). |
|
6.
|

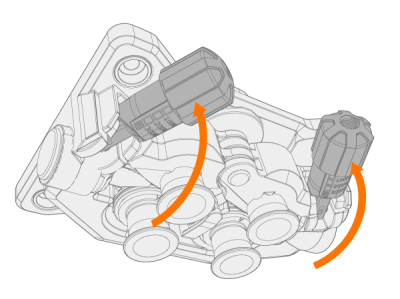

Feche os braços de pressão para que o arame de enchimento seja travado entre as roldanas de alimentação. Certifique-se de que o arame esteja assentado nos sulcos das roldanas de alimentação. |
|
7.
|

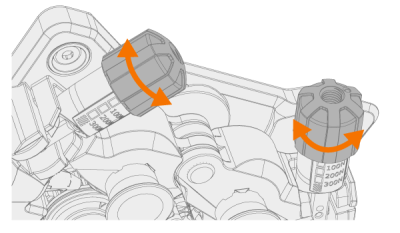

Ajuste a pressão das roldanas de alimentação com as rodas de ajuste. A pressão é a mesmo para ambos os pares de roldanas de alimentação. |
A escala graduada na alavanca de pressão indica a pressão aplicada às roldanas de alimentação. Ajuste a pressão das roldanas de alimentação de acordo com a tabela abaixo.
| Fe/Ss sólido |
Ranhura em V
|
0.8−1.0 |
1.5−2.0 |
| ≥ 1.2 |
2.0−2.5 |
| Metal e fluxado |
Ranhura em V, serrilhada
 |
≥ 1.2 |
1.0−2.0 |
| Autoprotegido (sem gás) |
Ranhura em V, serrilhada
|
≥ 1.6 |
2.0−3.0 |
| Alumínio |
Chanfro em U
 |
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
| 1.4 |
1.5−2.0 |
| ≥ 1.6 |
2.0−2.5 |
|
|
Pressão excessiva provoca achatamento do arame de enchimento e pode danificar arames revestidos ou tubulares. Isso também causa desgaste desnecessário às roldanas de alimentação e aumenta a carga na caixa de redução. |
|
8.
|
Pressione o botão de avanço do arame para inserir o arame de enchimento na pistola de soldagem. Pare quando o arame alcançar o bico de contato da pistola de soldagem. |
>> No alimentador de arame X5 200, o botão de avanço do arame está no painel de controle.
|
Cuidado com o arame quando ele alcançar o bico de contato e sair da pistola. |
|
9.
|
Antes de soldar, verifique se os parâmetros e configurações de soldagem no painel de controle estão em conformidade com sua configuração de soldagem. |
>> Consulte Como usar o painel de controle do X5 Manual e Como usar o painel de controle do X5 AP/APC para obter mais informações.

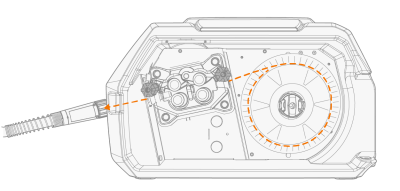

Bobina de arame e eixo (200)
