Instalação e substituição das roldanas de alimentação

O método de instalação descrito aqui é o mesmo do alimentador de arame X5 200 e do alimentador de arame X5 300. Podem ocorrer variações específicas de modelo na aparência visual e no posicionamento.

Substitua os roletes de avanço do arame quando o material e o diâmetro do arame de enchimento mudarem.

Selecione os novos roletes de avanço do arame de acordo com as seguintes tabelas: Consumíveis do alimentador de arame.

Para substituir os roletes de avanço do arame:

1.

Abra o gabinete do alimentador de arame.

2.

Solte a alavanca de pressão no mecanismo de alimentação de arame.

3.

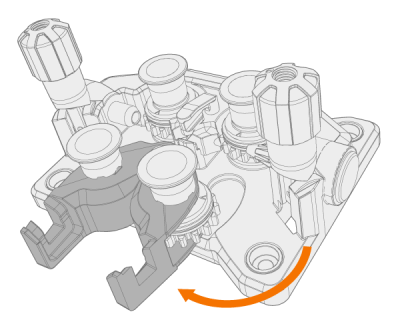

Abra os braços de travamento para liberar as roldanas de alimentação.

4.

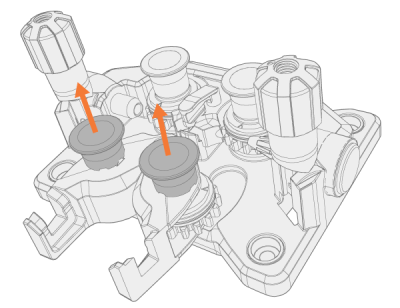

Remova os pinos de montagem do rolete de avanço da pressão puxando-os.

Os pinos de montagem dos roletes de pressão têm eixos centrais fixados a eles, enquanto os eixos centrais dos roletes de tração atuam como eixos de movimentação conectados diretamente ao mecanismo/motor de alimentação de arame.

5.

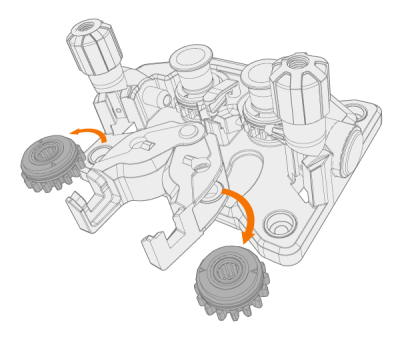

Remova os roletes de avanço da pressão.

6.

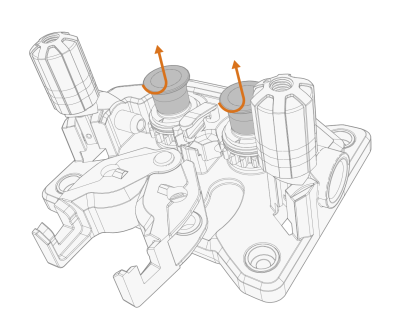

Remova as tampas de montagem do rolete de avanço de comando girando-as e puxando-as.

7.

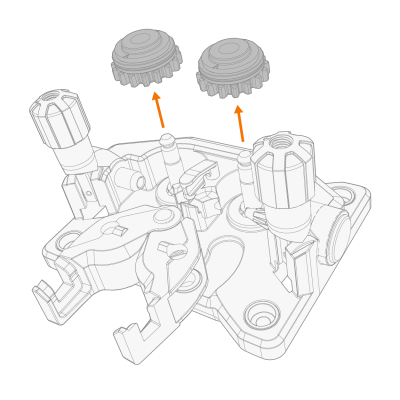

Remova os roletes de avanço de comando.

8.

Siga as etapas anteriores no sentido inverso para instalar as roldanas de alimentação de arame. Alinhe o corte na parte inferior das roldanas de alimentação ao pino no eixo de movimentação.

9.

Recoloque as tampas e os pinos de montagem para travar a unidade e os roletes de pressão nos respectivos lugares.

10.

Feche os braços de travamento e abaixe as alavancas de pressão das roldanas de alimentação. Consulte Instalação e troca de arame (X5 WF 300) e Instalação e troca de arame (X5 WF 200) para obter mais informações sobre a instalação do arame.

11.

Feche o gabinete do alimentador de arame.
