Como usar o painel de controle do X5 Manual
Os painéis de controle dos alimentadores de arame X5 200 e 300 manuais incluem os recursos e as funções mais essenciais para a soldagem MIG com a opção de usar o X5 FastMig também em soldagem TIG (DC) e MMA e goivagem.

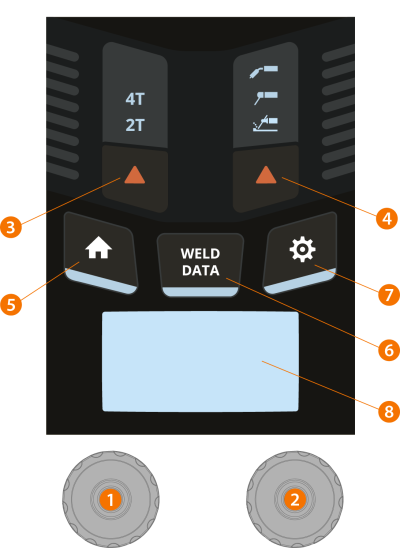

Painel de controle manual do alimentador de arame X5 300 (X5 FP 300R)
| 1. | Botão de controle da esquerda |
>> No modo MIG: Velocidade de alimentação de arame
>> No modo MMA: Ajuste da corrente de soldagem
>> No modo de goivagem: Ajuste de corrente
| 2. | Botão de controle da direita |
>> No modo MIG: Ajuste da tensão de soldagem
>> No modo MIG (botão): alterne a tensão de soldagem e o ajuste de dinâmica
>> No modo MMA: ajuste de dinâmica
| 3. | Seleção de lógica de disparo |
>> Alterna entre os modos de lógica de disparo 2T e 4T
| 4. | Seleção do processo de soldagem/modo de operação |
>> Alterna entre os modos MIG, MMA e Goivagem
>> Pressão longa para o modo TIG
| 5. | Botão Página inicial (Home) |
>> Alterna para a visualização/modo de soldagem padrão
| 6. | Botão Dados de soldagem |
>> Mostra a duração, corrente e tensão da última solda
| 7. | Botão do menu Configurações |
| 8. | Visor principal |
>> Mostra a velocidade de alimentação de arame, corrente e/ou tensão de alimentação (o conteúdo exibido depende do processo de soldagem selecionado).
Para alterar as configurações do painel de controle e os parâmetros de soldagem, consulte Painel de controle manual: Configurações.
Trava de segurança: pressionando-se simultaneamente os botões de controle 1 e 2, o dispositivo pode ser bloqueado por segurança. Isso evita a soldagem e o acionamento acidental do aparelho sem a necessidade de desligar o equipamento. Desbloqueie o dispositivo pressionando simultaneamente os botões de controle 1 e 2 por 2 segundos.

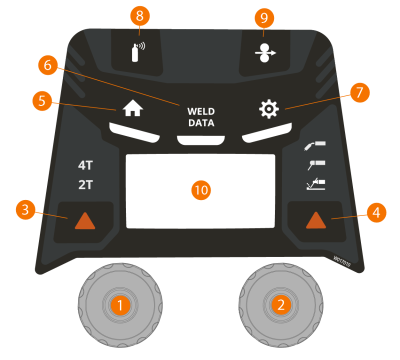

Painel de controle manual do alimentador de arame X5 200 (X5 FP 200R)
| 1. | Botão de controle da esquerda |
>> No modo MIG: Velocidade de alimentação de arame
>> No modo MMA: Ajuste da corrente de soldagem
>> No modo de goivagem: Ajuste de corrente
| 2. | Botão de controle da direita |
>> No modo MIG: Ajuste da tensão de soldagem
>> No modo MIG (botão): alterne a tensão de soldagem e o ajuste de dinâmica
>> No modo MMA: ajuste de dinâmica
| 3. | Seleção de lógica de disparo |
>> Alterna entre os modos de lógica de disparo 2T e 4T
| 4. | Seleção do processo de soldagem/modo de operação |
>> Alterna entre os modos MIG, MMA e Goivagem
>> Pressão longa para o modo TIG
| 5. | Botão Página inicial (Home) |
>> Alterna para a visualização/modo de soldagem padrão
| 6. | Botão Dados de soldagem |
>> Mostra a duração, corrente e tensão da última solda
| 7. | Botão do menu Configurações |
| 8. | Botão de teste de gás |
>> Testa o fluxo do gás de proteção e limpa a linha de gás
| 9. | Botão avanço do arame |
>> Avança o arame de preenchimento (com arco desligado)
| 10. | Visor principal |
>> Mostra a velocidade de alimentação de arame, corrente e/ou tensão de alimentação (o conteúdo exibido depende do processo de soldagem selecionado).
Para alterar as configurações do painel de controle e os parâmetros de soldagem, consulte Painel de controle manual: Configurações.
Trava de segurança: pressionando-se simultaneamente os botões de controle 1 e 2, o dispositivo pode ser bloqueado por segurança. Isso evita a soldagem e o acionamento acidental do aparelho sem a necessidade de desligar o equipamento. Desbloqueie o dispositivo pressionando simultaneamente os botões de controle 1 e 2 por 2 segundos.
